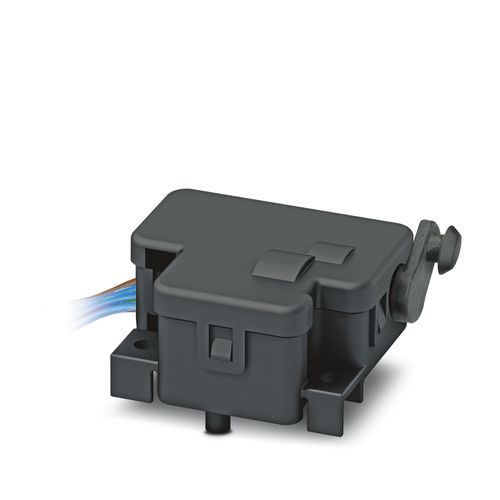

EV-T2M3S-E-LOCK24V - Kilitleme 1622317



CHARX connect modular, Tip 2, GB/T, Kilitleme, Aksesuarlar, Tek telli kablolar, uzunluk: 0,5 m, kilitleme aktüatörü: 24 V, 4-kutup, tek telli, tutucusuz, altyapı şarj soketlerini fiş takıldığında kilitlemek için, IEC 61851-1
EV-T2M3S-E-LOCK24V - Kilitleme 1622317
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Kilitleme aktüatörü
Ürün gamı
CHARX connect modular
Uygulama
altyapı şarj soketlerini fiş takıldığında kilitlemek için
Tip
Aksesuarlar
Tasarım
tek tellitutucusuz
Uyumluluk
CHARX connect modularCHARX connect temel (ek tutucu gereklidir, bkz. aksesuarlar)
Şarj standardı
Tip 2GB/T
Şarj modu
Mod 2, 3, 4
Çalışma gerilimi
24 V
Kutup sayısını not edin
4-kutup
Kilitleme aktüatörünün konumu
Kutup serbestçe seçilebilir
Çalışma gerilimi
24 V
Kutup sayısını not edin
4-kutup
Kilitleme aktüatörünün konumu
Kutup serbestçe seçilebilir
Motorda muhtemel güç besleme
22 V ... 26 V
Kilitleme saptaması için maksimum gerilim
30 V
Kilitleme için tipik motor akımı
0,05 A
Motorun ters akımı
maks. 0,5 A
Ters akım ile maks. durma süresi
1 s
Tavsiye edilen uyarlama süresi
600 ms
Giriş veya çıkış yolu sonrası duraksama süresi
3 s
İşletme ömrü takma döngüleri
> 10000 yük çevrimi
Kilit tanıma
mevcut
Mekanik acil durum bırakma
mevcut
Ortam sıcaklığı (çalışma)
-30 °C ... 50 °C
Renk (Kilitleme)
siyah (9005)
Kablo uzunluğu
0,5 m
Kablo tipi
Tek telli kablolar
Kablo yapısı
4 x 0,5 mm²
Tek tel, malzeme
PVC
Tek tel, renk
BU/RDBU/GNBU/YEBU/BN
Dış kablo çapı
1,60 mm ±0,20 mm
Kablo direnci
≤ 37,1 Ω/m
Ortam sıcaklığı (çalışma)
-30 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 80 °C
Rakım
5000 m (deniz seviyesinin üzerinde)
Standartlar/yönetmelikler
IEC 61851-1
