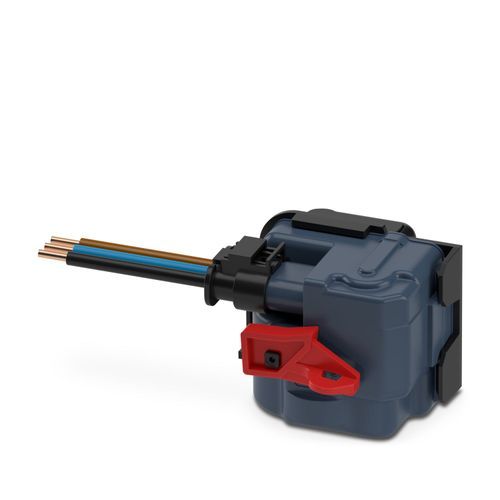

EV-T2M3SL-E-LOCK12V-GEN2 - Kilitleme 1300179
CHARX connect modular, Tip 2, GB/T, Kilitleme, Aksesuarlar, Tek telli kablolar, uzunluk: 0,5 m, kilitleme aktüatörü: 12 V, 3 kutuplu, tek telli, taşıyıcı ile, altyapı şarj soketlerini fiş takıldığında kilitlemek için, IEC 61851-1

Ürün verileri
38 parametreTeknik Özellikler
- Ürün tipi
- Kilitleme aktüatörü
- Ürün gamı
- CHARX connect modular
- Uygulama
- altyapı şarj soketlerini fiş takıldığında kilitlemek için
- Tip
- Aksesuarlar
- Tasarım
- tek tellitaşıyıcı ile
- Uyumluluk
- CHARX connect modular
- Şarj standardı
- Tip 2GB/T
- Şarj modu
- Mod 2, 3, 4
- Çalışma gerilimi
- 12 V
- Kutup sayısını not edin
- 3 kutuplu
- Kilitleme aktüatörünün konumu
- Üst merkez konum
- Çalışma gerilimi
- 12 V
- Kutup sayısını not edin
- 3 kutuplu
- Kilitleme aktüatörünün konumu
- Üst merkez konum
- Motorda muhtemel güç besleme
- 9 V ... 15,5 V
- Çalışma akımı
- < 1,8 A
- Kilitleme için tipik motor akımı
- 250 mA Ortalama çalışma akımı
- Motorun ters akımı
- maks. 2,4 A (Blokaj akımı)
- Ters akım ile maks. durma süresi
- 4 s
- Tavsiye edilen tetikleme süresi
- 200 ms ... 10 s (ton, tipik)
- Giriş veya çıkış yolu sonrası duraksama süresi
- 8x (ton, tipik)
- İşletme ömrü takma döngüleri
- > 10000 yük çevrimi
- Kilit tanıma
- mevcut
- Kilit ayarı
- LOCK (Kol yatay konumda)UNLOCK (Kol dikey konumda)
- Mekanik acil durum bırakma
- mevcut
- Ortam sıcaklığı (çalışma)
- -30 °C ... 50 °C
- Renk (Kilitleme)
- siyah (9005)
- Kablo uzunluğu
- 0,5 m
- Kablo tipi
- Tek telli kablolar
- Kablo yapısı
- 3 x 0,5 mm²
- Tek tel, malzeme
- PVC
- Tek tel, renk
- BU/RDBU/GNBU/YEBU/BN
- Dış kablo çapı
- 1,60 mm ±0,20 mm
- Kablo direnci
- ≤ 37,1 Ω/m
- Ortam sıcaklığı (çalışma)
- -30 °C ... 50 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- 5000 m (deniz seviyesinin üzerinde)
- Standartlar/yönetmelikler
- IEC 61851-1
