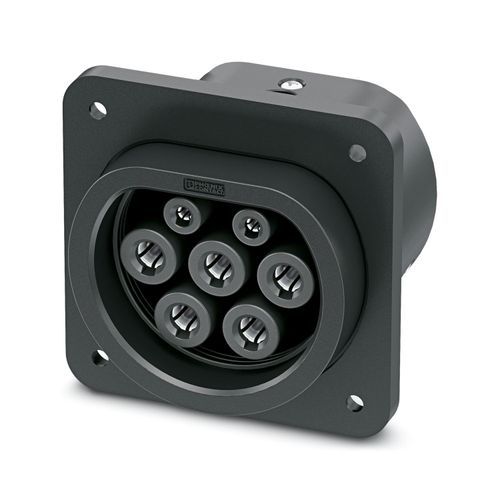

EV-T2M3SO-00-B - Altyapı şarj soketi 1286399
CHARX connect modular, Tip 2, Altyapı şarj soketi, 32 A , 480 V AC, Temel, tek teller olmadan, kare, Arkadan panel montajı, M5 diş, muhafaza: siyah, kilitleme aktüatörü bulunmayan, Elektrikli taşıtları (EV) alternatif akım (AC) ile şarj etmek için, PHOENIX CONTACT logosu, IEC 62196-2, NOT: Bu ürün versiyonu bir kilitleme aktüatörü bulundurmaz.

Ürün verileri
58 parametreTeknik Özellikler
- Genel
- NOT: Bu ürün versiyonu bir kilitleme aktüatörü bulundurmaz.
- Ürün tipi
- Altyapı şarj soketi
- Ürün gamı
- CHARX connect modular
- Uygulama
- Elektrikli taşıtları (EV) alternatif akım (AC) ile şarj etmek içinaltyapı şarj fişleri ile uyumludur
- Tasarım (Altyapı şarj soketi)
- kare
- Tasarım (Koruyucu kapak)
- yuvarlak
- Tip
- Temel
- Tasarım
- kilitleme aktüatörü bulunmayan
- Yapıştırma logo
- PHOENIX CONTACT logosu
- Şarj standardı
- Tip 2
- Şarj modu
- Mod 3, Durum B
- Sinyal iletimi tipi
- Modülasyonlu darbe
- Bağlantı yöntemine ilişkin not
- Bağlantı, yassı fiş aracılığıyla ayrılabilir ve yeniden bağlanabilir
- Şarj akımı tipi
- AC 3-faz
- Şarj gücü derecelendirmesi
- 22 kW
- Şarj gücü
- maks. 26,6 kW (3 faz)
- Şarj akımı
- maks. 32 A AC (3 faz)
- Numara
- 5 (L1, L2, L3, N, PE)
- Nominal gerilim
- 480 V AC
- Nominal akım
- maks. 32 A
- Numara
- 2 (CP, PP)
- Nominal gerilim
- 30 V AC
- Nominal akım
- 2 A
- Boyutlu çizim
- Not: Bu ürün sürümünde, gösterilen kilitleme aktüatörü yoktur.
- Genişlik
- 75 mm
- Yükseklik
- 91,71 mm
- Derinlik
- 87,95 mm
- Boyutlu çizim
- Genişlik
- 60 mm
- Yükseklik
- 60 mm
- Genişlik
- 64 mm
- Yükseklik
- 57 mm
- Derinlik
- 24 mm
- Renk (Muhafaza)
- siyah (9005)
- Malzeme (Muhafaza)
- Plastik
- Malzeme (Kontak yüzeyi)
- Gümüş
- Kablo tipi
- tek teller olmadan
- Tek tel, kesit alanı
- 6,00 mm²
- Kablo uzunluğu
- 0,5 m
- Kablo yapısı
- 4 x 0,5 mm²
- Tek tel, malzeme
- PVC
- Tek tel, renk
- BU/RD, BU/GN, BU/YE, BU/BN
- Dış kablo çapı
- 1,60 mm ±0,20 mm
- Kablo direnci
- ≤ 37,1 Ω/m
- Takma/çekme çevrimleri
- > 10000
- Takma kuvveti
- < 100 N
- Çıkarma kuvveti
- < 100 N
- Koruma sınıfı (Altyapı şarj soketi)
- IP44 (takılı)
- Koruma sınıfı (Koruyucu kapak)
- IP54 (aksesuarlara bakınız)
- Ortam sıcaklığı (çalışma)
- -30 °C ... 50 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- 5000 m (deniz seviyesinin üzerinde)
- Standartlar/yönetmelikler
- IEC 62196-2
- Montaj tipi Altyapı şarj soketi
- Arkadan panel montajı (0 - 90 derece arasında öne yatırılabilir)
- Montaj tipi Koruyucu kapak
- Arkadan panel montajı (ayrı olarak mevcuttur)
- Montaj deliği çapı
- 7,00 mm (ø)
- Tespit vidaları
- M5 diş
- Vidalar teslimat kapsamına dahildir
- yok
