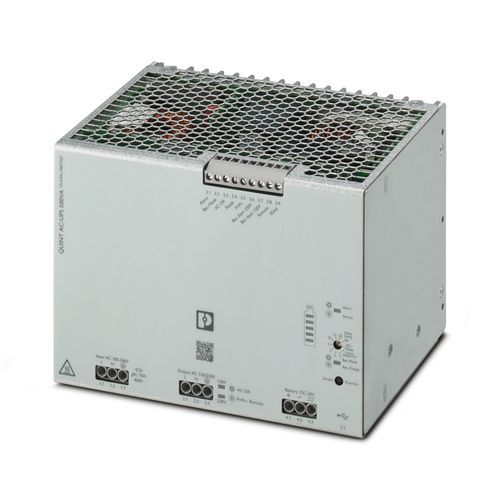

QUINT4-UPS/1AC/1AC/500VA/USB - Kesintisiz güç kaynağı 1067327
QUINT AC UPS, IQ Technology, DIN rayı montajı , giriş: 120 V AC / 230 V AC, çıkış: 120 V AC / 230 V AC / 500 VA. çıkış: 120 V AC / 500 VA. çıkış: 230 V AC / 500 VA.

Ürün verileri
185 parametreTeknik Özellikler
- Giriş gerilimi
- 120 V AC230 V AC
- Giriş gerilim aralığı
- 90 V AC ... 264 V AC
- Giriş nominal gerilim aralığı
- 100 V AC ... 240 V AC
- Tipik ulusal şebeke gerilimi
- 120 V AC
- Besleme geriliminin tipi
- AC
- Frekans aralığı (fN)
- 45 Hz ... 65 Hz
- İzin verilen yedek sigorta
- maks. 25 A
- Akım tüketimi
- 6,9 A (100 V AC)2,86 A (240 V AC)19 A (24 V DC)
- Verimlilik
- > 97 % (100 % yük, şarj edilmiş enerji depolaması ile)~ 87 % (%100 yük )
- Görünür güç
- 500 VA
- Gerçek güç
- 400 W
- Güç faktörü (cos phi)
- 0,8
- Tepe faktörü
- 2,8
- Anahtarlama süresi
- < 10 ms
- UPS sınıflandırma
- VFD-SS-311
- Paralel bağlantı
- hayır
- Seri bağlantı
- hayır
- Aşırı yük kapasitesi Şebekede çalıştırma
- dahili sigorta uyarınca
- Aşırı yük kapasitesi Akü çalışması
- 105 % (sabit)120 % ... 150 % (20 sn. / 5 sn., ardından kapanır)
- Çıkış gerilimi
- 120 V AC230 V AC
- Nominal çıkış akımı (IN)
- 4,17 A (120 V AC)2,17 A (230 V AC)
- Maksimum yüksüz güç kaybı
- tip. 9 W (120 V AC)tip. 10 W (230 V AC)
- Nominal yükte maks. güç kaybı
- tip. 10 W (120 V AC)tip. 11 W (230 V AC)
- Nominal çıkış frekansı
- 60 Hz ±5 Hz50 Hz ±5 Hz
- Çıkış sigortası
- 10 A 400 V gRL
- Çıkış gerilimi
- 120 V AC ±2 %230 V AC ±2 %
- Çıkış geriliminin şekli
- Saf sinüs
- Maksimum yüksüz güç kaybı
- yaklaşık 23 W (120 V AC)yaklaşık 24 W (230 V AC)
- Nominal yükte maks. güç kaybı
- yaklaşık 57 W (120 V AC)yaklaşık 54 W (230 V AC)
- Nominal çıkış frekansı
- 60 Hz50 Hz±5 % (ızgara-kılavuzlu)±0,5 % (kendinden-kılavuzlu)
- Toplam harmonik bozulma faktörü (THD)
- < 3 % (lineer yük)< 8 % (lineer olmayan yük)
- Elektronik akım sınırlaması
- > 2,5 x IN (> 200 ms)
- Giriş gerilimi
- 24 V DC
- Deşarj koruması
- 20 V DC ... 24 V DC (parametrelendirilebilir)
- Nominal kapasite aralığı
- 3,4 Ah ... 200 Ah (5x 40 Ah)
- Şarj akımı
- maks. 5 A
- Şarj sonu
- 24 V DC ... 31 V DC (kompanze edilen sıcaklık)
- Akü teknolojisi
- VRLA, VRLA-WTR, LI-ION (bkz: Sipariş bilgisi)
- Şarj karakteristik eğrisi
- IU0U
- İzin verilen yedek sigorta
- 50 A
- Kutup
- 1.x
- Bağlantı yöntemi
- Vidalı bağlantı
- tek telli
- 0,2 mm² ... 6 mm²
- çok telli
- 0,2 mm² ... 4 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,2 mm² ... 4 mm²
- plastik kılıflı yüksüklü çok telli
- 0,2 mm² ... 4 mm²
- AWG
- 30 ... 10
- Kablo soyma uzunluğu
- 8 mm
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Tahrik şekilli vida ucu
- Yarıklı L
- Kutup
- 2.x
- Bağlantı yöntemi
- Vidalı bağlantı
- tek telli
- 0,2 mm² ... 6 mm²
- çok telli
- 0,2 mm² ... 4 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,2 mm² ... 4 mm²
- plastik kılıflı yüksüklü çok telli
- 0,2 mm² ... 4 mm²
- AWG
- 30 ... 10
- Kablo soyma uzunluğu
- 8 mm
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Tahrik şekilli vida ucu
- Yarıklı L
- Kutup
- 3.x
- Bağlantı yöntemi
- Vidalı bağlantı
- tek telli
- 0,2 mm² ... 1,5 mm²
- çok telli
- 0,2 mm² ... 1,5 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,2 mm² ... 1,5 mm²
- plastik kılıflı yüksüklü çok telli
- 0,2 mm² ... 1,5 mm²
- AWG
- 30 ... 12
- Kablo soyma uzunluğu
- 8 mm
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Tahrik şekilli vida ucu
- Yarıklı L
- Kutup
- 4.x
- Bağlantı yöntemi
- Vidalı bağlantı
- tek telli
- 0,2 mm² ... 6 mm²
- çok telli
- 0,2 mm² ... 4 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,2 mm² ... 4 mm²
- plastik kılıflı yüksüklü çok telli
- 0,2 mm² ... 4 mm²
- AWG
- 30 ... 10
- Kablo soyma uzunluğu
- 8 mm
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Tahrik şekilli vida ucu
- Yarıklı L
- Arabirim
- USB (Modbus/RTU)
- Arabirim sayısı
- 1
- Bağlantı yöntemi
- MINI-USB Tip B
- Bağlantı markalaması
- 5.1
- Kilitleme
- Vida
- İletim fiziği
- USB 2.0
- Maksimum kablo uzunluğu
- 3 m
- Elektriksel izolasyon
- evet
- Düşük sinyal
- SGnd'a < 2,7 kΩ şekilde bağlantı
- Yüksek sinyal
- Açık (Batarya Başlatma ile SGnd arasında > 200 kΩ)
- Düşük sinyal
- SGnd'a < 2,7 kΩ şekilde bağlantı
- Yüksek sinyal
- Açık (akü. başlatma ile SGnd arasında > 35 kΩ)
- Kutup
- 3.x
- Sinyal tanımı
- Alarm
- Konum markalama
- 3.1 (Alarm)
- Anahtarlama çıkışı
- Transistör çıkışı, aktif
- Çıkış gerilimi
- 24 V
- Sürekli yük akımı
- ≤ 20 mA
- LED durum göstergesi
- kırmızı
- Kutup
- 3.x
- Sinyal tanımı
- Bat.-Mode
- Konum markalama
- 3.2 (Bat.-Mode)
- Anahtarlama çıkışı
- Transistör çıkışı, aktif
- Çıkış gerilimi
- 24 V
- Sürekli yük akımı
- ≤ 20 mA
- LED durum göstergesi
- sarı
- Kutup
- 3.x
- Sinyal tanımı
- AC OK
- Konum markalama
- 3.3 (AC OK)
- Anahtarlama çıkışı
- Transistör çıkışı, aktif
- Çıkış gerilimi
- 24 V
- Sürekli yük akımı
- ≤ 20 mA
- LED durum göstergesi
- yeşil
- Kutup
- 3.x
- Sinyal tanımı
- Ready
- Konum markalama
- 3.4 (Ready)
- Anahtarlama çıkışı
- Transistör çıkışı, aktif
- Çıkış gerilimi
- 24 V
- Sürekli yük akımı
- ≤ 20 A
- LED durum göstergesi
- yeşil
- Kutup
- 3.x
- Sinyal tanımı
- P>Pn
- Konum markalama
- 3.5 (P>Pn)
- Anahtarlama çıkışı
- Transistör çıkışı, aktif
- Çıkış gerilimi
- 24 V
- Sürekli yük akımı
- ≤ 20 mA
- Bağlantı etiketlemesi
- 3.9
- Fonksiyon
- Sinyal toprağı
- Referans potansiyel
- Sinyal girişleri ve sinyal çıkışları için
- Faz sayısı
- 1,00
- Ürün tipi
- AC kesintisiz güç kaynağı
- Ürün gamı
- QUINT AC UPS
- MTBF (IEC 61709, SN 29500)
- 445469 h (40 °C)
- Koruma sınıfı
- I
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 3 (≤ 130 V AC)2 (> 200 V AC)
- Genişlik
- 180 mm
- Yükseklik
- 130 mm
- Derinlik
- 125 mm
- Montaj mesafesi sağ/sol
- 0 mm / 0 mm
- Montaj mesafesi üst/alt
- 50 mm / 50 mm
- Montaj tipi
- DIN rayı montajı
- Muhafaza malzemesi
- Metal
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C (> 50 °C: 2,5 % / K)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Maksimum yükseklik
- ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
- İzin verilen maks. bağıl nem (çalışma)
- ≤ 95 %
- Şok
- her boşluk yönünde 20g (EN 60068-2-27)
- Titreşim (çalışma)
- 5 Hz ... 100 Hz, 0,7g (EN 60068-2-6)
- Standart tanımlama
- Kesintisiz güç kaynakları
- Standartlar/spesifikasyonlar
- EN 62040-1
- Tanımlama
- UL/C-UL Recognized UL 1778
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- 2014/35/EC Alçak Gerilim Yönetmeliğine uygun
- Parazit yayılımı
- EN 62040-2'ye göre gürültü emisyonu
- Parazite dayanıklılık
- EN 62040-2'ye göre bağışıklık
- İletilen girişim emisyonu
- EN 62040-02 (Sınıf C2)
- Standartlar/yönetmelikler
- EN 61000-4-2
- Kontak deşarjı
- ± 6 kV
- Hava deşarjı
- ± 8 kV
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-3
- Frekans aralığı
- 80 MHz ... 6 GHz
- Test alan şiddeti
- 10 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Giriş
- ± 2 kV± 2 kV
- Çıkış
- ± 2 kV
- Sinyal
- ± 2 kV± 2 kV (USB)
- Açıklamalar
- Kriter A (USB için B)
- Standartlar/yönetmelikler
- EN 61000-4-5
- Sinyal
- 1 kV (asimetrik)
- Açıklamalar
- Kriter B
- Giriş/Çıkış
- ± 1 kV (simetrik)± 2 kV (asimetrik)
- Standartlar/yönetmelikler
- EN 61000-4-6
- Frekans aralığı
- 0,15 MHz ... 80 MHz
- Sinyal
- 1 kV (asimetrik)
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-8
- Frekans
- 50 Hz
- Sinyal
- 30 A/m
- Açıklamalar
- Kriter A
- Kriter A
- Belirlenen sınırlar içinde normal çalışma karakteristiği
- Kriter B
- Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.
