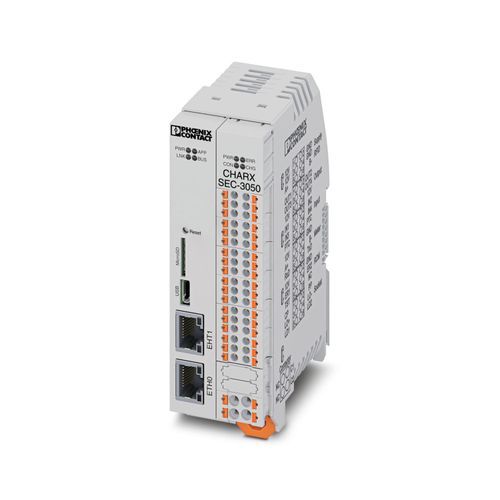

CHARX SEC-3050 - AC şarj kontrolörü 1139018
CHARX control modular, AC şarj kontrolörü, Gömülü Linux sistemi ile, IEC 61851-1, ISO 15118, çalışma modu: Stand-Alone, İstemci, Sunucu, arabirim: Ethernet (2x), CHARX control modular sistem bus, MICRO-USB tip C, İletişim protokolü: OCPP 1.6J, Modbus/TCP, MQTT, Bağlanabilir çevresel cihazlar: Enerji sayacı, RFID, DC kaçak akım tespiti, DIN rayı montajı

Ürün verileri
56 parametreTeknik Özellikler
- Ürün tipi
- AC şarj kontrolörü
- Ürün gamı
- CHARX control modular
- Tasarım
- Gömülü Linux sistemi ile
- Çalışma modu
- Stand-AloneİstemciSunucu
- Şarj standardı
- IEC 61851-1ISO/IEC 15118
- Şarj modu
- Mod 3, Durum B + C + C
- Aşırı gerilim kategorisi
- III
- Veri depolama
- 8 GByte (eMMC)
- Besleme gerilimi
- 12 V DC ±5 %
- Besleme gerilim aralığı
- 11,4 V DC ... 12,6 V DC
- Maks. akım tüketimi
- 2 A (Bağımsız işletim)
- Dijital giriş sayısı
- 4
- Giriş tanımlaması
- Dijital giriş
- Nominal giriş gerilimi UN
- 12 V
- Giriş gerilim aralığı U1
- 0 V ... 3 V (Kapalı)
- Giriş gerilim aralığı U2
- 9 V ... 15 V (On)
- Çıkış ismi
- Dijital çıkış
- Numara çıkışlar
- 4
- Maksimum çıkış gerilimi
- ≤ 12 V (Alt-bant işletim)
- Maksimum çıkışı akımı
- maks. 600 mA
- Bağlantı yöntemi
- geçmeliPush-in teknolojisi
- İletken kesiti, tek telli
- 0,14 mm² ... 1,5 mm²
- Esnek iletken kesiti
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Arabirim
- Ethernet (2x)CHARX control modular sistem busUSB-CEthernet
- Bağlantı yöntemi
- RJ45 dişi konnektör
- Arabirim adeti
- 2
- Desteklenen cihaz sayısı
- 2
- Seri iletim hızı
- 10/100 Mbps
- İletim uzunluğu
- 100 m
- Desteklenen protokoller
- OCPP 1.6JModbus/TCPMQTTHTTPHTTPS
- Arabirim
- Konfigürasyon ve diyagnostik
- Bağlantı yöntemi
- USB tip C
- Arabirim adeti
- 1
- Desteklenen protokoller
- RNDIS
- Arabirim
- Enerji sayacı
- Bus sistemi
- RS-485
- İletim hızı aralığı
- 9,6 kbps ... 115,2 kbps (Seçili enerji analizörüne göre otomatik ayar)
- Arabirim
- RFID okuyucular
- Bus sistemi
- RS-485
- İletim hızı aralığı
- 9,6 kbps ... 115,2 kbps (Seçili RFID okuyucuya göre otomatik ayar)
- Arabirim
- CHARX control modular sistem bus
- Bağlantı yöntemi
- DIN rayı bus konnektörleri
- Arabirim adeti
- 1
- Koruma sınıf
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 65 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- İzin verilen nem (çalışma)
- 5 % ... 95 % (yoğunlaşma yok)
- İzin verilen nem (stok/nakliye)
- 5 % ... 95 % (yoğunlaşma yok)
- Hava basıncı (çalışma)
- 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar)
- Hava basıncı (stok/nakliye)
- 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar)
- Uygunluk
- CE uyumu
- Standartlar/yönetmelikler
- IEC 61851-1ISO 15118
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- DIN rayı montajı
- Montaj pozisyonu
- herhangibir
