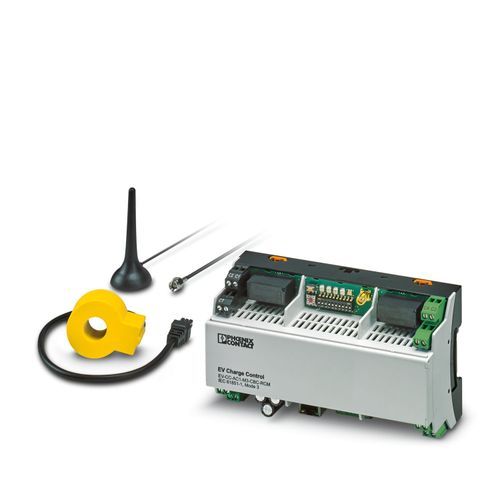

EV-CC-AC1-M3-CBC-RCM-ETH-3G - AC şarj kontrolörü 1018702
IEC 61851-1 uyarınca AC şarj kontrol cihazı, 5 istemciye kadar yük dağıtımı için sunucu, 3G modem üzerinden OCPP 1.6J, Ethernet üzerinden Modbus/TCP, RS-485 üzerinden RFID okuyucu ve enerji analizörü bağlantısı, DC kaçak akım izleme, güç kesintisi durumunda konnektör serbest bırakma

Ürün verileri
92 parametreTeknik Özellikler
- Ürün tipi
- AC şarj kontrolörü
- Ürün gamı
- CHARX control advanced plus
- Uygulama
- Özel ve ticari uygulamalar için AC şarj kontrolörü (EU/CN)
- Çalışma modu
- Stand-AloneİstemciSunucu
- Şarj modu
- Mod 3, Durum B + C + C
- Şarj noktası sayısı
- 1
- Şarj akımı tipi
- AC
- Akım tüketimi
- < 3 W (Yüksüz)
- Güç tüketimi
- < 10 W
- Şebeke arızası durumunda kilit açıcı
- Altyapı Fişinin veya Altyapı Soket Çıkışının ayırılması için kilitleme aktüatörüne entegre çözme fonksiyonu
- Bağlantı yöntemi
- Konnektör
- Ölçme bobininin çapı
- 15 mm
- Nominal frekans fn
- ≤ 2000 Hz
- Nominal fark akımı
- ± 300 mA
- Artık akım IΔn
- 30 mA (AC)6 mA (DC)
- Nominal akım In
- 32 A (Üç fazlı, 4x6 mm²)48 A (Tek fazlı)
- IΔn için açma süresi
- < 180 ms
- 2 x IΔN için tepki süresi
- < 70 ms
- 5xIΔn için açma süresi
- < 20 ms
- Besleme gerilimi
- 230 V
- Besleme gerilim aralığı
- 100 V AC ... 240 V AC (nominal gerilim aralığı)
- Nominal güç tüketimi
- < 3 W (Yüksüz)
- Güç tüketimi
- < 10 W (maksimum)
- Frekans aralığı
- 50 Hz ... 60 Hz
- Dijital giriş sayısı
- 5
- Giriş tanımlaması
- Dijital giriş
- Nominal akım IN
- ≤ 4 mA
- Nominal giriş gerilimi UN
- 12 V
- Giriş gerilim aralığı
- 0 V ... 3 V (Kapalı)
- Giriş gerilim aralığı U2
- 9 V ... 15 V (On)
- Çıkış ismi
- 4 dijital çıkış
- Bağlantı sistemi
- Vidalı bağlantı
- Maksimum çıkış gerilimi
- 30 V
- Maksimum çıkışı akımı
- 0,2 A (Tüm çıkışlar için toplam akım, dahili beslemeli)
- Kanal başına maksimum çıkışı akımı
- 0,6 A (Her çıkış için; harici beslemeli)
- Çıkış ismi
- Röle çıkışı C1,2
- Minimum anahtarlama kapasitesi
- 4000 VA
- Maksimum anahtarlama gerilimi
- 250 V AC (Harici besleme)
- Maks. anahtarlama akımı
- 16 A
- Çıkış ismi
- Motor anahtarlama çıkışı
- Maksimum anahtarlama gerilimi
- 12 V (Dahili besleme)
- Maks. anahtarlama akımı
- 1 A (maksimum)
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 4 mm²
- Esnek iletken kesiti
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 12
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,14 mm² ... 1,5 mm²
- Esnek iletken kesiti
- 0,2 mm² ... 1 mm²
- Kablo kesiti AWG
- 26 ... 16
- Arabirim
- Ethernet (1x)Hücresel haberleşme (3G/2G)
- Arayüz tanımı
- OCPP 1.6J haberleşme protokolünü kullanarak daha üst seviye yönetim sistemleriyle haberleşme için HSPA/GSM/GPRS/EDGE hücresel arabirim
- Frekans
- 900 MHz (HSPA)2100 MHz (HSPA)850 MHz (GSM/GPRS/EDGE )900 MHz (GSM/GPRS/EDGE )1800 MHz (GSM/GPRS/EDGE )1900 MHz (GSM/GPRS/EDGE )
- İletim kapasitesi
- 2 W (GSM 850 (Class 4))2 W (GSM 950 (Class 4))1 W (GSM 1800 (Class 1))1 W (GSM 1900 (Class 1))+ 24 dBm (UMTS/HSPA (Class 3))
- Hayır
- 1
- Bağlantı yöntemi
- SMA (erkek)
- Empedans
- 50 Ω
- SIM arayüzü
- Mikro SIM (3FF)
- Desteklenen protokoller
- OCPP 1.6J
- Arabirim
- RS-485 2 telli
- Bus sistemi
- RS-485
- Bağlantı yöntemi
- Vidalı bağlantı
- Arabirim adeti
- 1 (enerji ölçüm cihazı ve RFID okuyucu için)
- Desteklenen cihaz sayısı
- 2
- İletim hızı aralığı
- 4,8 kbps ... 115,2 kbps (ayarlanabilir)
- Desteklenen protokoller
- Modbus/RTU (Master)
- Arabirim
- Ethernet
- Bağlantı yöntemi
- RJ45 dişi konnektör
- Arabirim adeti
- 1
- Seri iletim hızı
- 10/100 Mbps
- İletim uzunluğu
- 100 m
- Desteklenen protokoller
- Modbus/TCP
- Durum göstergesi
- 5 x LEDs
- Koruma sınıf
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- < 2000 m
- İzin verilen nem (çalışma)
- 30 % ... 95 % (yoğuşmasız)
- Uygunluk
- CE uyumu
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- 2014/35/EC Alçak Gerilim Yönetmeliğine uygun
- Parazite dayanıklılık
- EN 61000-6-2
- Statik elektriğin deşarjına dayanım
- EN 61000-4-2: 8 kV hava, 4 kV kontak deşarjı
- Elektromanyetik alanlara dayanım
- EN 61 000-4-3, 80---1000 MHz, 10 V/m
- Yüksek frekans dayanımı
- EN 61 000-4-6, 0.15...80 MHz, 10 V
- Hızlı transientlere dayanım (Burst)
- EN 61 000-4-4, 2 kV poz. ve neg., 5 kHz
- Muhafaza
- DIN 43880
- Yayılan parazit
- EN 61000-6-3
- Standartlar/yönetmelikler
- IEC 61851-1
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- DIN rayı montajı
- Montaj pozisyonu
- herhangibir
