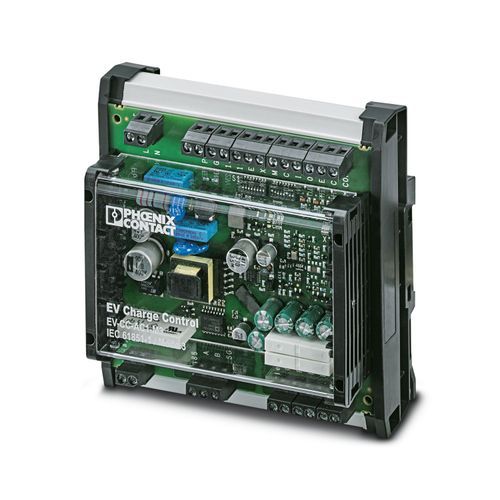

EV-CC-AC1-M3-CBC-SER-HS - AC şarj kontrolörü 1622452
DIN rayı montajı için muhafazalı EV-CC-AC1-M3-CBC-SER-HS şarj kontrol cihazı; 3-fazlı AC şebekelerde elektrikli araçların IEC 61851-1, Mod 3 uyarınca şarj edilmesi için kullanılır. Tüm şarj fonksiyonları ve kapsamlı konfigürasyon ayarlarının yanısıra bir kilitleme kontrolörü halihazırda entegre durumdadır.

Ürün verileri
52 parametreTeknik Özellikler
- Ürün tipi
- AC şarj kontrolörü
- Ürün gamı
- CHARX control basic
- Uygulama
- Özel ve ticari uygulamalar için AC şarj kontrolörü (EU/CN)
- Çalışma modu
- Stand-Aloneİstemci
- Şarj modu
- Mod 3, Durum B + C + C
- Şarj noktası sayısı
- 1
- Şarj akımı tipi
- AC
- Akım tüketimi
- < 1 W
- Şebeke arızası durumunda kilit açıcı
- Altyapı Fişinin veya Altyapı Soket Çıkışının ayırılması için kilitleme aktüatörüne entegre çözme fonksiyonu
- Besleme gerilimi
- 230 V
- Besleme gerilim aralığı
- 100 V AC ... 240 V AC (nominal gerilim aralığı)
- Maks. akım tüketimi
- 40 mA
- Nominal güç tüketimi
- < 1 W (Yüksüz)
- Frekans aralığı
- 50 Hz ... 60 Hz
- Dijital giriş sayısı
- 5
- Frekans aralığı
- 50 Hz ... 60 Hz
- Nominal güç tüketimi
- < 0,5 W (Yüksüz)
- Nominal akım IN
- ≤ 1 mA
- Nominal giriş gerilimi UN
- 12 V
- Giriş gerilim aralığı U1
- 0 V ... 3 V (Kapalı)
- Giriş gerilim aralığı U2
- 9 V ... 15 V (On)
- Çıkış ismi
- 4 dijital çıkış
- Bağlantı sistemi
- Vidalı bağlantı
- Maksimum çıkış gerilimi
- 30 V
- Maksimum çıkışı akımı
- 0,5 A (Tüm çıkışlar için toplam akım, dahili beslemeli)0,6 A (Her çıkış için; harici beslemeli)
- Çıkış ismi
- Röle çıkışı C1,2
- Minimum anahtarlama kapasitesi
- 1500 VA
- Maksimum anahtarlama gerilimi
- 250 V AC (Harici besleme)
- Maks. anahtarlama akımı
- 6 A
- Çıkış ismi
- Röle çıkışı LO+/-
- Minimum anahtarlama kapasitesi
- 24 VA
- Maksimum anahtarlama gerilimi
- 12 V (Dahili besleme)
- Maks. anahtarlama akımı
- 2 A
- Bağlantı yöntemi
- Vidalı bağlantı
- İletken kesiti, tek telli
- 0,2 mm² ... 4 mm²
- Esnek iletken kesiti
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 12
- Arabirim
- RS-485RS-485 2 telli
- Bus sistemi
- RS-485
- Bağlantı yöntemi
- Vidalı bağlantı
- Arabirim adeti
- 1
- İletim hızı
- 9,6 kbps (Standart)
- İletim hızı aralığı
- 9,6 kbps ... 19,2 kbps (ayarlanabilir)
- Data akış kontrolü/protokolleri
- Modbus/RTU (slave)
- Koruma sınıf
- IP20
- Ortam sıcaklığı (çalışma)
- -35 °C ... 70 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- İzin verilen nem (çalışma)
- 30 % ... 95 %
- Uygunluk
- CE uyumu
- Standartlar/yönetmelikler
- IEC 61851-1
- Montaj tipi
- DIN rayı montajı
- Montaj pozisyonu
- herhangibir
