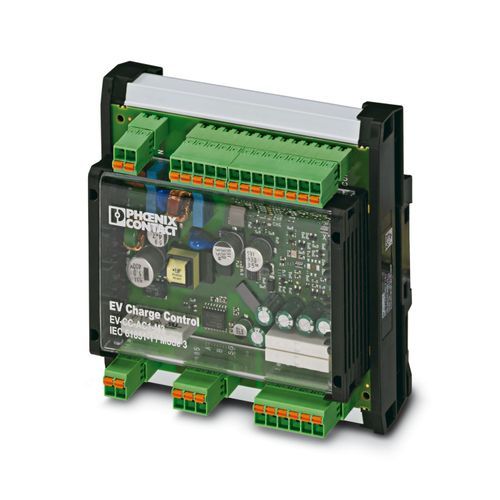

EV-CC-AC1-M3-CBC-SER-HS-MSTB - AC şarj kontrolörü 1081341



EV-CC-AC1-M3-CBC-SER-HS-MSTB şarj kontrol cihazı, DIN rayı montajı için muhafaza bulunan ve elektrikli taşıtların 3-fazlı AC güç şebekelerinde IEC 61851-1, Mod 3 uyarınca şarj edilmesi için plug-in bağlantı teknolojisi kullanılan. Tüm şarj fonksiyonları, kapsamlı konfigürasyon ayarları ve bir kilitleme kontrolü halihazırda entegre edilmiş.
EV-CC-AC1-M3-CBC-SER-HS-MSTB - AC şarj kontrolörü 1081341
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
AC şarj kontrolörü
Ürün gamı
CHARX control basic
Uygulama
Özel ve ticari uygulamalar için AC şarj kontrolörü (EU/CN)
Çalışma modu
Stand-Alone
Şarj modu
Mod 3, Durum B + C + C
Şarj noktası sayısı
1
Şarj akımı tipi
AC
Bağlantı yöntemine ilişkin not
MSTB bağlantılı
Şebeke arızası durumunda kilit açıcı
Altyapı Fişinin veya Altyapı Soket Çıkışının ayırılması için kilitleme aktüatörüne entegre çözme fonksiyonu
Besleme gerilimi
230 V
Besleme gerilim aralığı
100 V AC ... 240 V AC (nominal gerilim aralığı)
Maks. akım tüketimi
40 mA
Nominal güç tüketimi
< 1 W (Yüksüz)
Frekans aralığı
50 Hz ... 60 Hz
Dijital giriş sayısı
5
Frekans aralığı
50 Hz ... 60 Hz
Nominal güç tüketimi
< 0,5 W (Yüksüz)
Nominal akım IN
≤ 1 mA
Nominal giriş gerilimi UN
12 V
Giriş gerilim aralığı U1
0 V ... 3 V (Kapalı)
Giriş gerilim aralığı U2
9 V ... 15 V (On)
Çıkış ismi
4 dijital çıkış
Bağlantı sistemi
Push-in bağlantı
Maksimum çıkış gerilimi
30 V
Maksimum çıkışı akımı
0,5 A (Tüm çıkışlar için toplam akım, dahili beslemeli)0,6 A (Her çıkış için; harici beslemeli)
Çıkış ismi
Röle çıkışı C1,2
Minimum anahtarlama kapasitesi
1500 VA
Maksimum anahtarlama gerilimi
250 V AC (Harici besleme)
Maks. anahtarlama akımı
6 A
Çıkış ismi
Röle çıkışı LO+/-
Minimum anahtarlama kapasitesi
24 VA
Maksimum anahtarlama gerilimi
12 V (Dahili besleme)
Maks. anahtarlama akımı
2 A
Bağlantı yöntemi
Geçmeli yaylı klemensler
İletken kesiti, tek telli
0,2 mm² ... 1,5 mm²
Esnek iletken kesiti
0,2 mm² ... 1,5 mm²
Kablo kesiti AWG
24 ... 16
Arabirim
RS-485RS-485 2 telli
Bus sistemi
RS-485
Bağlantı yöntemi
Geçmeli yaylı klemensler
Arabirim adeti
1
İletim hızı
9,6 kbps (Standart)
İletim hızı aralığı
9,6 kbps ... 19,2 kbps (ayarlanabilir)
Data akış kontrolü/protokolleri
Modbus/RTU (slave)
Koruma sınıf
IP20
Ortam sıcaklığı (çalışma)
-35 °C ... 70 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
İzin verilen nem (çalışma)
30 % ... 95 %
Uygunluk
CE uyumu
Standartlar/yönetmelikler
IEC 61851-1
Montaj tipi
DIN rayı montajı
Montaj pozisyonu
herhangibir
