Festo/VZXA-B-TS6-20-M2-B1T-30-K-75-20-PM

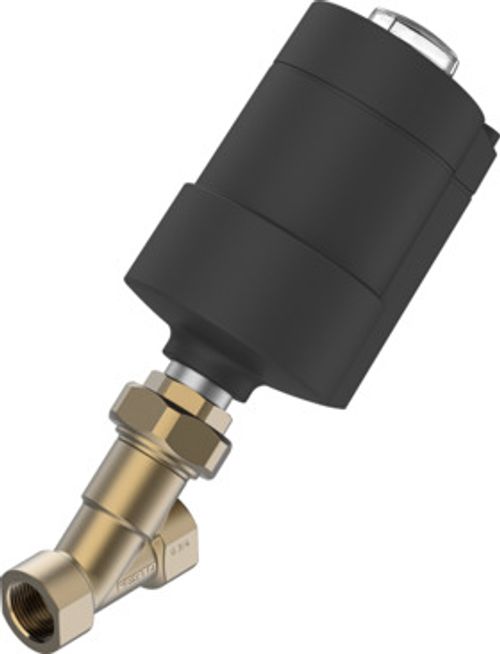

Y Valf VZXA-B-TS6-20-M2-B1T-30-K-75-20-PM 8111591

Y Valf VZXA-B-TS6-20-M2-B1T-30-K-75-20-PM 8111591
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tasarım
Piston tahrikli oturmalı valf
Çalıştırma türü
pnömatik
Montaj konumu
herhangi bir
Montaj türü
Hat kurulumu
Hat bağlantısı
DIN ISO 228'e göre dişli soket G3/4
Valf fonksiyonu
2/2
Akış yönü
tersine çevrilemez
Akışkan basıncı
0 MPa ... 3 MPa
Akışkan basıncı
0 bar ... 30 bar
Geri alma türü
mekanik yay
Kontrol türü
harici olarak kontrol edilen
Pnömatik bağlantı
Dişi diş G1/8
Çalışma basıncı
0.5 MPa ... 0.7 MPa
Çalışma basıncı
5 bar ... 7 bar
Çalışma basıncı
72.5 psi ... 101.5 psi
Sembol
00995586
Ortam
Su buharı Mineral yağ bazlı hidrolik yağı Soy gazlar Mineral yağ Su filtrelenmiş basınçlı hava, filtre hassasiyeti 200 µm nötr sıvılar
Akış yönü
Gaz ve sıvı şeklindeki akışkanlar için valf yuvası altından
Ortamın ayarlanması
Açma/kapama işletimi
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Maks. viskozite
600 mm²/sn
Akışkan sıcaklığı
-10 °C ... 180 °C
Ortam sıcaklığı
0 °C ... 60 °C
Akış Kv
11.8 m³/sa
Dış mekanda kullanım
IEC 60654-1'e göre hava koşullarına karşı korumalı konumlar sınıfı C1
Malzeme hakkında not
RoHS uyumlu
LABS uygunluğu
VDMA24364 Zone III
Bağlantı rakoru gövdesi malzemesi
Pirinç
Bağlantı rakoru gövdesi malzeme numarası
CW724R
Sızdırmazlık elemanları malzemesi
FPM
Mil contasının malzemesi
PTFE
Yuva conta malzemesi
PTFE
Ürün ağırlığı
2448 g
Boyut, tahrik
75 mm
Strok
20 mm
Kumanda fonksiyonu
Yay kuvvetiyle kapalı, NC
Konum algılama
mekanik göstergeli
Tahrik kabini malzemesi
PA takviyeli
Depolama sıcaklığı
-10 °C ... 60 °C
Koruma türü
IP65 IP67
Piston mili malzemesi
yüksek alaşımlı paslanmaz çelik
Kapak malzemesi
PA takviyeli

Aksesuarlar

Strok kısaltma 8089993
Strok kısaltma 8089993

VAVA-F12-H-H1

Strok kısaltma 8107369
Strok kısaltma 8107369

VAVA-F12-H-H6

Pilot valf 8119587
Pilot valf 8119587

VOFX-LT-M32C-MY-G18-SG18-1B2

Pilot valf 8178210
Pilot valf 8178210

VOFX-LT-M32C-MY-G18-SG18-3AA1

Konum göstergesi 8101084
Konum göstergesi 8101084

SAMH-F12-MK-A2

Konum göstergesi 8092711
Konum göstergesi 8092711

SAMH-F12-MK
