Phoenix Contact/Akım transdüserleri

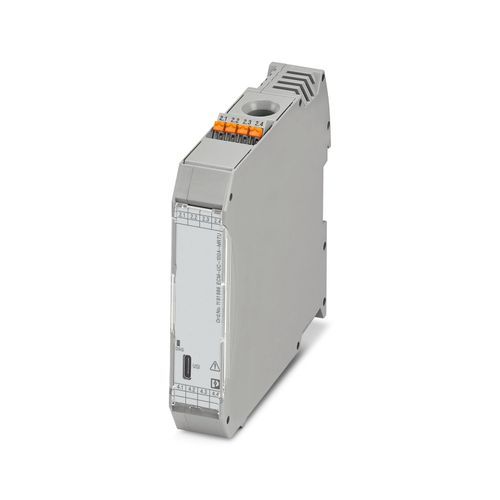

ECM-UC-100A-MRTU - Akım dönüştürücüler 1191986
AC, DC ve bozulmuş akımları ölçmek için akım ölçüm transdüserleri. Web sunucusu üzerinden USB-C arabirimi ile yapılandırma (24 V DC olmadan). Akım ölçüm aralıkları: 0 A ... 125 A. Modbus/RTU arabirim konfigürasyonu (RS-485), Standart konfigürasyon, Push-in bağlantı

Ürün verileri
60 parametreTeknik Özellikler
- Ürün tipi
- Akım transdüseri
- İzolasyon
- IEC/EN 61010-1 uyarınca güvenli izolasyon
- Aşırı gerilim kategorisi
- III (300 V)
- Kirlilik sınıfı
- 2
- Kademe tepkisi (10-90%)
- 200 ms (AC/DC)20 ms (DC)
- Maksimum sıcaklık katsayısı
- < 0,03 %/K
- İletim hatası maks.
- 0,5 % (nominal şartlar altında nominal değer aralığı)
- Nominal izolasyon gerilimi
- 300 V AC (toprağa)
- Standartlar/yönetmelikler
- IEC 61010-2-030
- Ölçüm kategorisi
- III (300 V)
- Test gerilimi
- 4 kV AC (50 Hz, 60 s)4 kV AC (50 Hz, 60 s)2 kV AC (50 Hz, 60 s)
- Nominal besleme gerilimi
- 24 V DC
- Nominal besleme gerilim aralığı
- 12 V DC ... 24 V DC -20 % ... +25 %
- Besleme gerilim aralığı
- 9,6 V DC ... 30 V DC
- Güç tüketimi
- ≤ 1,8 W (30 V DC)
- Giriş akım aralığı
- 0 A AC ... 100 A AC-100 A DC ... 100 A DC
- Ölçüm aralığı
- 0 A AC/DC ... 50 A AC/DC
- Min. giriş akımı için ayar sahası
- 0 A AC/DC ... 9,4 A AC/DC0 A AC/DC ... 18,8 A AC/DC
- Maks. giriş akımı için ayar sahası
- 0 A AC/DC ... 62,5 A AC/DC (DIN/EN 61010-1)0 A AC/DC ... 125 A AC/DC (DIN/EN 61010-1)-125 A DC ... 125 A DC (DIN/EN 61010-1)
- Aşırı yük kapasitesi
- 2 x IN (sürekli), geçiş iletkenine bağlı olarak
- Aşır gerilim dayanımı
- 20 x IN (1 sn.), geçiş iletkenine bağlı olarak
- Frekans ölçüm aralığı
- 0 Hz10 Hz ... 100 Hz10 Hz ... 200 Hz10 Hz ... 500 Hz10 Hz ... 1000 Hz
- Eğri tipi
- AC, DC veya biçmi bozulmuş akımlar
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 10 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 13
- İletken kesiti, tek telli
- 25 mm²
- Kablo kesiti AWG
- 3
- Tanım
- WBM: Varsayılan adres, USB-C arabirimi
- IP adresi
- 192.168.128.1
- Tanım
- Modbus/RTU arabirim konfigürasyonu
- Not
- Register (kaydedici) içerikleri, kaydedici tablosuna bakın
- Bağlantı yöntemi
- RS-485
- Adres ayarı
- Varsayılan Modbus adresi: 1
- Parite
- even
- Durdurma biti
- 1
- Data biti
- 8
- İletim hızı
- 19200 baud
- Genişlik
- 22,6 mm
- Yükseklik
- 106,7 mm
- Derinlik
- 113,8 mm114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır)
- Çap
- 11 mm
- Renk
- gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V0 (Muhafaza)
- Muhafaza malzemesi
- PA 6.6-FR
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -40 °C ... 60 °C-40 °F ... 140 °F
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Rakım
- ≤ 4000 m
- İzin verilen nem (çalışma)
- ≤ 95 % (yoğuşmasız)
- Sertifika
- CE uyumluUKCA-uyumlu
- Tanımlama
- Ind. Cont. Eq. E238705-E196811
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- Alçak Gerilim Yönetmeliğine uygun
- Parazite dayanıklılık
- EN 61000-6-2
- Yayılan parazit
- EN 61000-6-4
- Standartlar/yönetmelikler
- IEC 61010-1
- Montaj pozisyonu
- yatay veya dikey
