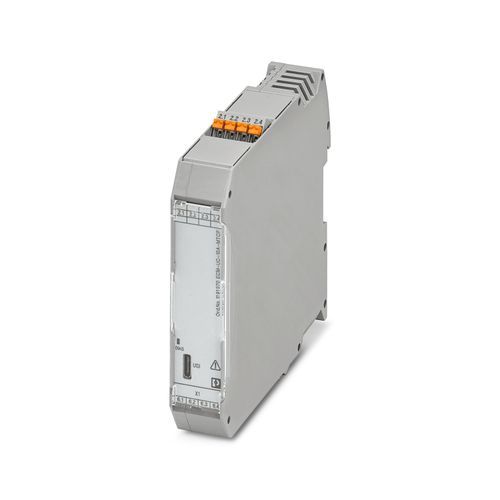

ECM-UC-10A-MTCP - Akım dönüştürücüler 1191970



AC, DC ve bozulmuş akımları ölçmek için akım ölçüm transdüserleri. Web sunucusu üzerinden USB-C arabirimi ile yapılandırma (24 V DC olmadan). Dört akım ölçüm aralığı: 0 A ... 0,1 A - 0 A ... 12,5 A. Modbus/TCP arabirim konfigürasyonu  (RJ45), Standart konfigürasyon, Push-in bağlantı
ECM-UC-10A-MTCP - Akım dönüştürücüler 1191970
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Akım transdüseri
İzolasyon
IEC/EN 61010-1 uyarınca güvenli izolasyon
Aşırı gerilim kategorisi
III (300 V)
Kirlilik sınıfı
2
Kademe tepkisi (10-90%)
200 ms (AC/DC)20 ms (DC)
Maksimum sıcaklık katsayısı
< 0,03 %/K
İletim hatası maks.
0,5 % (nominal şartlar altında nominal değer aralığı)
Nominal izolasyon gerilimi
300 V AC (toprağa)
Standartlar/yönetmelikler
IEC 61010-2-030
Ölçüm kategorisi
III (300 V)
Test gerilimi
4 kV AC (50 Hz, 60 s)4 kV AC (50 Hz, 60 s)2 kV AC (50 Hz, 60 s)
Nominal besleme gerilimi
24 V DC
Nominal besleme gerilim aralığı
12 V DC ... 24 V DC -20 % ... +25 %
Besleme gerilim aralığı
9,6 V DC ... 30 V DC
Güç tüketimi
≤ 2,3 W (30 V DC)
Giriş akım aralığı
0 A AC ... 10 A AC-10 A DC ... 10 A DC
Ölçüm aralığı
0 A AC/DC ... 0,1 A AC/DC0 A AC/DC ... 1 A AC/DC0 A AC/DC ... 5 A AC/DC
Min. giriş akımı için ayar sahası
0 A AC/DC ... 100 mA AC/DC
Maks. giriş akımı için ayar sahası
0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1)0 A AC/DC ... 10 A AC/DC (UL 61010-1)-12,5 A DC ... 12,5 A DC (DIN/EN 61010-1)-10 A DC ... 10 A DC (UL 61010-1)
Aşırı yük kapasitesi
2 x IN
Aşır gerilim dayanımı
10 x IN
Frekans ölçüm aralığı
0 Hz10 Hz ... 100 Hz10 Hz ... 200 Hz10 Hz ... 500 Hz10 Hz ... 1000 Hz
Eğri tipi
AC, DC veya biçmi bozulmuş akımlar
Bağlantı yöntemi
Push-in bağlantı
Kablo soyma uzunluğu
10 mm
İletken kesiti, tek telli
0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,2 mm² ... 2,5 mm²
Kablo kesiti AWG
24 ... 13
Tanım
WBM: Varsayılan adres, USB-C arabirimi
IP adresi
192.168.128.1
Tanım
Modbus/TCP arabirim konfigürasyonu
Not
Register (kaydedici) içerikleri, kaydedici tablosuna bakın
Bağlantı yöntemi
RJ45
IP adresi
192.168.1.2255.255.255.0 (Alt ağ)
Genişlik
22,6 mm
Yükseklik
106,7 mm
Derinlik
113,8 mm114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır)
Renk
gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı
V0 (Muhafaza)
Muhafaza malzemesi
PA 6.6-FR
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
-40 °C ... 60 °C-40 °F ... 140 °F
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 85 °C
Rakım
≤ 4000 m
İzin verilen nem (çalışma)
≤ 95 % (yoğuşmasız)
Sertifika
CE uyumluUKCA-uyumlu
Tanımlama
Ind. Cont. Eq. E238705-E196811
Elektromanyetik uyum
EMC Direktifi 2014/30/EU ile uyumlu
Alçak Gerilim Yönetmeliği (LVD)
Alçak Gerilim Yönetmeliğine uygun
Parazite dayanıklılık
EN 61000-6-2
Yayılan parazit
EN 61000-6-4
Standartlar/yönetmelikler
IEC 61010-1
Montaj pozisyonu
yatay veya dikey
