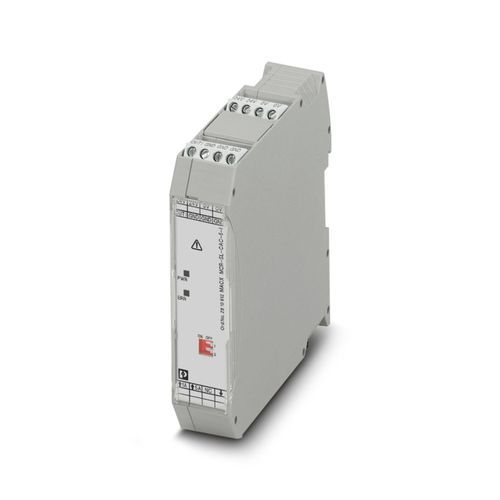

MACX MCR-SL-CAC- 5-I - Akım dönüştürücüler 2810612
1 A ve 5 A AC için akım ölçüm transdüseri, çıkış sinyali 0...20 mA veya 4...20 mA, DIP siviç ile konfigüre edilebilir, LED ile çalışma durumunun izlenmesi

Ürün verileri
69 parametreTeknik Özellikler
- EMC açıklaması
- EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın
- Ürün tipi
- Akım transdüseri
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Nominal durum için maksimum güç kaybı
- 1,2 W
- Koruma devresi
- Aşırı gerilim koruması; 35 V bastırıcı diyot
- Kademe tepkisi (10-90%)
- ≤ 300 ms200 ms
- Maksimum sıcaklık katsayısı
- < 0,02 %/K
- Sıcaklık katsayısı, tipik
- < 0,015 %/K
- İletim hatası maks.
- ≤ 0,5 % (nominal şartlar altında nominal değer aralığı)
- Ters polarite koruması
- evet
- Nominal izolasyon gerilimi
- 300 V AC (toprağa)
- Test gerilimi
- 4 kV AC (50 Hz, 60 s)2 kV AC (50 Hz, 60 s)
- Nominal besleme gerilimi
- 24 V DC -20 % ... +25 %
- Besleme gerilim aralığı
- 19,2 V DC ... 30 V DC
- Maks. akım tüketimi
- < 32 mA (UB=24 V DC, IOUT=20 mA)
- Güç tüketimi
- < 0,9 W (UB=24 V DC, IOUT=20 mA)
- Konfigüre edilebilir/programlanabilir
- DIP siviç ile
- Giriş akım aralığı
- 0 A AC ... 1 A AC (konfigüre edilebilir)0 A AC ... 5 A AC (konfigüre edilebilir)
- Gerilim giriş sinyali
- ≤ 300 V AC
- Giriş empedansı
- < 50 mΩ
- Aşırı yük kapasitesi
- 2 x IN (sürekli)
- Aşır gerilim dayanımı
- 20 x IN (1 s)
- Nominal frekans fN
- 50 Hz
- Frekans ölçüm aralığı
- 45 Hz ... 65 Hz
- Eğri tipi
- Sinüs
- Konfigüre edilebilir/programlanabilir
- DIP siviç ile
- Yüksüz gerilim
- 15 V
- Akım çıkış sinyali
- 0 mA ... 20 mA (konfigüre edilebilir)4 mA ... 20 mA (konfigüre edilebilir)
- Maks. sinyal çıkış akımı
- 25 mA
- Yük/çıkış yük akımı çıkışı
- < 500 Ω (20 mA)
- Dalgalanma
- < 10 mVSS (500 Ω / 20 mA)
- Durum göstergesi
- Kırmızı LED (arıza), yeşil LED (hazır)
- Bağlantı yöntemi
- Vidalı bağlantı
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- İletken kesiti, tek telli
- 0,2 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 2,5 mm²
- Kablo kesiti AWG
- 24 ... 14
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Sınır frekansı (3 dB)
- yaklaşık 3 Hz
- Genişlik
- 22,5 mm
- Yükseklik
- 104 mm
- Derinlik
- 114,5 mm
- Renk
- gri (RAL 7042)
- Muhafaza malzemesi
- Takviyesiz Poliamid PA
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -20 °C ... 65 °C-4 °F ... 149 °F
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C (-40 °F ... 185 °F)
- Rakım
- ≤ 2000 m
- İzin verilen nem (çalışma)
- 10 % ... 95 % (yoğunlaşma yok)
- Sertifika
- CE uyumlu
- Tanımlama
- II 3 G Ex nA IIC T4 Gc X II 3 G Ex nA IIC T4 Gc
- Sertifika
- PxCIF21UKEX2810612X
- Tanımlama
- UL 508 Recognized 2Ex nA IIC T4 Gc
- Sertifika
- BY/112 02.01 TP012 103.01 00078
- Elektromanyetik uyum
- EMC yönetmeliği ile uyumlu
- Parazite dayanıklılık
- EN 61000-6-2
- Not
- Girişim maruz kalınması durumunda, minimal sapmalar olabilir.
- Yayılan parazit
- EN 61000-6-4
- Standartlar/yönetmelikler
- EN 61000-4-2EN 61000-4-3
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-5
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-6
- Montaj tipi
- DIN rayı montajı
- Montaj pozisyonu
- herhangibir
