Sick/Nesne algılama sistemi

AOS504 RMG

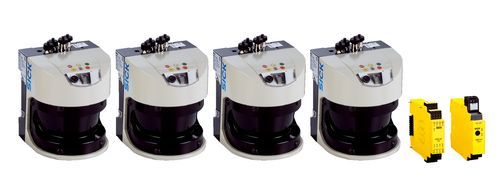

Nesne algılama sistemi | AOS LiDAR, AOS504 RMG | Kontrol sistemi konfigürasyonu: Portal vinçte çarpışmayı önleme | Teslimat Kapsamı: LMS511-12100S04 (4 x), Flexi Soft ana modülü FX3-CPU000000, Flexi Soft sistem soketi FX3-MPL000001, Flexi Soft I/O modülü FX3-XTIO84002 (2 x), USB yapılandırma bağlantısı, Yapılandırma verilerine ilişkin USB bellek, Ethernet bağlantı kablosu, Montaj braketi (4x), Lazer alan tarayıcı için montaj seti (4 x), Bağlantı kutusu LMS5xx Heavy Duty (4x), Hava şartlarına karşı koruma kapağı 180° (4 x)
AOS504 RMG
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Sensör
LMS511-12100S04
Sensörlerin sayısı
4
Görüş açısı
190°
% 10 yansımalı tarama mesafesi
40 m
Versiyon
Heavy-Duty
Gövde boyutları (G x D x Y)

160 m x 155 m x 185 m (sensör)

67,5 m x 96,5 m x 120,6 m (her biri 22,5 mm’lik 3 modüllü kontrol sistemi)

Ağırlık
3,7 kg, her LMS için, bağlantı kutusuz
Besleme Gerilimi
24 V DC 1)
Güç tüketimi

22 W, her LMS511 için (+ ısıtıcı 55 W, her LMS için)

6,9 W, 2 x I/O modüllü Flexi Soft (yüksüz)

Tespit
Montaj seti (sensör), Şapkalı raylar (kontrol sistemi)
Koruma sınıfı

IP65/ IP67 2)

IP20 3)

Lazer alan tarayıcı sayısı
4
Tepki süresi
330 ms
Güvenli girişlerin sayısı
✔ (16)
Güvenli çıkışların sayısı
✔ (8)
Konfigürasyon arayüzü
Ethernet (sensör), USB (kontrol sistemi)
Çıkış verileri

Anahtarlama sinyalleri üzerinden alarm

Uyarı alanı ihlali, durdurma alanı ihlali

Sistem testi hatası

Kirlenme uyarısı

Çalışma ortamı sıcaklığı

–40 °C ... +60 °C, Sensör

–25 °C ... +55 °C, Kumanda

Depo ortam sıcaklığı

–40 °C ... +70 °C 1)

–25 °C ... +70 °C 2)

Ortam ışığına dayanıklılık
70.000 lx
Titreşim dayanımı
Standart
IEC 60068-2-6:2007-12
Darbe dayanımı
IEC 60068-2-27:2008-03
Teslimat Kapsamı

LMS511-12100S04 (4 x)

Flexi Soft ana modülü FX3-CPU000000

Flexi Soft sistem soketi FX3-MPL000001

Flexi Soft I/O modülü FX3-XTIO84002 (2 x)

USB yapılandırma bağlantısı

Yapılandırma verilerine ilişkin USB bellek

Ethernet bağlantı kablosu

Montaj braketi (4x)

Lazer alan tarayıcı için montaj seti (4 x)

Bağlantı kutusu LMS5xx Heavy Duty (4x)

Hava şartlarına karşı koruma kapağı 180° (4 x)

Kullanım hakkında bilgiler
AOS LiDAR nesne algılama sistemi, insanların korunmasına yönelik bir güvenlik tertibatı değildir ve bu nedenle hiçbir güvenlik normunun gerekliliklerini karşılamaz. Güvenlik uygulamaları için lütfen SICK AG ile irtibata geçin.
EU declaration of conformity
✔
UK declaration of conformity
✔
China-RoHS
✔
ECLASS 5.0
27281001
ECLASS 5.1.4
27280190
ECLASS 6.0
27280190
ECLASS 6.2
27280190
ECLASS 7.0
27280190
ECLASS 8.0
27280190
ECLASS 8.1
27280190
ECLASS 9.0
27280190
ECLASS 10.0
27280190
ECLASS 11.0
27280190
ECLASS 12.0
27280190
UNSPSC 16.0901
43211701
