Festo/NEBS-SM12G12-E-0.5-N-LE12

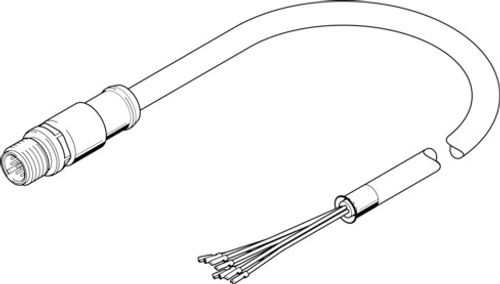

Bağlantı kablosu NEBS-SM12G12-E-0.5-N-LE12 3947401

Bağlantı kablosu NEBS-SM12G12-E-0.5-N-LE12 3947401
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Karşılık geldiği norm
EN 61076-2-101
Kablo tanımı
aksesuarlarla
Bağlantı frekansı
100
Elektrik bağlantısı 1, işlev
Saha cihazı tarafı
Elektrik bağlantısı 1, tasarım
yuvarlak
Elektrik bağlantısı 1, bağlantı türü
Soket
Elektrik bağlantısı 1, kablo çıkışı
düz
Elektrik bağlantısı 1, bağlantı teknolojisi
M12x1, EN 61076-2-101'e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı
12
Elektrik bağlantısı 1, dolu kutuplar/damarlar
12
Elektrik bağlantısı 1, montaj türü
Altıgen SW13 ile vida kilidi
Elektrik bağlantısı 1, bağlantı şeması
00995669
Elektrik bağlantısı 2, işlev
Kontrol tarafı
Elektrik bağlantısı 2, bağlantı türü
Kablo
Elektrik bağlantısı 2, bağlantı teknolojisi
açık uç
Elektrik bağlantısı 2, kutup/damar sayısı
12
Elektrik bağlantısı 2, dolu kutuplar/damarlar
12
Çalışma gerilimi aralığı DC
0 V ... 30 V
Çalışma gerilimi aralığı AC
0 V ... 30 V
40 °C'de akım yükü kapasitesi
1.5 A
Aşırı gerilim direnci
0.5 kV
Kablo uzunluğu
0.5 m
Kablo özelliği
Enerji zincirleri için uygun
Test koşulları hat
Talep üzerine test koşulları
Bükülme yarıçapı, sabit kablo döşeme
≥32 mm
Bükülme yarıçapı, esnek kablo döşeme
≥65 mm
Kablo çapı
6.5 mm
Kablo yapısı
12 x 0,25 mm²
İletkenin nominal kesiti
0.25 mm²
Damar uçları
kör kesim
Koruma türü
IP67
Koruma türüne ilişkin not
monte edilmiş durumda
Ortam sıcaklığı
-5 °C ... 70 °C
Esnek kablo döşemede ortam sıcaklığı
-5 °C ... 70 °C
CE işareti (bkz. Uygunluk Beyanı)
AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
Birleşik Krallık RoHS düzenlemelerine göre
LABS uygunluğu
VDMA24364-B2-L
Malzeme hakkında not
RoHS uyumlu
Kirlenme derecesi
3
Korozyon direnci sınıfı KBK
1 - korozyona düşük maruziyet
Kablo kılıfı malzemesi
TPE-U(PUR)
Kablo kılıfının rengi
siyah
Gövde malzemesi
TPE-U(PUR)
Gövde rengi
siyah
Vidalı kilitleme malzemesi
Döküm çinko, nikel kaplı
Fiş kontakları malzemesi
Pirinç, altın kaplı
