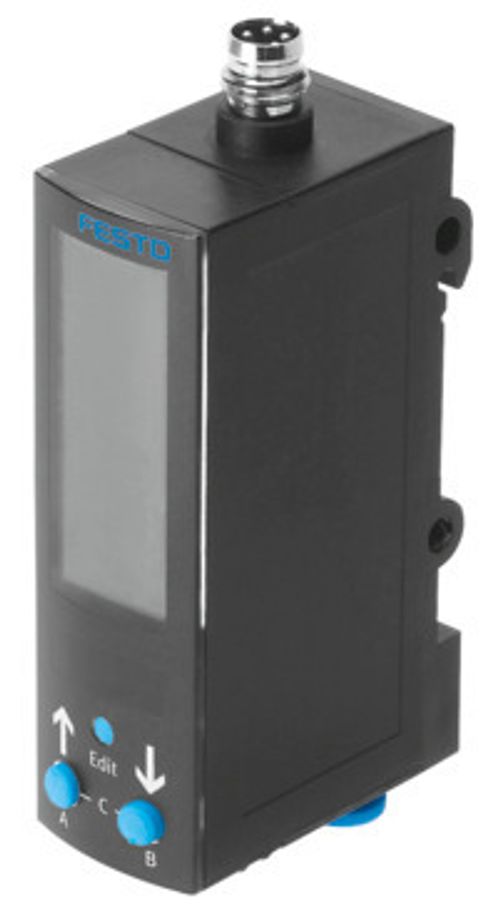

Basınç sensörü SDE3-... 539679

Basınç sensörü SDE3-... 539679
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Sembol
00991165
Ruhsat
RCM işareti c UL us - Tanınan (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre UK EX düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Patlamaya karşı koruma
Zone 2 (ATEX) Zone 22 (ATEX)
ATEX kategorisi, gaz
II 3G
Ex ateşleme koruma sınıfı
Ex ec IIC T6 Gc X
ATEX kategorisi, toz
II 3D
Ex ateşleme koruma sınıfı, toz
Ex tc IIIC T80°C Dc X
Ex ortam sıcaklığı
0°C <= Ta <= +50°C
Malzeme hakkında not
RoHS uyumlu
Ölçme büyüklüğü
1x bağıl basınç/1x fark basınç 2 x bağıl basınç Fark basınç Bağıl basınç
Ölçüm metodu
Göstergeli piezodirençli basınç sensörü
Basınç ölçüm aralığı başlangıç değeri
-0.1 MPa
Basınç ölçüm aralığı başlangıç değeri
-1 bar
Basınç ölçüm aralığı başlangıç değeri
-14.5 psi
Basınç ölçüm aralığı bitiş değeri
1 MPa
Basınç ölçüm aralığı bitiş değeri
10 bar
Basınç ölçüm aralığı bitiş değeri
145 psi
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün
Akışkan sıcaklığı
0 °C ... 50 °C
Ortam sıcaklığı
0 °C ... 50 °C
Doğruluk ±% FS
2 %FS
Anahtarlama çıkışı
2xNPN 2xPNP
Anahtarlama fonksiyonu
Serbestçe programlanabilir
Anahtarlama elemanı işlevi
değiştirilebilir
Tekrarlanabilirlik anahtarlama değeri
0.3 %
Maks. çıkış akımı
100 mA
Kısa devre dayanımı
saat ayarı
Çalışma gerilimi aralığı DC
15 V ... 30 V
Ters polarite koruması
tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü
Kablo Soketli kablo Soket
Elektrik bağlantısı 1, bağlantı teknolojisi
M12x1, EN 61076-2-101'e göre A kodlu M8x1, EN 61076-2-104'e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı
4 ... 5
Elektrik bağlantısı 1, montaj türü
Vida kilidi
Elektrik bağlantısı 1, bağlantı şeması
00991171 00995383
Kablo uzunluğu
0.3 m ... 2.5 m
Montaj türü
Ön panel montajı geçiş deliği ile şapka raylı duvar/yüzey tutucu ile
Montaj konumu
herhangi bir
Pnömatik bağlantı
QS-4 QS-5/32
Ürün ağırlığı
37 g ... 61 g
Gövde malzemesi
PA takviyeli PC
Gösterge türü
LCD ışık
Anahtarlama durumu göstergesi
Sarı LED
Ayar seçenekleri
Öğretmek
Manipülasyon koruması
PIN kodu
Eşik değerlerinin ayar aralığı
0 % ... 100 %
Histerezis ayar aralığı
0 % ... 90 %
Koruma türü
IP65
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 4

Aksesuarlar

DIN Klemens Rayı 35430
DIN Klemens Rayı 35430

NRH-35-2000

Adaptör plaka 540214
Adaptör plaka 540214

SXE3-W

Bağlantı kablosu 8078233
Bağlantı kablosu 8078233

NEBA-M8W4-U-2.5-N-LE4

Bağlantı kablosu 8078239
Bağlantı kablosu 8078239

NEBA-M12G5-U-2.5-N-LE4

Bağlantı kablosu 8078248
Bağlantı kablosu 8078248

NEBA-M12W5-U-2.5-N-LE4
