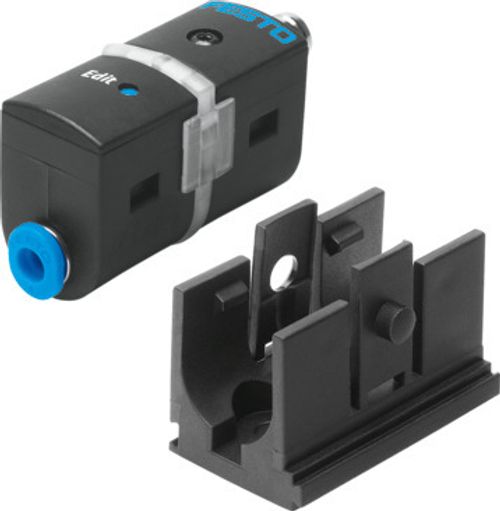

Basınç sensörü SDE5- 529027

Basınç sensörü SDE5- 529027
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ruhsat
RCM işareti c UL us - Tanınan (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Malzeme hakkında not
RoHS uyumlu
Ölçme büyüklüğü
Fark basınç Bağıl basınç
Ölçüm metodu
Piezodirençli basınç sensörü
Basınç ölçüm aralığı başlangıç değeri
-1 bar
Basınç ölçüm aralığı bitiş değeri
10 bar
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün
Akışkan sıcaklığı
0 °C ... 50 °C
Ortam sıcaklığı
0 °C ... 50 °C
Tekrarlama hassasiyeti ± %FS
0.3 %FS
Sıcaklık katsayısı ±%FS/K
0.05 %FS/K
Anahtarlama çıkışı
NPN PNP
Anahtarlama fonksiyonu
Pencere karşılaştırıcı Serbestçe programlanabilir Sabit histerezisli eşik değer Değişken histerezisli eşik değer
Anahtarlama elemanı işlevi
Normalde kapalı kontak Normalde açık kontak değiştirilebilir
Maks. çıkış akımı
100 mA
Analog çıkış
0 - 10 V
Çıkış karakteristik eğrisi başlangıç değeri
0 V
Çıkış karakteristiği nihai değer
10 V
Analog çıkışın doğruluğu ±% FS olarak
3 %FS
Doğrusallık hatası ±%FS
0.3 %FS
Kısa devre dayanımı
evet
Çalışma gerilimi aralığı DC
15 V ... 30 V
Ters polarite koruması
tüm elektrik bağlantıları için
Elektrik bağlantısı
Kablo Soket
Kablo uzunluğu
2.5 m
Montaj türü
aksesuarlarla
Montaj konumu
herhangi bir
Pnömatik bağlantı
QS-4 QS-6 QS-5/32 QS-1/4
Ürün ağırlığı
19 g ... 47 g
Gövde malzemesi
PA POM
Çalışmaya hazır durumu göstergesi
LED
Koruma türü
IP40
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 4

Aksesuarlar

Bağlantı kablosu 8078224
Bağlantı kablosu 8078224

NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078231
Bağlantı kablosu 8078231

NEBA-M8W3-U-5-N-LE3

Soket 8162294
Soket 8162294

NECB-S-M12G4-C2

Hortum 551456
Hortum 551456

PEN-4X0,75-BL

Hortum 551457
Hortum 551457

PEN-6X1-BL

Hortum 197383
Hortum 197383

PUN-H-4X0,75-BL

Hortum 197384
Hortum 197384

PUN-H-6X1-BL

Hortum 567946
Hortum 567946

PUN-H-5/32-BL-150-CB

Hortum 567948
Hortum 567948

PUN-H-1/4-BL-150-CB
