Festo/SPAN-B11R-G18M-PNLK-PNVBA-L1

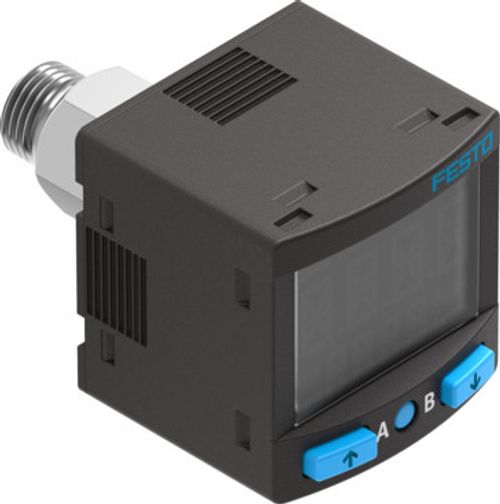

Basınç sensörü SPAN-B11R-G18M-PNLK-PNVBA-L1 609149

Basınç sensörü SPAN-B11R-G18M-PNLK-PNVBA-L1 609149
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Sembol
00995685
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş
UL E322346
Malzeme hakkında not
RoHS uyumlu
Ölçme büyüklüğü
Bağıl basınç
Ölçüm metodu
Piezodirençli basınç sensörü
Basınç ölçüm aralığı başlangıç değeri
-0.1 MPa
Basınç ölçüm aralığı başlangıç değeri
-1 bar
Basınç ölçüm aralığı başlangıç değeri
-14.5 psi
Basınç ölçüm aralığı bitiş değeri
1 MPa
Basınç ölçüm aralığı bitiş değeri
10 bar
Basınç ölçüm aralığı bitiş değeri
145 psi
Maks. aşırı yük basıncı
15 bar
Aşırı yük basıncı
1.5 MPa
Aşırı yük basıncı
15 bar
Aşırı yük basıncı
217.5 psi
İşletim ortamı
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
İşletim / kontrol ortamı hakkında not
Yağlı işletim mümkün
Akışkan sıcaklığı
0 °C ... 50 °C
Ortam sıcaklığı
0 °C ... 50 °C
Doğruluk ±% FS
1.5 %FS
Tekrarlama hassasiyeti ± %FS
0.3 %FS
Sıcaklık katsayısı ±%FS/K
0.05 %FS/K
Anahtarlama çıkışı
2 x PNP veya 2 x NPN değiştirilebilir
Anahtarlama fonksiyonu
Pencere karşılaştırıcı Eşik değeri karşılaştırıcı Otomatik fark denetimi
Anahtarlama elemanı işlevi
Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt
Maks. çıkış akımı
100 mA
Analog çıkış
0 - 10 V 4 - 20 mA 1 - 5 V
Maks. yük direnci akım çıkışı
500 Ohm
Min. yük direnci gerilim çıkışı
20 kOhm
Kısa devre dayanımı
evet
Protokol
IO-Link
IO-Link, protokol versiyonu
Cihaz V 1.1
IO-Link, profil
Akıllı sensör profili
IO-Link, işlev sınıfları
İkili veri kanalı (BDC) İşlem verisi değişkeni (PDV) Kimlik Diagnostik Öğretme kanalı
IO-Link, Communication mode
COM2 (38,4 kBaud)
IO-Link, SIO modu desteği
Evet
IO-Link, Port class
A
IO-Link, işlem verileri genişliği çıkış
0 bayt
IO-Link, işlem verileri genişliği IN
2 bayt
IO-Link, proses verileri içeriği IN
14 bit PDV (basınç ölçüm değeri) 2 bit BDC (basınç denetimi)
IO-Link, minimum çevrim süresi
3 ms
IO-Link, veri belleği gerekli
500 Bayt
Çalışma gerilimi aralığı DC
15 V ... 30 V
Ters polarite koruması
tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü
Soket
Elektrik bağlantısı 1, bağlantı teknolojisi
Bağlantı şeması L1J
Elektrik bağlantısı 1, kutup/damar sayısı
4
Elektrik bağlantısı 1, bağlantı şeması
00995428
Montaj türü
Ön panel montajı diş ile duvar/yüzey tutucu ile
Montaj konumu
herhangi bir
Pnömatik bağlantı
Erkek diş G1/8 Dişi diş M5
Ürün ağırlığı
46 g
Gövde malzemesi
PA takviyeli
Ortamla temas eden malzemeler
FPM yüksek alaşımlı paslanmaz çelik
Gösterge türü
LCD ışık
Görüntülenebilir birim(ler)
MPa bar inH2O inHg kPa kgf/cm² mbar mmHg psi
Ayar seçenekleri
IO-Link Öğretmek ekran ve butonlar aracılığıyla
Manipülasyon koruması
IO-Link PIN kodu
Eşik değerlerinin ayar aralığı
0 % ... 100 %
Histerezis ayar aralığı
0 % ... 90 %
Koruma türü
IP40
Korozyon direnci sınıfı KBK
2 - orta derece korozyona maruziyet
LABS uygunluğu
VDMA24364-B1/B2-L
Lityum-iyon bataryaların üretimi için uygunluk
Kütle oranı olarak %1'den fazla bakır, çinko veya nikel içeren metaller kullanılmaz.İstisnalar, çeliklerdeki nikel, kimyasal olarak nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinlerdir.
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 4

Aksesuarlar

Elektrik adaptörü 8000326
Elektrik adaptörü 8000326

SASC-P4-A-M8-A

Elektrik adaptörü 8000327
Elektrik adaptörü 8000327

SASC-P4-A-M8-S

Montaj braketi 8003354
Montaj braketi 8003354

SAMH-PU-A

Panel montaj takımı 8035561
Panel montaj takımı 8035561

SAMH-PN-F

Koruma Gövdesi 8035560
Koruma Gövdesi 8035560

SACC-PN-G

Duvar montajı 8035563
Duvar montajı 8035563

SAMH-PN-W

Bağlantı kablosu 8078228
Bağlantı kablosu 8078228

NEBA-M8G4-U-5-N-LE4

Bağlantı kablosu 8078233
Bağlantı kablosu 8078233

NEBA-M8W4-U-2.5-N-LE4

Bağlantı kablosu 8078227
Bağlantı kablosu 8078227

NEBA-M8G4-U-2.5-N-LE4

Bağlantı kablosu 572576
Bağlantı kablosu 572576

NEBS-L1G4-K-2.5-LE4

Bağlantı kablosu 572577
Bağlantı kablosu 572577

NEBS-L1G4-K-5-LE4

Bağlantı kablosu 8078234
Bağlantı kablosu 8078234

NEBA-M8W4-U-5-N-LE4

L-Dirsek Bağlantı Elemanı 8030209
L-Dirsek Bağlantı Elemanı 8030209

NPFC-L-2G18-F

Çabuk Bağlantı Rakoru 130710
Çabuk Bağlantı Rakoru 130710

QSF-1/8-6-B-100

Çabuk Bağlantı Rakoru 153023
Çabuk Bağlantı Rakoru 153023

QSF-1/8-6-B

Çabuk Bağlantı Rakoru 153022
Çabuk Bağlantı Rakoru 153022

QSF-1/8-4-B

Çabuk Bağlantı Rakoru 130711
Çabuk Bağlantı Rakoru 130711

QSF-1/8-8-B-50

Çabuk Bağlantı Rakoru 130709
Çabuk Bağlantı Rakoru 130709

QSF-1/8-4-B-100

Çabuk Bağlantı Rakoru 153025
Çabuk Bağlantı Rakoru 153025

QSF-1/8-8-B

L-Dirsek Bağlantı Elemanı 8030216
L-Dirsek Bağlantı Elemanı 8030216

NPFC-L-R18-G18-MF

L-Dirsek Bağlantı Elemanı 8030223
L-Dirsek Bağlantı Elemanı 8030223

NPFC-L-2R18-M
