Festo/SPAU-

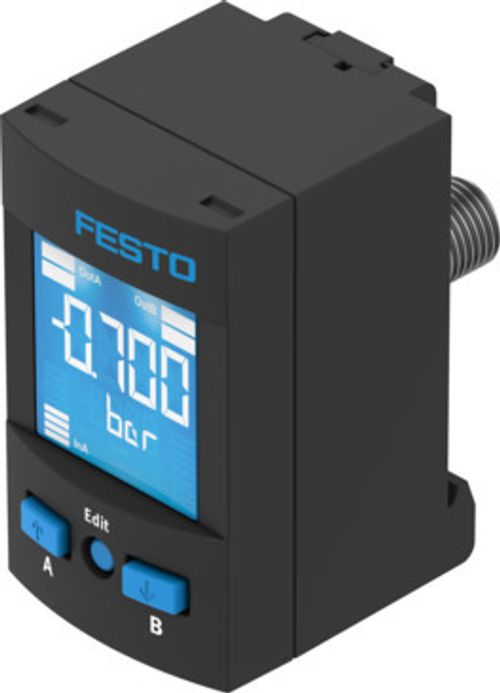

Basınç sensörü SPAU- 8001200

Ürün verileri
68 parametreTeknik Özellikler
- Sembol
- 00995410 00995411 00995412
- Ruhsat
- RCM işareti c UL us - Listelenmiş (OL)
- CE işareti (bkz. Uygunluk Beyanı)
- AB EMC direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)
- EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- KC işareti
- KC-EMC
- Malzeme hakkında not
- RoHS uyumlu
- Ölçme büyüklüğü
- Bağıl basınç
- Ölçüm metodu
- Piezodirençli basınç sensörü
- Basınç ölçüm aralığı başlangıç değeri
- -0.1 MPa
- Basınç ölçüm aralığı başlangıç değeri
- -1 bar
- Basınç ölçüm aralığı başlangıç değeri
- -14.5 psi
- Basınç ölçüm aralığı bitiş değeri
- 1.6 MPa
- Basınç ölçüm aralığı bitiş değeri
- 16 bar
- Basınç ölçüm aralığı bitiş değeri
- 232 psi
- Aşırı yük basıncı
- 2 MPa
- Aşırı yük basıncı
- 20 bar
- Aşırı yük basıncı
- 290 psi
- İşletim ortamı
- ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
- İşletim / kontrol ortamı hakkında not
- Yağlı işletim mümkün
- Akışkan sıcaklığı
- 0 °C ... 50 °C
- Ortam sıcaklığı
- 0 °C ... 50 °C
- Çözünürlük ADC
- 12 bit
- Doğruluk ±% FS
- 1.5 %FS
- Tekrarlama hassasiyeti ± %FS
- 0.3 %FS
- Sıcaklık katsayısı ±%FS/K
- 0.05 %FS/K
- Anahtarlama çıkışı
- 2 x PNP veya 2 x NPN değiştirilebilir 2xPNP
- Anahtarlama fonksiyonu
- Serbestçe programlanabilir
- Anahtarlama elemanı işlevi
- Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt
- Maks. çıkış akımı
- 100 mA
- Analog çıkış
- 0 - 10 V 4 - 20 mA 1 - 5 V
- Yükselme zamanı
- 3 ms
- Maks. yük direnci akım çıkışı
- 500 Ohm
- Min. yük direnci gerilim çıkışı
- 10 kOhm
- Kısa devre dayanımı
- evet
- Protokol
- IO-Link
- IO-Link, protokol versiyonu
- Cihaz V 1.1
- IO-Link, profil
- Akıllı sensör profili
- IO-Link, işlev sınıfları
- İkili veri kanalı (BDC) İşlem verisi değişkeni (PDV) Kimlik Diagnostik Öğretme kanalı
- IO-Link, Communication mode
- COM2 (38,4 kBaud)
- IO-Link, SIO modu desteği
- Evet
- IO-Link, Port class
- A
- IO-Link, işlem verileri genişliği çıkış
- 0 bayt
- IO-Link, işlem verileri genişliği IN
- 2 bayt
- IO-Link, proses verileri içeriği IN
- 14 bit PDV (basınç ölçüm değeri) 2 bit BDC (basınç denetimi)
- IO-Link, minimum çevrim süresi
- 3 ms
- IO-Link, veri belleği gerekli
- 500 Bayt
- Çalışma gerilimi aralığı DC
- 20 V ... 30 V
- Ters polarite koruması
- tüm elektrik bağlantıları için
- Elektrik bağlantısı 1, bağlantı türü
- Soket
- Elektrik bağlantısı 1, bağlantı teknolojisi
- M12x1, EN 61076-2-101'e göre A kodlu M8x1, EN 61076-2-104'e göre A kodlu
- Elektrik bağlantısı 1, kutup/damar sayısı
- 4
- Elektrik bağlantısı 1, montaj türü
- döndürülemez
- Elektrik bağlantısı 1, uyumlu montaj tipi
- Geçmeli kilitle uyumlu Döndürülebilir vida kilidiyle uyumlu
- Elektrik bağlantısı 1, bağlantı şeması
- 00991171 00995386
- Montaj türü
- isteğe bağlı olarak: Ön panel montajı bakım ünitesinde diş ile şapka raylı duvar/yüzey tutucu ile
- Montaj konumu
- herhangi bir
- Pnömatik bağlantı
- M5 M7 G1/8 R1/8 R1/4 1/8 NPT QS-4 QS-6 QS-5/32
- Ürün ağırlığı
- 40 g ... 80 g
- Ortamla temas eden malzemeler
- FPM Pirinç, nikel kaplı NBR PA takviyeli yüksek alaşımlı paslanmaz çelik
- Gösterge türü
- LCD ışık LED
- Görüntülenebilir birim(ler)
- MPa bar inH2O inHg kPa kgf/cm² mmHg psi
- Ayar seçenekleri
- IO-Link Öğretmek ekran ve butonlar aracılığıyla
- Manipülasyon koruması
- IO-Link PIN kodu
- Eşik değerlerinin ayar aralığı
- 0 % ... 100 %
- Histerezis ayar aralığı
- 0 % ... 90 %
- Koruma türü
- IP65 IP67
- Korozyon direnci sınıfı KBK
- 2 - orta derece korozyona maruziyet
- LABS uygunluğu
- VDMA24364-B1/B2-L
Aksesuarlar

Koruma Gövdesi 8003353
SACC-PU-G

Bağlantı kablosu 8078239
NEBA-M12G5-U-2.5-N-LE4

Bağlantı kablosu 8078240
NEBA-M12G5-U-5-N-LE4

Bağlantı kablosu 8078248
NEBA-M12W5-U-2.5-N-LE4

Bağlantı kablosu 8078249
NEBA-M12W5-U-5-N-LE4

Hortum 197376
PUN-H-4X0,75-NT

Hortum 197377
PUN-H-6X1-NT

Hortum 197383
PUN-H-4X0,75-BL

Hortum 197384
PUN-H-6X1-BL

Hortum 197390
PUN-H-4X0,75-SW

Hortum 197391
PUN-H-6X1-SW

Hortum 8048671
PUN-H-4X0,75-TBL

Hortum 8048681
PUN-H-6X1-TBL
