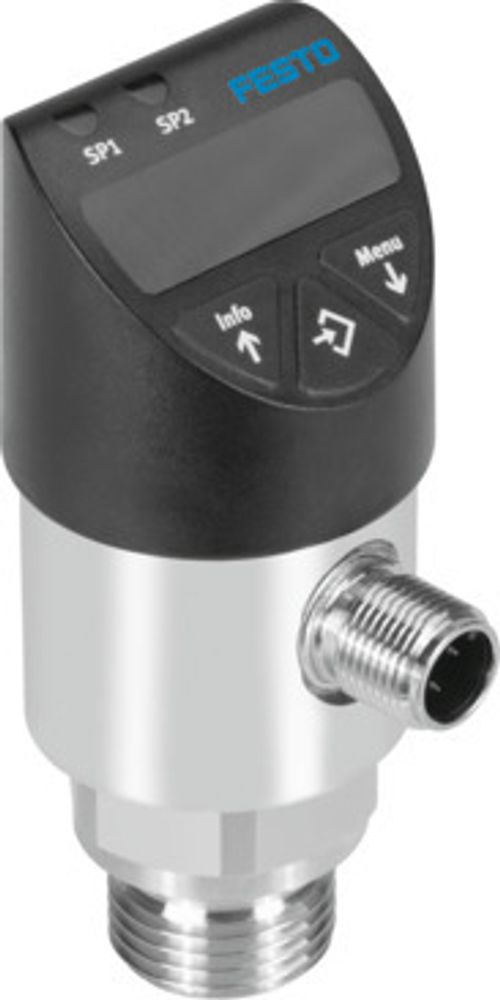

Basınç sensörü SPAW-B11R-G12M-2NV-M12 8022840

Basınç sensörü SPAW-B11R-G12M-2NV-M12 8022840
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Sembol
00995380
Ruhsat
RCM işareti c UL us - Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Malzeme hakkında not
RoHS uyumlu
Ölçme büyüklüğü
Bağıl basınç
Ölçüm metodu
Metal ince film basınç sensörü
Basınç ölçüm aralığı başlangıç değeri
-0.1 MPa
Basınç ölçüm aralığı başlangıç değeri
-1 bar
Basınç ölçüm aralığı başlangıç değeri
-14.5 psi
Basınç ölçüm aralığı bitiş değeri
1 MPa
Basınç ölçüm aralığı bitiş değeri
10 bar
Basınç ölçüm aralığı bitiş değeri
145 psi
Aşırı yük basıncı
2 MPa
Aşırı yük basıncı
20 bar
Aşırı yük basıncı
290 psi
İşletim ortamı
ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava Sıvı akışkanlar Gaz akışkanlar
Akışkan sıcaklığı
-20 °C ... 85 °C
Ortam sıcaklığı
0 °C ... 80 °C
Doğruluk ±% FS
1 %FS
Tekrarlama hassasiyeti ± %FS
0.15 %FS
Anahtarlama çıkışı
2xNPN
Anahtarlama fonksiyonu
Serbestçe programlanabilir
Anahtarlama elemanı işlevi
değiştirilebilir
Maks. çıkış akımı
250 mA
Analog çıkış
0 - 10 V
Yükselme zamanı
3 ms
Kısa devre dayanımı
evet
Çalışma gerilimi aralığı DC
15 V ... 35 V
Ters polarite koruması
çalışma voltajı için
Elektrik bağlantısı 1, bağlantı türü
Soket
Elektrik bağlantısı 1, bağlantı teknolojisi
M12x1, EN 61076-2-101'e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı
5
Elektrik bağlantısı 1, montaj türü
Vida kilidi
Elektrik bağlantısı 1, bağlantı şeması
00995383
Montaj türü
Erkek diş ile
Pnömatik bağlantı
Erkek diş G1/2
Ürün ağırlığı
230 g
Gövde malzemesi
ABS yüksek alaşımlı paslanmaz çelik
Ortamla temas eden malzemeler
yüksek alaşımlı paslanmaz çelik
Sızdırmazlık halkası malzemesi
NBR
Gösterge türü
4 haneli alfanümerik LED gösterge
Görüntülenebilir birim(ler)
MPa bar kPa kg/cm² psi
Anahtarlama durumu göstergesi
Kırmızı LED
Ayar seçenekleri
ekran ve butonlar aracılığıyla
Manipülasyon koruması
PIN kodu
Eşik değerlerinin ayar aralığı
0.5 % ... 100 %
Histerezis ayar aralığı
0.5 % ... 99.5 %
Koruma türü
IP65 IP67
Korozyon direnci sınıfı KBK
4 - oldukça yoğun korozyona maruziyet
LABS uygunluğu
VDMA24364 Zone III
