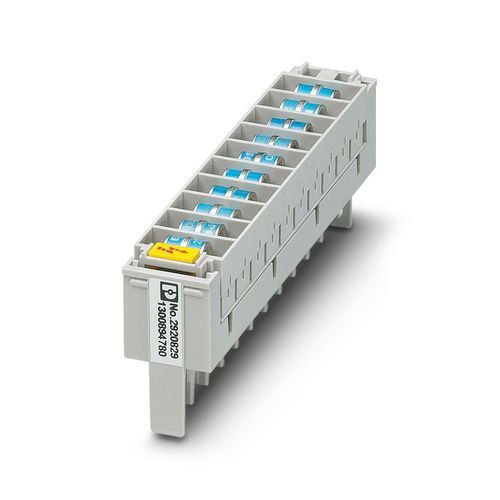

CT 10-2/2-GS/3E-110AC - Magazin 2920829



10 çift iletken için LSA-PLUS kaba koruma magazini, 10 adet üç elektrodlu gazlı arestörle donatılmıştır.
CT 10-2/2-GS/3E-110AC - Magazin 2920829
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Bilgi teknolojisi için aşırı gerilim koruması
Ürün gamı
COMTRAB
IEC kategorisi
C2C3D1
Tasarım
LSA-PLUS modülü
Kutup sayısı
20
Aşırı gerilim koruması arızalı mesajı
hiçbiri
Modül başına kablo çifti
10
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Nominal gerilim UN
110 V AC
Bağlantı yöntemi
CT-TERMIBLOCK ve LSA-PLUS ayırma ve anahtarlama dizilerine takılabilir
Boyutlu çizim
Genişlik
113,3 mm
Yükseklik
22,5 mm
Derinlik
41,35 mm
Renk
gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı
V-0
Muhafaza malzemesi
PBT
Açık yan taraf
Hayır
Hareket yönü
Line-Line & Line-Earth Ground
Maksimum sürekli gerilim UC
60 V DC130 V AC
Nominal akım
1,5 A AC (kanal başına)150 mA DC (kanal başına)
İşletme etkin akımı IC, UC'de
≤ 1 µA (kanal başına)
Toprak iletkeni akımı IPE
≤ 20 µA
Nominal deşarj akımı In (8/20) µs (İletken-Yer)
5 kA
Darbe deşarj akımı Iimp (10/350) µs (kablo-toprak)
2,5 kA
Nominal darbe akımı Ian (10/1000) µs (kablo-toprak)
100 A
1 kV/µs kıvılcımda çıkış gerilimi sınırlaması (kablo-toprak)
≤ 500 V
Tepki süresi tA (kablo-toprak)
≤ 100 ns
Kapasite (İletken-Yer)
tip. 5 pF
Yol başına direnç
≤ 10 mΩ
Aşırı gerilim koruması arızalı mesajı
hiçbiri
Pals dayanımı (kablo-toprak)
C2 - 10 kV / 5 kAC3 - 100 AD1 - 2,5 kA
Alternatif akım taşıma kapasitesi (kablo-toprak)
10 A - 1 s
Koruma sınıf
IP20
Ortam sıcaklığı (çalışma)
-25 °C ... 75 °C
Rakım
≤ 2000 mm (amsl)
Standartlar/yönetmelikler
VDE 0110-1 / IEC 60664-1
Standartlar/spesifikasyonlar
IEC 61643-21
Not
2000 + baskı hatası 2001 + A1:2008, değişiklik + A2:2012
Standartlar/spesifikasyonlar
EN 61643-21
Not
2001 + A1:2009 + A2:2013
Montaj tipi
CT-TERMIBLOCK ve LSA-PLUS ayrıma dizisi üzerinde
