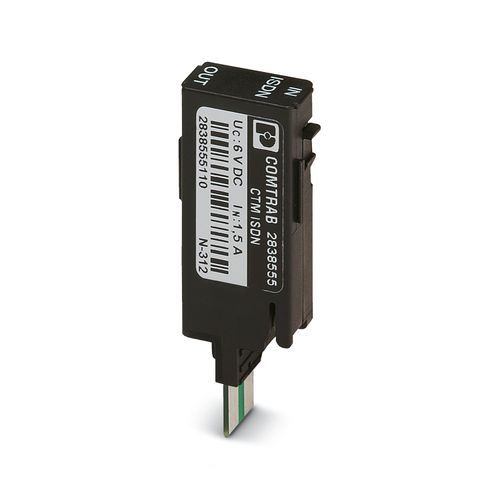

CTM ISDN - Aşırı gerilim koruma fişi 2838555
LSA-PLUS fiş (COMTRAB CTM), ISDN So arabiriminin 1 çift iletkeni için koruyucu devreli.

Ürün verileri
57 parametreTeknik Özellikler
- Ürün tipi
- Ölçü ve kontrol teknolojisi için aşırı gerilim koruması
- Ürün gamı
- COMTRAB
- IEC kategorisi
- B2C2C3D1C1
- VDE gereklilik sınıfı
- B2C2C3D1C1
- Tasarım
- LSA-PLUS modülü
- Kutup sayısı
- 2
- Aşırı gerilim koruması arızalı mesajı
- hiçbiri
- Arestör CHECKMASTER ile test edilebilir, yazılım sürümü:
- SW rev. 1,10'den itibaren
- Modül başına kablo çifti
- 1
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 2
- Nominal gerilim UN
- 6 V DC
- Bağlantı yöntemi
- CT-TERMIBLOCK ve LSA-PLUS ayırma ve anahtarlama dizilerine takılabilir
- Boyutlu çizim
- Genişlik
- 9,5 mm
- Yükseklik
- 21 mm
- Derinlik
- 53,5 mm
- Renk
- siyah (RAL 9005)Bakır renginde
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Muhafaza malzemesi
- PA
- Açık yan taraf
- Hayır
- Hareket yönü
- Line-Line & Line-Earth Ground
- Maksimum sürekli gerilim UC
- ± 6 V DC
- Nominal akım
- 1,5 A (25 °C)
- Toprak iletkeni akımı IPE
- ≤ 2 µA
- Nominal deşarj akımı In (8/20) µs (kablo-kablo)
- 350 A
- Nominal deşarj akımı In (8/20) µs (İletken-Yer)
- 5 kA
- Darbe deşarj akımı Iimp (10/350) µs (kablo-toprak)
- 1 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 10 kA
- Toplam darbe deşarj akımı Itotal (10/350) µs
- 2,5 kA
- Maks. deşarj akımı Imax (8/20) µs maksimum (kablo-toprak)
- 10 kA (toplamda)
- Nominal darbe akımı Ian (10/1000) µs (kablo-kablo)
- 100 A100 A
- 1 kV/µs kıvılcımda çıkış gerilimi sınırlaması (kablo-kablo)
- ≤ 60 V
- 1 kV/µs kıvılcımda çıkış gerilimi sınırlaması (kablo-toprak)
- ≤ 700 V
- 1 kV/µs (kablo-kablo) statikte çıkış gerilimi sınırlaması
- ≤ 15 V
- 1 kV/µs (kablo-toprak) statikte çıkış gerilimi sınırlaması
- ≤ 700 V
- In'de artık gerilim, (iletken-iletken)
- ≤ 32 V
- In'de artık gerilim, (iletken-toprak)
- ≤ 55 V
- Ian'de (10/1000) µs artık gerilim (kablo-kablo)
- ≤ 18 V
- Ian'de (10/1000) µs artık gerilim (kablo-toprak)
- ≤ 12 V
- Gerilim koruma seviyesi Up (kablo-kablo)
- ≤ 35 V (C1 - 700 V/350 A)≤ 18 V (C3 - 7,5 kV / 100 A)
- Gerilim koruma seviyesi Up (kablo-toprak)
- ≤ 700 V (C2 - 10 kV / 5 kA, kıvılcım)≤ 55 V (C2 - 10 kV / 5 kA, statik)≤ 700 V (C3 - 7,5 kV / 100 A, kıvılcım)≤ 12 V (C3 - 7,5 kV / 100 A, statik)
- Tepki süresi tA (kablo-kablo)
- ≤ 500 ns
- Tepki süresi tA (kablo-toprak)
- ≤ 100 ns
- Giriş zayıflama aE, sym.
- 0,3 dB (≤ 45 MHz)
- Kesme frekansı fg (3 dB), 100 Ω sistemde simetrik
- ≥ 100 MHz
- Kapasite (İletken-İletken)
- 25 pF (f=1 MHz / VR= 0 V)
- Aşırı gerilim koruması arızalı mesajı
- hiçbiri
- Pals dayanımı (kablo-kablo)
- C2 - 4 kV / 2 kAC3 - 100 AB2 - 4 kV / 100 A
- Pals dayanımı (kablo-toprak)
- C2 - 4 kV / 2 kAC3 - 100 AB2 - 4 kV / 100 AD1 - 1 kA
- Koruma sınıf
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 75 °C
- VDE gereklilik sınıfı
- B2C2C3D1C1
- Standartlar/yönetmelikler
- DIN VDE 0110-1 / IEC 60664-1IEC 61643-21IEC 61643-21
- Standartlar/spesifikasyonlar
- IEC 61643-21
- Not
- 2000
- Montaj tipi
- CT-TERMIBLOCK ve LSA-PLUS ayrıma dizisi üzerinde
