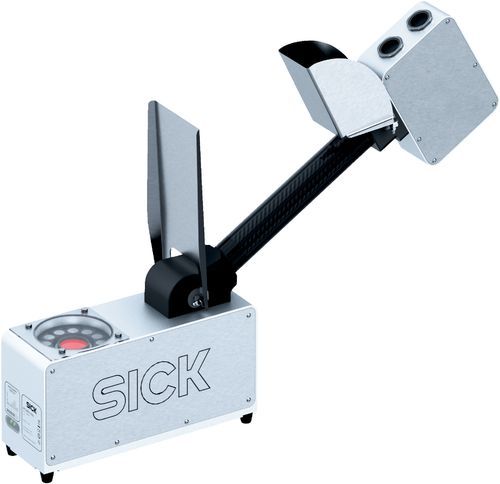

BPS5400-1242



Robot kılavuz sistemleri | Body Position System, BPS5400-1242 | Optik göstergeler: 5 x durum göstergesi, 5 x LED bar tipi gösterge, 1 yeşil/kırmızı geri bildirim noktası | İşletim ortam sıcaklığı: 0 °C ... +45 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız) | Depo ortam sıcaklığı: –10 °C ... +70 °C | Boyutlar, sistem (U x G x Y): 720 mm x 460 mm x 100 mm
BPS5400-1242
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Görev
Araç gövdesi pozisyonunun temassız algılanması
Uygulamalar

Kalite denetimi

Respot kaynağı

Pim kaynağı

Malzeme yükleme/boşaltma

Görüş alanı (G x Y)
120 mm x 280 mm
Işık kaynağı
VI83I-RD2023M0, 2066563, Entegre aydınlatma LED'Leri: λ = 620 ± 30 nm
Lazer sınıfı
2M
Odak
Sabit odak
Sensör
CMOS matris sensörü, gri ton değeri
Sensör çözünürlüğü
2.048 px x 2.048 px (4,2 Mpixel)
Spektral aralık
Yakl. 400 nm ... 900 nm
Lens arabirimi
C-Mount
Çalışma mesafesi
1.200 mm
Besleme Gerilimi
24 V DC 1)
Güç tüketimi
4 A, maks.
Yuva malzemesi

Alüminyum döküm

Paslanmaz çelik

Ön cam materyali
Polycarbonat (PC)
Boyutlar, sistem (U x G x Y)
720 mm x 460 mm x 100 mm
Ağırlık
8 kg
Koruma sınıfı
IP65 (EN 60529:1991 , EN 60529/A1:2000 , EN 60529/A2:2013 , EN 60529/A2/AC:2019)
Koruma sınıfı
III 2)
Bağlantılar

1 x M12, 5 pin L kodlamalı fiş (güvenlik devresi, gerilim kaynağı)

1 x M12, 8 pin X kodlamalı soket (ProfiNet, Gigabit Ethernet)

Döngü süresi
1,8 s ... 2 s
Ethernet
✔ , TCP/IP
Fonksiyon
EtherNet/IP
UDP / PROFINET
FTP
HTTP
Veri aktarma hızı
10/100/1.000 Mbit/s
Kullanıcı arayüzü
Web sunucu
Optik göstergeler
5 x durum göstergesi, 5 x LED bar tipi gösterge, 1 yeşil/kırmızı geri bildirim noktası
Veri depolama ve çağırma
SSD sürücülü BPS-TDC
İşletim ortam sıcaklığı
0 °C ... +45 °C, izin verilen bağıl nem: %0 ... %90 (yoğuşmasız)
Depo ortam sıcaklığı
–10 °C ... +70 °C 1)
ECLASS 5.0
27381501
ECLASS 5.1.4
27381501
ECLASS 6.0
27381590
ECLASS 6.2
27381590
ECLASS 7.0
27381590
ECLASS 8.0
27381590
ECLASS 8.1
27381590
ECLASS 9.0
27381590
ECLASS 10.0
27381590
ECLASS 11.0
27381591
ECLASS 12.0
27381591
