Sick/Güvenli ışık bariyerleri

PM4-A207110000000

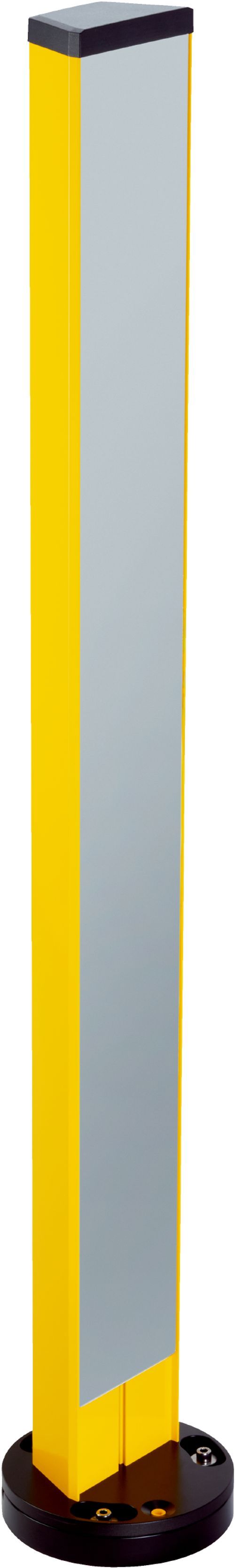

Güvenli ışık bariyerleri | Boydan boya aynaya sahip ayna kolonu, PM4-A207110000000 | Uygulama: PM4 Mirror Column | Kolon yüksekliği: 2.074,5 mm | Ayna uzunluğu: 2.002 mm | deTec güvenli ışık bariyeri için uygundur: Koruma alanı yüksekliği ≤ 1.800 mm | deTem güvenlik bariyeri için uygundur: Tercihe göre | Teslimat Kapsamı: Ön montajı yapılmış hizalama plakası ve çıkartılabilir uç kapaklı PM4 ayna kolonu, Tesviye terazili, hassas hizalama çarklı ve başsız vidalı taban plakası, Hizalama plakasını taban plakasına sabitlemek için M8 vidalar ve rondelalar, İndirmek için kullanma kılavuzu
PM4-A207110000000
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Açıklama

Işın yönlendirme için sabit monte edilmiş aynaya sahip PM3 Mirror Column.

Çok taraflı erişim güvenliğine olanak sağlar.

Montaj şekli
Zeminde mekanik ankraj
Teslimat Kapsamı

Ön montajı yapılmış hizalama plakası ve çıkartılabilir uç kapaklı PM4 ayna kolonu

Tesviye terazili, hassas hizalama çarklı ve başsız vidalı taban plakası

Hizalama plakasını taban plakasına sabitlemek için M8 vidalar ve rondelalar

İndirmek için kullanma kılavuzu

Kolon yüksekliği
2.074,5 mm
Ayna yüksekliği
2.002 mm
Uygun olduğu cihaz çeşitleri
deTec güvenli ışık bariyeri
Koruma alanı yüksekliği ≤ 1.800 mm
deTem güvenlik bariyeri
Tercihe göre
Hizalama
Komple hizalama işlemi, taban plakasının seviyesi ayarlanarak ve hizalama plakası kolonun ayağından döndürülerek gerçekleşir.
Hizalama yardımı işareti (–45°, 0°, 45°)
✔
Hassas hizalama çarkı
✔
Seviye ayarı için başsız vida
✔
Terazileme düzeyi
✔
Malzeme
Kolon profili
Alüminyum (toz kaplı)
Hizalama plakası
Alüminyum (toz kaplı)
Taban plakası
Alüminyum (toz kaplı)
Hassas hizalama çarkı
PA6
Uç kapak
ABS
Boyutlar
Boyutsal çizimine bakınız
L1
2.014 mm 1)
L2
2.074,5 mm 2)
L3
2.002 mm 3)
Kolon profili kesiti
136 mm x 75,7 mm
Taban plakası çapı
195 mm
Ağırlık
11,99 kg
Depolama sıcaklığı
–30 °C ... +70 °C
Hava nemliliği
15 % ... 95 %, yoğuşmasız
ECLASS 5.0
27279203
ECLASS 5.1.4
27279203
ECLASS 6.0
27279203
ECLASS 6.2
27279203
ECLASS 7.0
27279203
ECLASS 8.0
27279203
ECLASS 8.1
27279203
ECLASS 9.0
27273601
ECLASS 10.0
27273601
ECLASS 11.0
27273601
ETIM 5.0
EC002467
ETIM 6.0
EC002467
ETIM 7.0
EC002467
ETIM 8.0
EC002467
UNSPSC 16.0901
39111609
