Sick/Güvenli ışık bariyerleri

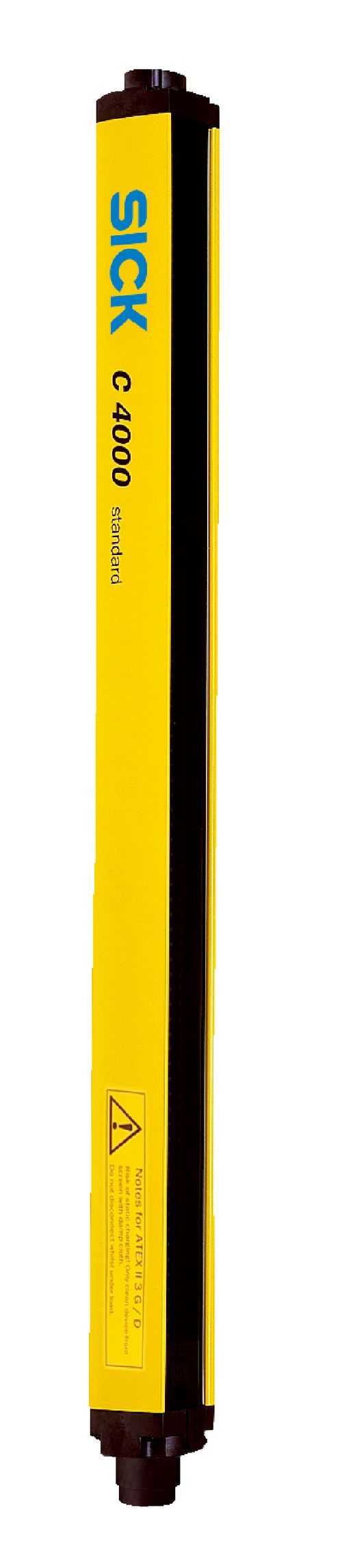

C40S-S129, C40E-S129



Güvenli ışık bariyerleri | C4000 Entry/Exit ATEX II 3G/3D | Sistem parçası: Çift | Uygulama alanı: Patlayıcı ortam | Ex onayları: ATEX Gaz için: II 3G Ex nA op is IIC T4 Gc X, ATEX Toz için: II 3D Ex tc IIIC T135°C Dc | Kullanım: Tek sistem olarak | Emniyet seviyesi: PL e, SIL 3, Tip 4 | Çözünürlük: 20 mm | Tarama mesafesi: 21 m | Koruma alanı yüksekliği: 900 mm | Bağlantı tipi: Hirschmann erkek konnektörü M26, 12 pinli | Koruma sınıfı: IP65
C40S-S129, C40E-S129
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Uygulama alanı
Patlayıcı ortam
Ex onayları

ATEX Gaz için: II 3G Ex nA op is IIC T4 Gc X

ATEX Toz için: II 3D Ex tc IIIC T135°C Dc

Sistem parçası
Çift
Çözünürlük
20 mm
Koruma alanı yüksekliği
900 mm
Tarama mesafesi
21 m
Senkronizasyon
Optik senkronizasyon
Tip
Tip 4 (IEC 61496-1)
Güvenlik için entegrasyon seviyesi
SIL 3 (IEC 61508)
Kategori
Kategori 4 (EN ISO 13849)
Performans seviyesi
PL e (EN ISO 13849)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)
15 x 10-9 (EN ISO 13849)
TM (kullanım ömrü)
20 yıl (EN ISO 13849)
Hata durumunda emniyetli durum
En az bir OSSD KAPALI durumda bulunur.
Koruma modu
✔
Konfigüre edilebilir tarama mesafesi
✔
Nesne şeklini tanıma için dinamik körleme
✔
EFI üzerinden güvenli SICK cihaz haberleşmesi
✔
Bypass
✔
İşletim türünün değiştirilmesi
✔
Sistem bağlantısı
Hirschmann erkek konnektörü M26, 12 pinli
Kablo bağlantısının yönü
Düz
Çapraz kablolama
0,75 mm²
İzin verilen hat uzunluğu
50 m 1)
Konfigürasyon bağlantısı
Dişi konnektör M8, 4 pinli
Konfigürasyon metodu
CDS'li PC (Konfigürasyon ve diyagnoz yazılımı)
Gösterge elemanları
7 segment göstergesi
Koruma sınıfı
III (IEC 61140)
Gerilim kaynağı Uv
24 V DC (19,2 V ... 28,8 V) 1)
Sinyal taşıma
≤ 10 % 2)
Güvenlik çıkışları (OSSD’ler)
Çıkış türü
2 PNP-Yarı iletken, kısa devre korumalı, çapraz devre denetimli 3)
AÇIK durumu, anahtarlama gerilimi YÜKSEK
24 V DC (UV – 2,25 V DC ... UV)
KAPALI durumu, anahtarlama gerilimi ALÇAK
≤ 2 V DC
OSSD’nin akım yükleme kapasitesi
≤ 500 mA
Diagnostik çıkış (ADO)
Çıkış türü
PNP-Yarı iletken, kısa devre korumalı 3)
Çıkış gerilimi YÜKSEK (aktif)
24 V DC (UV – 4,2 V DC ... UV)
Çıkış gerilimi DÜŞÜK (devre dışı)
Yüksek ohm dereceli
Çıkış akımı YÜKSEK (aktif)
≤ 100 mA
Boyutlar
Boyutsal çizimine bakınız
Gövde kesiti
48 mm x 40 mm
Gövde malzemesi
Alüminyum ekstrüzyon profil
Koruma sınıfı
IP65 (EN 60529)
Çalışma ortamı sıcaklığı
0 °C ... +55 °C
Depolama sıcaklığı
–25 °C ... +70 °C
Hava nemliliği
15 % ... 95 %, yoğuşmasız
Titreşim dayanımı
5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
Darbe dayanımı
10 g, 16 ms (EN 60068-2-27)
Dalga uzunluğu
850 nm
Işık türü
Yakın kızılötesi (NIR), görülmez
ECLASS 5.0
27272704
ECLASS 5.1.4
27272704
ECLASS 6.0
27272704
ECLASS 6.2
27272704
ECLASS 7.0
27272704
ECLASS 8.0
27272704
ECLASS 8.1
27272704
ECLASS 9.0
27272704
ECLASS 10.0
27272704
ECLASS 11.0
27272704
ECLASS 12.0
27272704
ETIM 5.0
EC002549
ETIM 6.0
EC002549
ETIM 7.0
EC002549
ETIM 8.0
EC002549
UNSPSC 16.0901
46171620
