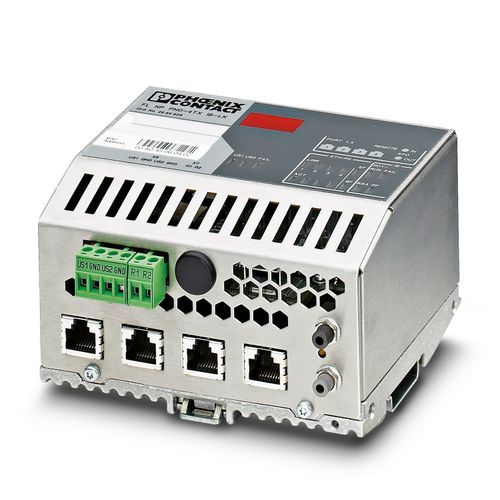

FL NP PND-4TX IB-LK - Proxy 2985929
PROFINET-RT için proxy, G4 özelliği, fiber optik için entegre 4-port switch'li INTERBUS proxy

Ürün verileri
39 parametreTeknik Özellikler
- Uygulamaya yönelik not
- Yalnızca endüstriyel kullanım için
- Ürün tipi
- Gateway'ler/proxy'ler
- Tasarım
- Stand-Alone
- Proses data sayısı
- 512 kelime
- Desteklenen cihaz sayısı
- maks. 512 (Kontrol sınıfı ve data yönüne bağlıdır)
- Parametre kanallı cihaz sayısı
- maks. 126 (512 kelime)
- Proses data sayısı
- 512 kelime
- PCP kelime sayısı
- 512 kelime
- I/O nod sayısı
- 8192
- Nominal durum için maksimum güç kaybı
- 8,4 W
- Besleme gerilimi (DC)
- 24 V DC
- Besleme gerilim aralığı
- 18,5 V DC ... 30,2 V DC
- Bağlantı beslemesi
- COMBICON üzerinden; maks. iletken kesit alanı 2.5 mm²
- Residüel dalgalanma
- 3,6 VPP (izin verilen gerilim aralığında )
- Tipik akım tüketimi
- tip. 350 mA
- Bağlantı yöntemi
- RJ45 dişi konnektör
- İletim hızı
- 10/100 MBit/s
- İletim uzunluğu
- 100 m
- Kanal sayısı
- 4
- Bus sistemi
- INTERBUS
- Bağlantı yöntemi
- F-SMA konnektörü
- İletim hızı
- 500 kBit/s / 2 MBit/s (anahtarlanabilir)
- İletim fiziği
- FO
- Kanal sayısı
- 1
- Durum göstergesi
- 7 dijit gösterge / diyagnostik LED'leri
- Genişlik
- 128 mm
- Yükseklik
- 95 mm
- Derinlik
- 69 mm
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C
- Ortam sıcaklığı (stok/nakliye)
- -25 °C ... 70 °C
- İzin verilen nem (çalışma)
- 10 % ... 95 % (yoğunlaşma yok)
- İzin verilen nem (stok/nakliye)
- 10 % ... 95 % (yoğunlaşma yok)
- Titreşim (çalışma)
- 5g, IEC 60068-2-6 standartlarına uygun
- Hava basıncı (çalışma)
- 80 kPa ... 108 kPa (Ortalama deniz seviyesinden 2000 m yükseklikte)
- Hava basıncı (stok/nakliye)
- 66 kPa ... 108 kPa (3000 m deniz seviyesinin üzerinde)
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- EMC direktifleriyle uyum
- EN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Elektrostatik deşarj (ESD) EN 61000-4-2/IEC 61000-4-2 Kriter B, ±6 kV kontak deşarjı, ±8 kV hava deşarjıEN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Elektromanyetik alanlar EN 61000-4-3/IEC 61000-4-3 Kriter A, Field yoğunluğu: 10 V/mEN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Hızlı transientler (burst) EN 61000-4-4/IEC 61000-4-4 Kriter A, tüm ±1 kV arabirimlerKriter B, tüm ±2 kV arabirimlerEN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Transient aşırı gerilim (surge) EN 61000-4-5/IEC 61000-4-5 Kriter B, DC besleme hatları: 0.5 kV/0.5 kV (simetrik/asimetrik), 1 kV fieldbus kablo ekranıEN 61000-6-2/IEC 61000-6-2 uyarınca bağışıklık testi Yayılan parazit EN 61000-4-6/IEC 61000-4-6 Kriter A; 10 V test gerilimiEN 61000-6-4/IEC 61000-6-4 uyarınca gürültü emisyon testi EN 55011 Sınıf A
- Montaj tipi
- DIN rayı montajı
