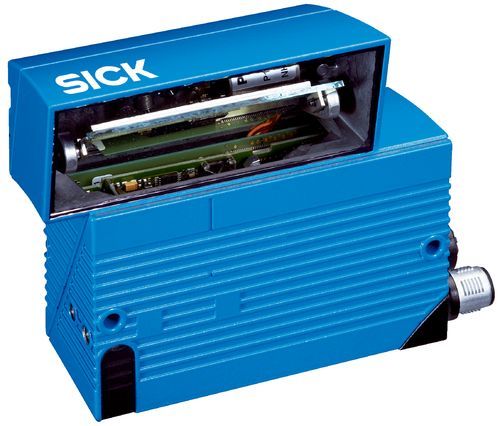

CLV630-6120



Sabit barkod okuyucular | CLV63x, CLV630-6120 | Optik odak: Sabit odak | İletişim arayüzü: Ethernet, PROFINET, EtherNet/IP™, EtherCAT®, Seri, CAN, CANopen, PROFIBUS DP | Yapı türü: Single Port döner köşe çeşidi (12 pin) | Maks. okuma mesafesi: 659 mm | Kod çözünürlüğü: 0,35 mm ... 1 mm | Kod baskı yöntemi: Etiket/Label (basılı kodlar) | Sensör tipi: Çizgisel okuyucu | Ön cam materyali: Cam | Soğuk hava deposu kullanımı: hayır | Koruma sınıfı: IP65
CLV630-6120
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Versiyon
Long Range
Bağlantı tipi
Ethernet
Okuma alanı
Hareketli ayna
Sensör tipi
Çizgisel okuyucu
Optik odak
Sabit odak
Işık kaynağı
Işık noktası, Lazer, görülür, kırmızı, 655 nm
Işık noktası
Daire şeklinde
Lazer sınıfı
2, 21 CFR 1040.10 düzeyindedir, “Laser Notice No. da belirtilen sapmalar hariç. 08. Mayıs 2019 tarihli 56” (EN 60825-1:2014+A11:2021, IEC 60825-1:2014)
Görüş açısı
≤ 50°
Okuma mesafesi
45 mm ... 659 mm 1)
Tarama frekansı
400 Hz ... 1.200 Hz
Kod çözünürlüğü
0,35 mm ... 1 mm
Hareketli ayna fonksiyonları
Sabit (pozisyon ayarlanabilir), salınımlı ( değişken ve sabit genlikli), One-Shot
Salınım frekansı
0,5 Hz ... 6,25 Hz
Sapma açısı
–20° ... 20°
Bağlantı tipi
2 x M12 yuvarlak soket bağlantıları (1 x 12 kutuplu soket, A kodlu, 1 x 4 kutuplu kutu, D kodlu) döndürülebilir soket ünitesi üzerinde
Besleme Gerilimi
18 V DC ... 30 V DC
Güç tüketimi
6 W
Gövde malzemesi
Alüminyum döküm
Gövde rengi
Açık mavi (RAL 5012)
Ön cam materyali
Cam
Koruma sınıfı
IP65 (EN 60529)
Koruma sınıfı
III (EN 61140)
Ağırlık
350 g, Bağlantı kablosuz
Boyutlar (U x G x Y)
95 mm x 107 mm x 41 mm 1)
MTBF
100.000 h
MTTF
40.000 h (Lazer diyot) 2)
Okunabilen kod yapıları
1D kodlar
Barkod tipleri
Kullanılan bütün kod türleri, Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey
Kod baskı yöntemi
Etiket/Label (basılı kodlar)
Baskı oranı
2:1 ... 3:1
Tarama başına kod sayısı

1 ... 20 (Standart kod çözücü)

1 ... 6 (SMART dekoder)

Okuma aralığı başına kod sayısı
1 ... 50 (otomatik ayırıcı)
Okuma aralığındaki karakter sayısı

5.000

500 (CAN Multiplexer fonksiyonu için)

Çoklu okuma sayısı
1 ... 99
Ethernet
✔ , TCP/IP
Fonksiyon
Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü
Veri aktarma hızı
10/100 Mbit/s
PROFINET
✔
Fonksiyon
PROFINET Single Port, PROFINET Dual Port (Harici CDF600-2 haberleşme modülü ile opsiyonel olarak sağlanır)
Veri aktarma hızı
10/100 Mbit/s
EtherNet/IP™
✔
Veri aktarma hızı
10/100 Mbit/s
EtherCAT®
✔
Haberleşme tipi
Harici fieldbus haberleşme modülü ile opsiyonel CDF600
Seri
✔ , RS-232, RS-422, RS-485
Fonksiyon
Veri arayüzü (okuma sonucu çıkışı), Servis arayüzü
Veri aktarma hızı
2.400 Baud ... 115,2 kBaud, AUX: 57,6 kBaud (RS-232)
CAN
✔
Fonksiyon
SICK CAN sensör ağı CSN (CAN Controller/CAN Device, Multiplexer/sunucu)
Veri aktarma hızı
20 kbit/s ... 1 Mbit/s
CANopen
✔
Veri aktarma hızı
20 kbit/s ... 1 Mbit/s
PROFIBUS DP
✔
Haberleşme tipi
Harici fieldbus haberleşme modülü ile opsiyonel CDF600-2
Dijital girişler
3 (“Sensör 1”, CDB620/CDM420 içindeki opsiyonel parametre hafızası CMC600 üzerinden 2 giriş)
Dijital çıkışlar
2 (CDB620/CDM420 içindeki opsiyonel parametre hafızası CMC600 üzerinden)
Okuma aralığı
Dijital girişler, serbest çalışma, seri arayüz, Otomatik tetikleme, CAN
Optik göstergeler
6 LEDs (Ready, Result, Lazer, Data, CAN, LNK TX, Okuyucu üzerindeki bar grafik ile okuma yüzdesi (10 LED'li))
Akustik göstergeler
Beeper/Buzzer (kapatılabilir, Sonuç göstergesi için fonksiyonlu donatılabilir)
Çalışma elemanları
2 tuş (seçme ve başlatma/durdurma fonksiyonları)
Konfigürasyon yazılımı
SOPAS ET
Hafıza kartı
MicroSD hafıza kartı (Flash-Card), opsiyonel
Elektromanyetik uyumluluk (EMV)
EN 61000-6-3 (2001-10) / EN 61000-6-2:2005
Titreşim dayanımı
EN 60068-2-6 (1995)
Darbe dayanımı
EN 60068-2-27 (1993)
Çalışma ortamı sıcaklığı
0 °C ... +40 °C
Depolama sıcaklığı
–20 °C ... +70 °C
İzin verilen rölatif nem
90 %, yoğuşmasız
Ortam ışığına dayanıklılık
2.000 lx, Barkod üzerinde
Barkod baskı kontrastı (PCS)
≥ 60 %
EU declaration of conformity
✔
UK declaration of conformity
✔
ACMA declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
KC-Mark sertifikası
✔
Ethercat sertifikası
✔
Profinet sertifikası
✔
BIS registration
✔
lazer güvenliği (IEC 60825-1) üretici beyanı
✔
ECLASS 5.0
27280102
ECLASS 5.1.4
27280102
ECLASS 6.0
27280102
ECLASS 6.2
27280102
ECLASS 7.0
27280102
ECLASS 8.0
27280102
ECLASS 8.1
27280102
ECLASS 9.0
27280102
ECLASS 10.0
27280102
ECLASS 11.0
27280102
ECLASS 12.0
27280102
ETIM 5.0
EC002550
ETIM 6.0
EC002550
ETIM 7.0
EC002550
ETIM 8.0
EC002550
UNSPSC 16.0901
43211701
