Sick/Kapasitif yaklaşım sensörleri

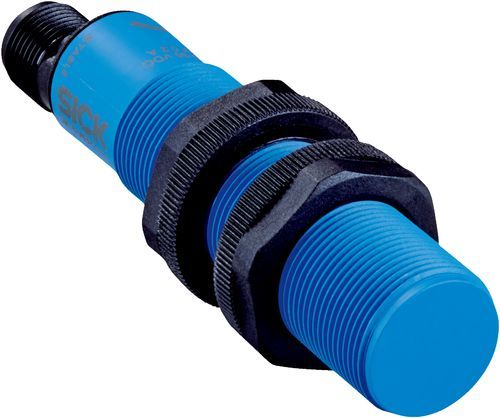

CM18-08BPP-EC1
Kapasitif yaklaşım sensörleri | CM, CM18-08BPP-EC1 | Algılama mesafesi Sn: 0 mm ... 8 mm | Metale montaj: Düz kafa | Elektriksel kablolama: DC 4 telli | Bağlantı tipi: Soket M12, 4-pin | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Tamamlayıcı

Ürün verileri
74 parametreTeknik Özellikler
- Gövde yapısı
- Metrik
- Vida dişi büyüklüğü
- M18 x 1
- Çap
- Ø 18 mm
- Algılama mesafesi Sn
- 0 mm ... 8 mm
- Emniyete alınmış algılama mesafesi Sa
- 6,12 mm 1)
- Metale montaj
- Düz kafa
- Anahtarlama frekansı
- 50 Hz
- Bağlantı tipi
- Soket M12, 4-pin
- Anahtarlama çıkışı
- PNP
- Çıkış fonksiyonu
- Tamamlayıcı
- Devre değiştirme türü özelliği
- Kablolama açısından programlanabilir
- Elektriksel kablolama
- DC 4 telli
- Ayarlama
- Potansiyometre
- Hassasiyet (11 tur)
- Koruma sınıfı
IP67
IP68 2)
IP69K
- Teslimat Kapsamı
Sabitleme somunu, plastik PA12 (2 x)
Potansiyometre ayarı için tornavida (1 x)
- Besleme Gerilimi
- 10 V DC ... 36 V DC
- Sinyal taşıma
- ≤ 10 % 1)
- Gerilim düşmesi
- ≤ 2,5 V DC 2)
- Akım tüketimi
- 12 mA 3)
- Zaman gecikmesi
- ≤ 200 ms
- Histerezis
- 3 % ... 20 %
- Tekrarlanabilirlik
- ≤ 5 % 4) 5)
- Sıcaklık sapması (başlangıç Sr değeri)
- ± 10 %
- EMVC
- EN 60947-5-2 uyarınca
- Sürekli akım Ia
- ≤ 200 mA
- Kısa devre koruması
- ✔
- Power-up pulse suppression
- ✔
- Darbe ve titreşim dayanımı
- EN 60068 uyarınca
- Çalışma ortamı sıcaklığı
- –30 °C ... +85 °C 6)
- Depo ortam sıcaklığı
- –40 °C ... +85 °C
- Gövde malzemesi
- Plastik, PBT
- Gövde uzunluğu
- 85 mm
- Faydalı vida dişi uzunluğu
- 55 mm
- Maks. sıkma torku
- ≤ 2,6 Nm
- UL-dosya no.
- NRKH.E191603
- MTTFD
- 919 yıl
- DCavg
- 0 %
- TM (kullanım ömrü)
- 20 yıl
- Bilgi
- Değerler, değişebilen kılavuz değerlerdir
- Metal
- 1
- Su
- 1
- PVC
- Yakl. 0,4
- Yağ
- Yakl. 0,25
- Cam
- 0,6
- Seramik
- 0,5
- Alkol
- 0,7
- Ahşap
- 0,2 ... 0,7
- Not
- Ilgili grafik için bakınız "montaj uyarısı"
- B
- 18 mm
- C
- 18 mm
- D
- 24 mm
- F
- 24 mm
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- ECLASS 5.0
- 27270102
- ECLASS 5.1.4
- 27270102
- ECLASS 6.0
- 27270102
- ECLASS 6.2
- 27270102
- ECLASS 7.0
- 27270102
- ECLASS 8.0
- 27270102
- ECLASS 8.1
- 27270102
- ECLASS 9.0
- 27270102
- ECLASS 10.0
- 27270102
- ECLASS 11.0
- 27270102
- ECLASS 12.0
- 27274201
- ETIM 5.0
- EC002715
- ETIM 6.0
- EC002715
- ETIM 7.0
- EC002715
- ETIM 8.0
- EC002715
- UNSPSC 16.0901
- 39122230
