Sick/Kapasitif yaklaşım sensörleri

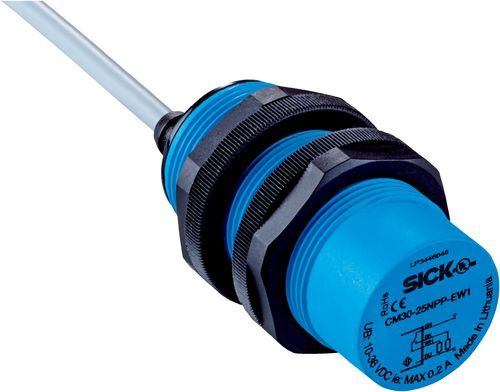

CM30-25NPP-EW1



Kapasitif yaklaşım sensörleri | CM, CM30-25NPP-EW1 | Algılama mesafesi Sn: 0 mm ... 25 mm | Metale montaj: Çıkık kafa | Elektriksel kablolama: DC 4 telli | Bağlantı tipi: Kablo, 4-telli | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Tamamlayıcı
CM30-25NPP-EW1
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Gövde yapısı
Metrik
Vida dişi büyüklüğü
M30 x 1,5
Çap
Ø 30 mm
Algılama mesafesi Sn
0 mm ... 25 mm
Emniyete alınmış algılama mesafesi Sa
19,13 mm 1)
Metale montaj
Çıkık kafa
Anahtarlama frekansı
50 Hz
Bağlantı tipi
Kablo, 4-telli, 2 m 2)
Anahtarlama çıkışı
PNP
Çıkış fonksiyonu
Tamamlayıcı
Devre değiştirme türü özelliği
Kablolama açısından programlanabilir
Elektriksel kablolama
DC 4 telli
Ayarlama
Potansiyometre
Hassasiyet (11 tur)
Koruma sınıfı

IP67

IP68 3)

IP69K

Teslimat Kapsamı

Sabitleme somunu, plastik PA12 (2 x)

Potansiyometre ayarı için tornavida (1 x)

Besleme Gerilimi
10 V DC ... 36 V DC
Sinyal taşıma
≤ 10 % 1)
Gerilim düşmesi
≤ 2 V DC 2)
Akım tüketimi
12 mA 3)
Zaman gecikmesi
≤ 200 ms
Histerezis
3 % ... 20 %
Tekrarlanabilirlik
≤ 5 % 4) 5)
Sıcaklık sapması (başlangıç Sr değeri)
± 10 %
EMVC
EN 60947-5-2 uyarınca
Sürekli akım Ia
≤ 200 mA
Kablo malzemesi
PVC
Kablo çapı
0,34 mm²
İletken çapı
Ø 5,2 mm
Kısa devre koruması
✔
Power-up pulse suppression
✔
Darbe ve titreşim dayanımı
EN 60068 uyarınca
Çalışma ortamı sıcaklığı
–30 °C ... +85 °C 6)
Depo ortam sıcaklığı
–40 °C ... +85 °C
Gövde malzemesi
Plastik, PBT
Gövde uzunluğu
81 mm
Faydalı vida dişi uzunluğu
45,5 mm
Maks. sıkma torku
≤ 7,5 Nm
UL-dosya no.
NRKH.E191603
MTTFD
919 yıl
DCavg
0 %
TM (kullanım ömrü)
20 yıl
Bilgi
Değerler, değişebilen kılavuz değerlerdir
Metal
1
Su
1
PVC
Yakl. 0,4
Yağ
Yakl. 0,25
Cam
0,6
Seramik
0,5
Alkol
0,7
Ahşap
0,2 ... 0,7
Not
Ilgili grafik için bakınız "montaj uyarısı"
A
30 mm
B
60 mm
C
30 mm
D
75 mm
E
14,5 mm
Kritik öneme sahip uygulamalarda sensör uygulamada test edilmelidir
F
75 mm
EU declaration of conformity
✔
UK declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
ECLASS 5.0
27270102
ECLASS 5.1.4
27270102
ECLASS 6.0
27270102
ECLASS 6.2
27270102
ECLASS 7.0
27270102
ECLASS 8.0
27270102
ECLASS 8.1
27270102
ECLASS 9.0
27270102
ECLASS 10.0
27270102
ECLASS 11.0
27270102
ECLASS 12.0
27274201
ETIM 5.0
EC002715
ETIM 6.0
EC002715
ETIM 7.0
EC002715
ETIM 8.0
EC002715
UNSPSC 16.0901
39122230
