CMB18-08BPPEC0SA00 | SECA Mühendislik

Ürünler
/
Sick
/
Kapasitif yaklaşım sensörleri
/

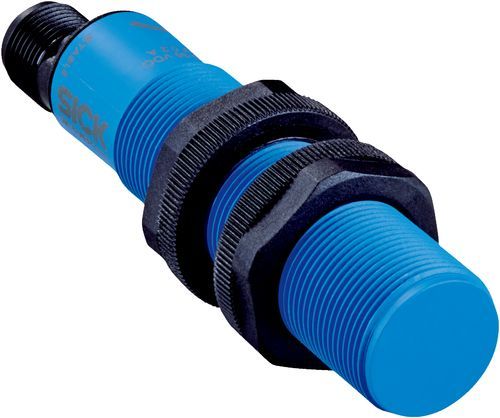

CMB18-08BPPEC0SA00

Sick/Kapasitif yaklaşım sensörleri

CMB18-08BPPEC0SA00

Kapasitif yaklaşım sensörleri | CMB, CMB18-08BPPEC0SA00 | Algılama mesafesi Sn: 0 mm ... 8 mm | Metale montaj: Düz kafa | Elektriksel kablolama: DC 4 telli | Bağlantı tipi: Soket M12, 4-pin | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Tamamlayıcı | Smart Sensor: Enhanced Sensing, Etkili İletişim, Arıza teşhis, Smart Task Temel mantık

CMB18-08BPPEC0SA00

Ürün verileri

Teknik Özellikler

91 parametre

Gövde yapısı: Metrik
Vida dişi büyüklüğü: M18 x 1
Çap: Ø 18 mm
Algılama mesafesi Sn: 0 mm ... 8 mm
Emniyete alınmış algılama mesafesi Sa: 6,12 mm ¹⁾
Metale montaj: Düz kafa
Anahtarlama frekansı: 50 Hz

İndirmeler

(CS) dataSheet CMB18-08BPPEC0SA00 6080638 cs

(DA) dataSheet CMB18-08BPPEC0SA00 6080638 da

(DE) dataSheet CMB18-08BPPEC0SA00 6080638 de

(EN) dataSheet CMB18-08BPPEC0SA00 6080638 en

(ES) dataSheet CMB18-08BPPEC0SA00 6080638 es

(Fİ) dataSheet CMB18-08BPPEC0SA00 6080638 fi

(FR) dataSheet CMB18-08BPPEC0SA00 6080638 fr

(İT) dataSheet CMB18-08BPPEC0SA00 6080638 it

(JA) dataSheet CMB18-08BPPEC0SA00 6080638 ja

(KO) dataSheet CMB18-08BPPEC0SA00 6080638 ko

(NL) dataSheet CMB18-08BPPEC0SA00 6080638 nl

(PL) dataSheet CMB18-08BPPEC0SA00 6080638 pl

(PT) dataSheet CMB18-08BPPEC0SA00 6080638 pt

(RU) dataSheet CMB18-08BPPEC0SA00 6080638 ru

(SV) dataSheet CMB18-08BPPEC0SA00 6080638 sv

(TR) dataSheet CMB18-08BPPEC0SA00 6080638 tr

(ZF) dataSheet CMB18-08BPPEC0SA00 6080638 zf

(ZH) dataSheet CMB18-08BPPEC0SA00 6080638 zh

Bağlantı tipi

Soket M12, 4-pin

Anahtarlama çıkışı

PNP

Çıkış fonksiyonu

Tamamlayıcı

Devre değiştirme türü özelliği

Kablolama açısından programlanabilir

Elektriksel kablolama

DC 4 telli

Ayarlama

Potansiyometre

Hassasiyet (11 tur)

Kablo/pin

Hassasiyet

IO-Link

Hassasiyet, sensör parametreleri ve Smart-Task fonksiyonları

Koruma sınıfı

IP67

IP68 ²⁾

IP69K

Özel özellikler

Görsel ayar yardımı, Smart Task, IO-Link

Pin-2 konfigürasyonu

Dış giriş, öğretme, anahtarlama sinyali

Teslimat Kapsamı

Sabitleme somunu, plastik PA12 (2 x)

Potansiyometre ayarı için tornavida (1 x)

Besleme Gerilimi

10 V DC ... 36 V DC

Sinyal taşıma

≤ 10 % ¹⁾

Gerilim düşmesi

≤ 2,5 V DC ²⁾

Akım tüketimi

≤ 20 mA ³⁾

Zaman gecikmesi

≤ 300 ms

Histerezis

3 % ... 20 %

Tekrarlanabilirlik

≤ 5 % ⁴⁾ ⁵⁾

Sıcaklık sapması (başlangıç Sr değeri)

± 10 %

EMVC

EN 61000-4-2 ESD: > 40 kV CD ve AD

EN 61000-4-3 HF ışınlı: > 20 V/m

EN 61000-4-4 Burst: +/- 4 kV / 5 kHz

EN 61000-4-5 Surge: Gerilim kaynağı > 500 Ohm ile 2 kV; anahtarlama çıkışı > 500 Ohm ile 2 kV

EN 61000-4-6 HF: > 20 V_rms

EN 61000-4-8 Şebeke frekansı manyetik alanları: sürekli > 60 A/m, 75,9 µ tesla; kısa süreli > 600 A/m, 759 µ tesla

Sürekli akım Ia

≤ 200 mA

Kısa devre koruması

✔

Power-up pulse suppression

✔

Darbe ve titreşim dayanımı

EN 60068-2-27 Darbe ve titreşim dayanımı Ea: 30 g / 11 msn; 3 koordinat ekseninin her yönünde 3 darbe

IEC 60068-2-31 Düşme testi: 1 m'den 2 kez, 0,5 m'den 100 kez

EN 60068-2-6 Titreşime karşı dayanıklılık Fc: 10 Hz ... 150 Hz, 1 mm / 15 g

Çalışma ortamı sıcaklığı

–30 °C ... +85 °C ⁶⁾

Depo ortam sıcaklığı

–40 °C ... +85 °C

Gövde malzemesi

Plastik, PBT

Gövde uzunluğu

85 mm

Faydalı vida dişi uzunluğu

55 mm

Maks. sıkma torku

≤ 2,6 Nm

UL-dosya no.

NRKH.E191603

MTTFD

916 yıl

DCavg

%0

TM (kullanım ömrü)

20 yıl

İletişim arayüzü

IO-Link V1.1

İletişim arayüzü ayrıntısı

COM2 (38,4 kBaud)

Döngü süresi

> 5 ms

Proses verisi uzunluğu

4 Byte

Proses verisi yapısı

Bit 0 = Anahtarlama sinyali Q_L1

Bit 1 = Anahtarlama sinyali Q_L2

Bit 2 = Sensör anahtarlama kanalı Qint1

Bit 3 = Sensör anahtarlama kanalı Qint2

Bit 4 = Qint1 anahtarlama kanalı içi kirlilik alarmı

Bit 5 = Qint2 için kirlilik kanalı

Bit 6 = Sıcaklık alarmı

Bit 7 = Kısa devre

Bit 16 ... 31 = Analog değer (basamak değeri, doğrusallaştırılmamış)

Bilgi

Değerler, değişebilen kılavuz değerlerdir

Metal

1

Su

1

PVC

Yakl. 0,4

Yağ

Yakl. 0,25

Cam

0,6

Seramik

0,5

Alkol

0,7

Ahşap

0,2 ... 0,7

Not

Ilgili grafik için bakınız "montaj uyarısı"

B

18 mm

C

18 mm

D

24 mm

F

24 mm

Smart Task tanımı

Temel mantık

Mantık fonksiyonu

Doğrudan

VE

VEYA

Pencere

Histerezis

Zamanlayıcı fonksiyonu

Devre dışı bırakılmış

Açılma gecikmesi

Kapanma gecikmesi

Açılma ve kapanma gecikmesi

Pals (One Shot)

İnverter

Evet

Anahtarlama sinyali

Anahtarlama sinyali QL1

Anahtarlama çıkışı

Anahtarlama sinyali QL2

Anahtarlama çıkışı

EU declaration of conformity

✔

UK declaration of conformity

✔

China-RoHS

✔

ECOLAB sertifikası

✔

cULus sertifikası

✔

IO-Link

✔

ECLASS 5.0

27270102

ECLASS 5.1.4

27270102

ECLASS 6.0

27270102

ECLASS 6.2

27270102

ECLASS 7.0

27270102

ECLASS 8.0

27270102

ECLASS 8.1

27270102

ECLASS 9.0

27270102

ECLASS 10.0

27270102

ECLASS 11.0

27270102

ECLASS 12.0

27274201

ETIM 5.0

EC002715

ETIM 6.0

EC002715

ETIM 7.0

EC002715

ETIM 8.0

EC002715

UNSPSC 16.0901

39122230
