Sick/Kapasitif yaklaşım sensörleri

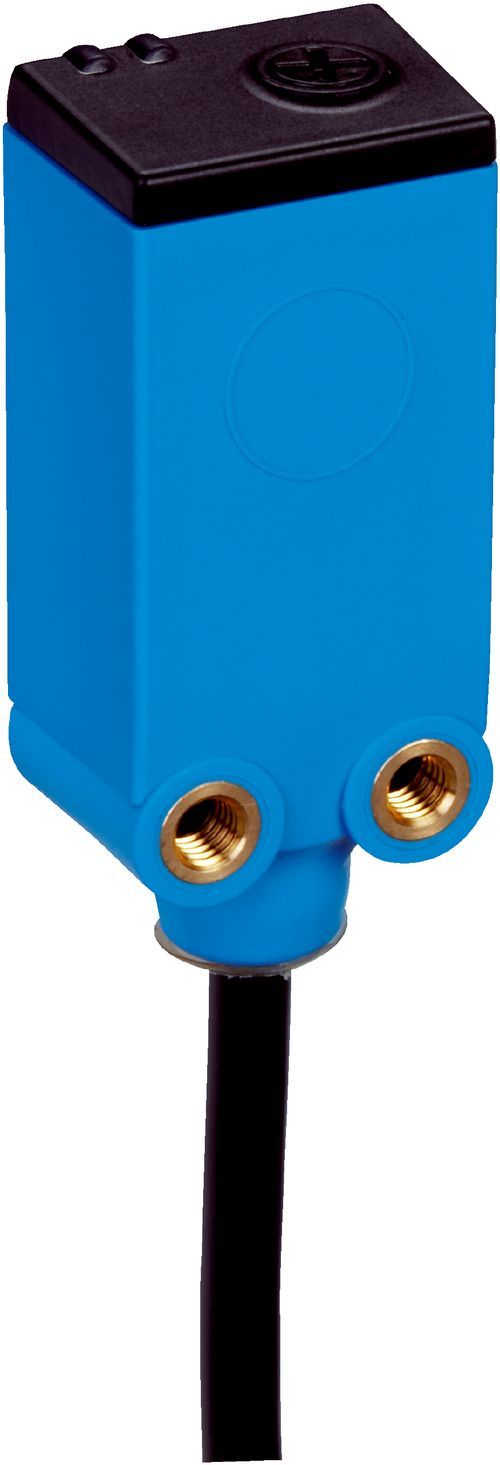

CQ4-08EPSKP1



Kapasitif yaklaşım sensörleri | CQ, CQ4-08EPSKP1 | Algılama mesafesi Sn: 1 mm ... 8 mm1 mm ... 6 mm | Metale montaj: Çıkık kafa, düz kafa | Elektriksel kablolama: DC 3 telli | Bağlantı tipi: 3 pinli M8 erkek konnektörlü kablo | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Normalde açık
CQ4-08EPSKP1
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Gövde yapısı
Dört köşeli form
Boyutlar ( G x Y x D)
16 mm x 39,5 mm x 12 mm
Algılama mesafesi Sn

1 mm ... 8 mm 1)

1 mm ... 6 mm 2)

Emniyete alınmış algılama mesafesi Sa
5,76 mm
Metale montaj

Çıkık kafa

Düz kafa

Anahtarlama frekansı
100 Hz
Bağlantı tipi
3 pinli M8 erkek konnektörlü kablo, 0,3 m 3)
Anahtarlama çıkışı
PNP
Çıkış fonksiyonu
Normalde açık
Elektriksel kablolama
DC 3 telli
Ayarlama
Potansiyometre
Hassasiyet (5 tur)
Koruma sınıfı
IP67 4)
Teslimat Kapsamı
Potansiyometre ayarı için tornavida (1 x)
Besleme Gerilimi
10 V DC ... 30 V DC
Sinyal taşıma
≤ 10 %
Gerilim düşmesi
≤ 2,5 V DC 1)
Akım tüketimi
12 mA 2)
Zaman gecikmesi
≤ 200 ms
Histerezis
4 % ... 20 % 3)
Tekrarlanabilirlik
≤ 5 % 4) 5)
Sıcaklık sapması (başlangıç Sr değeri)
± 20 %
EMVC
EN 60947-5-2 uyarınca
Sürekli akım Ia
≤ 150 mA
Kablo malzemesi
PVC
Kısa devre koruması
✔
Power-up pulse suppression
✔
Darbe ve titreşim dayanımı
30 g, 11 ms / 10 … 55 Hz, 1 mm
Çalışma ortamı sıcaklığı
–20 °C ... +75 °C
Depo ortam sıcaklığı
–40 °C ... +85 °C
Gövde malzemesi
Plastik, ABS
Malzeme, algılama yüzeyi
Plastik
UL-dosya no.
NRKH.E191603
MTTFD
1.344 yıl
DCavg
0 %
TM (kullanım ömrü)
20 yıl
Bilgi
Değerler, değişebilen kılavuz değerlerdir
Metal
1
Su
1
PVC
Yakl. 0,4
Yağ
Yakl. 0,25
Cam
0,6
Seramik
0,5
Alkol
0,7
Ahşap
0,2 ... 0,7
Not
Ilgili grafik için bakınız "montaj uyarısı"
A
16 mm
B
16 mm
F
48 mm
EU declaration of conformity
✔
UK declaration of conformity
✔
MAR declaration of conformity
✔
China-RoHS
✔
cULus sertifikası
✔
ECLASS 5.0
27270102
ECLASS 5.1.4
27270102
ECLASS 6.0
27270102
ECLASS 6.2
27270102
ECLASS 7.0
27270102
ECLASS 8.0
27270102
ECLASS 8.1
27270102
ECLASS 9.0
27270102
ECLASS 10.0
27270102
ECLASS 11.0
27270102
ECLASS 12.0
27274201
ETIM 5.0
EC002715
ETIM 6.0
EC002715
ETIM 7.0
EC002715
ETIM 8.0
EC002715
UNSPSC 16.0901
39122230
