Sick/Kapasitif yaklaşım sensörleri

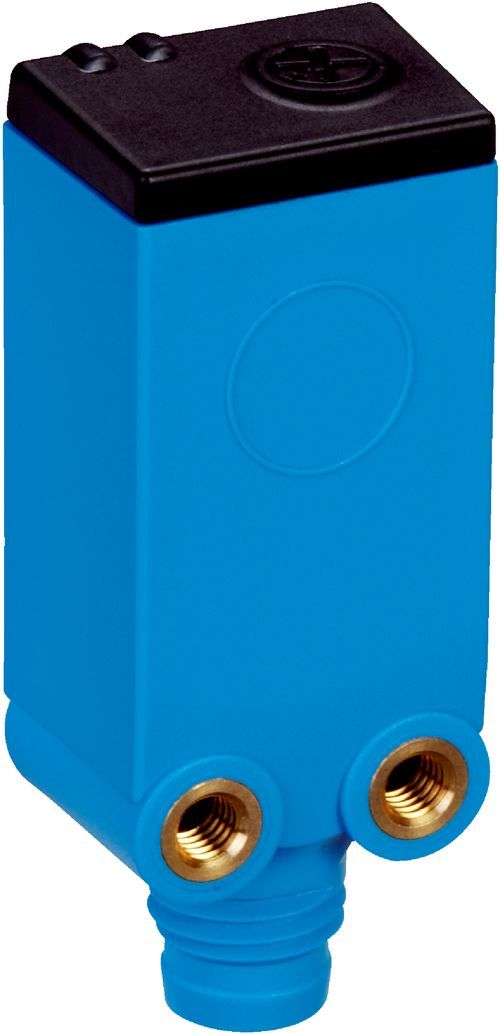

CQ4-08EPSKT1
Kapasitif yaklaşım sensörleri | CQ, CQ4-08EPSKT1 | Algılama mesafesi Sn: 1 mm ... 8 mm1 mm ... 6 mm | Metale montaj: Çıkık kafa, düz kafa | Elektriksel kablolama: DC 3 telli | Bağlantı tipi: 3 pinli M8 erkek konnektör | Anahtarlama çıkışı: PNP | Anahtarlama fonksiyonu: Normalde açık

Ürün verileri
69 parametreTeknik Özellikler
- Gövde yapısı
- Dört köşeli form
- Boyutlar ( G x Y x D)
- 16 mm x 39,5 mm x 12 mm
- Algılama mesafesi Sn
1 mm ... 8 mm 1)
1 mm ... 6 mm 2)
- Emniyete alınmış algılama mesafesi Sa
- 5,76 mm
- Metale montaj
Çıkık kafa
Düz kafa
- Anahtarlama frekansı
- 100 Hz
- Bağlantı tipi
- 3 pinli M8 erkek konnektör
- Anahtarlama çıkışı
- PNP
- Çıkış fonksiyonu
- Normalde açık
- Elektriksel kablolama
- DC 3 telli
- Ayarlama
- Potansiyometre
- Hassasiyet (5 tur)
- Koruma sınıfı
- IP67 3)
- Teslimat Kapsamı
- Potansiyometre ayarı için tornavida (1 x)
- Besleme Gerilimi
- 10 V DC ... 30 V DC
- Sinyal taşıma
- ≤ 10 %
- Gerilim düşmesi
- ≤ 2,5 V DC 1)
- Akım tüketimi
- 12 mA 2)
- Zaman gecikmesi
- ≤ 200 ms
- Histerezis
- 4 % ... 20 % 3)
- Tekrarlanabilirlik
- ≤ 5 % 4) 5)
- Sıcaklık sapması (başlangıç Sr değeri)
- ± 20 %
- EMVC
- EN 60947-5-2 uyarınca
- Sürekli akım Ia
- ≤ 150 mA
- Kısa devre koruması
- ✔
- Power-up pulse suppression
- ✔
- Darbe ve titreşim dayanımı
- 30 g, 11 ms / 10 … 55 Hz, 1 mm
- Çalışma ortamı sıcaklığı
- –20 °C ... +75 °C
- Depo ortam sıcaklığı
- –40 °C ... +85 °C
- Gövde malzemesi
- Plastik, ABS
- Malzeme, algılama yüzeyi
- Plastik
- UL-dosya no.
- NRKH.E191603
- MTTFD
- 1.344 yıl
- DCavg
- 0 %
- TM (kullanım ömrü)
- 20 yıl
- Bilgi
- Değerler, değişebilen kılavuz değerlerdir
- Metal
- 1
- Su
- 1
- PVC
- Yakl. 0,4
- Yağ
- Yakl. 0,25
- Cam
- 0,6
- Seramik
- 0,5
- Alkol
- 0,7
- Ahşap
- 0,2 ... 0,7
- Not
- Ilgili grafik için bakınız "montaj uyarısı"
- A
- 16 mm
- B
- 16 mm
- F
- 48 mm
- EU declaration of conformity
- ✔
- UK declaration of conformity
- ✔
- MAR declaration of conformity
- ✔
- China-RoHS
- ✔
- cULus sertifikası
- ✔
- ECLASS 5.0
- 27270102
- ECLASS 5.1.4
- 27270102
- ECLASS 6.0
- 27270102
- ECLASS 6.2
- 27270102
- ECLASS 7.0
- 27270102
- ECLASS 8.0
- 27270102
- ECLASS 8.1
- 27270102
- ECLASS 9.0
- 27270102
- ECLASS 10.0
- 27270102
- ECLASS 11.0
- 27270102
- ECLASS 12.0
- 27274201
- ETIM 5.0
- EC002715
- ETIM 6.0
- EC002715
- ETIM 7.0
- EC002715
- ETIM 8.0
- EC002715
- UNSPSC 16.0901
- 39122230
