CSM-WP117A1P | SECA Mühendislik

Ürünler
/
Sick
/
Renk sensörleri
/

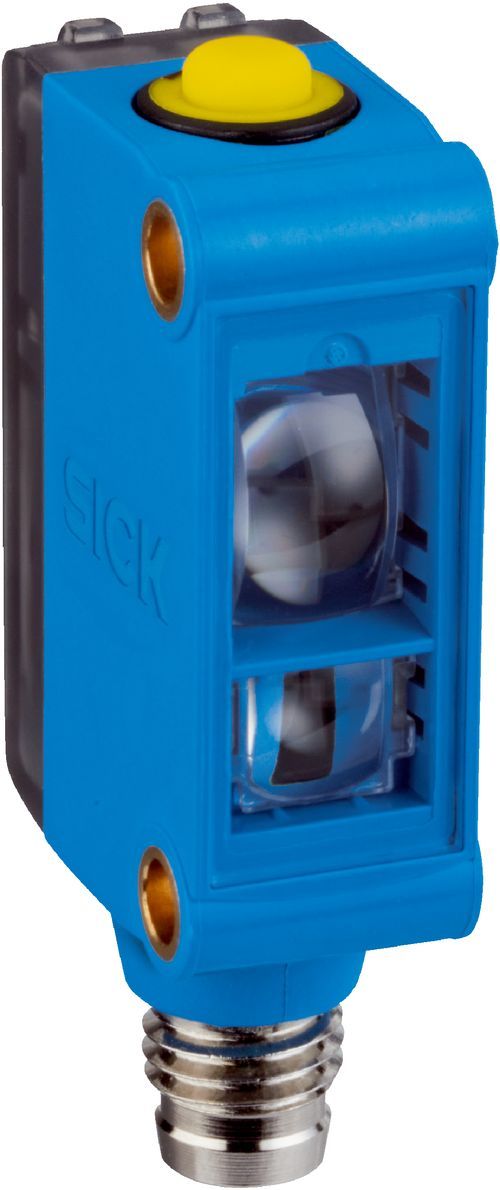

CSM-WP117A1P

Sick/Renk sensörleri

CSM-WP117A1P

Renk sensörleri | CSM, CSM-WP117A1P | Işık kaynağı: LED | Gövde yapısı: Küçük | İletişim arayüzü: IO-Link | Algılama mesafesi: 12,5 mm | Anahtarlama çıkışı: PNP | Işık demet çapı: 1,9 mm x 9,4 mm | Işık noktası konumu: Uzunlamasına | Bağlantı türü ayrıntısı: 4 pinli M8 erkek konnektör | Çıkış (kanal): 8 renk IO-Link üzerinde | Ayarlama: Öğretme tuşu, Kablo, IO-Link

CSM-WP117A1P

Ürün verileri

Teknik Özellikler

73 parametre

Boyutlar ( G x Y x D): 12 mm x 31,5 mm x 21 mm
Algılama mesafesi: ≤ 12,5 mm
Algılama genişliği toleransı: ± 3 mm
Gövde yapısı: Küçük
Işık kaynağı: LED, RGB ¹⁾
Dalga uzunluğu: 640 nm, 525 nm, 470 nm
Işık demet çapı: 1,9 mm x 9,4 mm

İndirmeler

(CS) dataSheet CSM-WP117A1P 1122732 cs

(DA) dataSheet CSM-WP117A1P 1122732 da

(DE) dataSheet CSM-WP117A1P 1122732 de

(EN) dataSheet CSM-WP117A1P 1122732 en

(ES) dataSheet CSM-WP117A1P 1122732 es

(Fİ) dataSheet CSM-WP117A1P 1122732 fi

(FR) dataSheet CSM-WP117A1P 1122732 fr

(İT) dataSheet CSM-WP117A1P 1122732 it

(JA) dataSheet CSM-WP117A1P 1122732 ja

(KO) dataSheet CSM-WP117A1P 1122732 ko

(NL) dataSheet CSM-WP117A1P 1122732 nl

(PL) dataSheet CSM-WP117A1P 1122732 pl

(PT) dataSheet CSM-WP117A1P 1122732 pt

(RU) dataSheet CSM-WP117A1P 1122732 ru

(SV) dataSheet CSM-WP117A1P 1122732 sv

(TR) dataSheet CSM-WP117A1P 1122732 tr

(ZF) dataSheet CSM-WP117A1P 1122732 zf

(ZH) dataSheet CSM-WP117A1P 1122732 zh

Işık noktası konumu

Uzunlamasına

Ayarlama

Öğretme tuşu, Kablo, IO-Link

Öğretme çalışması

Teach-in static/dynamic

ET: dinamik öğretme

Besleme Gerilimi

12 V DC ... 24 V DC ¹⁾

Sinyal taşıma

< 5 V_ss ²⁾

Akım tüketimi

< 50 mA ³⁾

Anahtarlama frekansı

1,7 kHz ⁴⁾

Tepki süresi

300 µs ⁵⁾

Jitter

150 µs

Anahtarlama çıkışı

PNP

Anahtarlama çıkışı (gerilim)

PNP: YÜKSEK = U_V ≤ 2 V / LOW yaklaşık 0 V

Anahtarlama tipi

Aydınlık/karanlık ile anahtarlama

Çıkış (kanal)

8 renk IO-Link üzerinde

Çıkış akımı Imax.

< 100 mA ⁶⁾

Bağlantı tipi

4 pinli M8 erkek konnektör

Koruma sınıfı

III

Koruma devreleri

U_V kutup değiştirme korumalı bağlantılar

Çıkış Q kısa devre korumalı

Parazitlenme palsini engelleme

Koruma sınıfı

IP67

Ağırlık

Yakl. 20 g

Gövde malzemesi

Plastik, ABS

Malzeme, optik

Plastik, PMMA

IO-Link

✔ , V1.1

Veri aktarma hızı

38,4 kbit/s (COM2)

Döngü süresi

2,3 ms

VendorID

26

DeviceID HEX

800071

DeviceID DEC

8388721

Proses verisi uzunluğu

16 Bit

Proses verisi yapısı A

Bit 0 = Anahtarlama sinyali Q_L1

Bit 1 = Anahtarlama sinyali Q_L2

Bit 2 = Proses kalitesi alarmı

Bit 3 ... 5 = Gönderme rengi

Bit 6 … 15 = Ölçüm değeri RGB

Proses verisi yapısı B

Bit 0 = Anahtarlama sinyali Q_L1

Bit 1 = Anahtarlama sinyali Q_L2

Bit 2 = Anahtarlama sinyali Q_L3

Bit 3 = Anahtarlama sinyali Q_L4

Bit 4 = Anahtarlama sinyali Q_L5

Bit 5 = Anahtarlama sinyali Q_L6

Bit 6 = Anahtarlama sinyali Q_L7

Bit 7 = Anahtarlama sinyali Q_L8

Bit 9 ... 15 = boş

Dijital çıkış

Q₁, Q₂

Adet

2

Çalışma ortamı sıcaklığı

–10 °C ... +55 °C

Depo ortam sıcaklığı

–20 °C ... +75 °C

Şok yüklenmesi

IEC 60068 uyarınca

UL-dosya no.

NRKH.E348498 & NRKH7.E348498

Bağlantı tipi

4 pinli M8 erkek konnektör

Bağlantı düzeni

BN 1

+ (L+)

WH 2

Q

BU 3

- (M)

BK 4

Q/C

EU declaration of conformity

✔

UK declaration of conformity

✔

ACMA declaration of conformity

✔

MAR declaration of conformity

✔

China-RoHS

✔

cULus sertifikası

✔

IO-Link

✔

Fotobiyolojik güvenlik (IEC EN 62471)

✔

ECLASS 5.0

27270907

ECLASS 5.1.4

27270907

ECLASS 6.0

27270907

ECLASS 6.2

27270907

ECLASS 7.0

27270907

ECLASS 8.0

27270907

ECLASS 8.1

27270907

ECLASS 9.0

27270907

ECLASS 10.0

27270907

ECLASS 11.0

27270907

ECLASS 12.0

27270907

ETIM 5.0

EC001817

ETIM 6.0

EC001817

ETIM 7.0

EC001817

ETIM 8.0

EC001817

UNSPSC 16.0901

39121528
