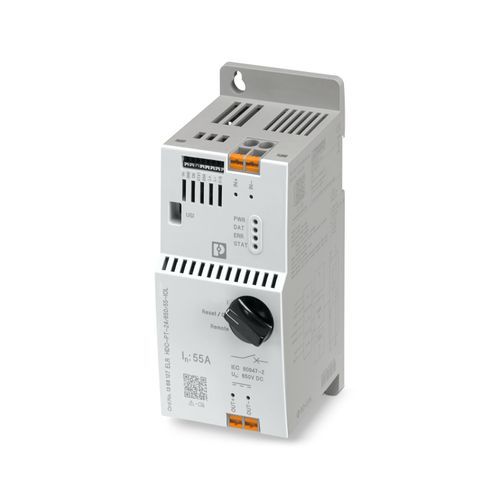

ELR HDC-PT-24/650/55-IOL - Devre kesici 1368127
Yüksek DC yükleri korumak, izlemek ve anahtarlamak için DC devre kesici, ara devre ön şarjı; parametrelendirilebilir, 0 V DC ... 800 V DC, 55 A'ya kadar, hibrit teknoloji sayesinde kısa devre durumunda <10 μs sürede kapanma, entegre edilmiş bus iletişimi

Ürün verileri
71 parametreTeknik Özellikler
- Ürün tipi
- Devre kesiciler
- Ürün gamı
- CONTACTRON
- Aşırı gerilim kategorisi
- III
- Kirlilik sınıfı
- 2
- Seçicilik kategorisi
- A (IEC/EN 60947-2)
- Nominal izolasyon gerilimi
- 440 V DC
- Anma darbe dayanım gerilimi
- 6 kV
- Nominal hizmet kısa devre kesme kapasitesi Ics
- 100 kA (650 V DC)
- Nominal maksimum kısa devre kesme kapasitesi Icu
- 100 kA (650 V DC)
- Önceden şarj etme
- 1 s (1 mF)≤ 15 A
- Nominal durum için maksimum güç kaybı
- 55 W
- Ölçüm aralığı
- 0 V ... 900 V ±2 %-90 A ... 90 A ±2 %
- Messbereich_Leistung
- -75 kW ... 75 kW ±4 %
- Nominal kontrol besleme gerilimi Us
- 24 V DC
- Kontrol besleme gerilimi aralığı Uv
- 19,2 V DC ... 26 V DC
- Nominal kontrol besleme akımı Is (Bekleme)
- 40 mA
- Nominal kontrol besleme akımı Is (Etkinleştirilmemiş)
- 120 mA
- Nominal kontrol besleme akımı Is (Etkinleştirilmiş)
- ≤ 210 mA
- Koruma devresi
- Aşırı gerilim korumasıPolarite koruma
- Nominal çalışma gerilimi Uc
- 24 V DC
- Tetikleme gerilimi aralığı
- -3 V DC ... 30 V DC
- Anahtarlama eşiği (0 sinyal)
- 9,6 V
- Anahtarlama eşiği (1 sinyal)
- 19,2 V
- Çalışma akımı Ie
- 5 mA
- Kapatma süresi
- < 5 ms
- Çekme süresi (önceden şarj edilmeyen)
- 400 ms
- Çıkış gerilimi (0 sinyal)
- ≤ 1 V
- Çıkış gerilimi (1 sinyal)
- Uv - 1 V
- Çıkış akımı
- ≤ 300 mA
- Koruma devresi
- Kısa devreye dayanıklı
- Kutup sayısı
- 2
- Çalışma gerilimi aralığı
- 0 V DC ... 810 V DC
- Nominal gerilim Un (Kablo/kablo)
- 650 V DC
- Nominal çalışma gerilimi Ue (Çıkış iletkeni topraklamalı sistemler ve IT sistemleri)
- 440 V DC
- Nominal çalışma gerilimi Ue (Yıldız noktası topraklanmış sistemler)
- 325 V DC (İletken-PE)650 V DC (İletken-İletken)
- Nominal akım In
- 55 A (40 °C)
- Akım ayarı Ir (bağımlı aşırı yük açma)
- 5 A ... 55 A
- Akım ayarı Ioc (bağımsız aşırı akım kesme)
- 10 A ... 90 A
- Açma süresi tr (bağımlı aşırı yük açma)
- parametrelendirilebilir
- Açma süresi toc (bağımsız aşırı akım kesme)
- 0,2 s
- Tetikleme akımı Isc (Kısa devre kesme (gecikmesiz))
- 200 A
- Kapama gecikmesi
- parametrelendirilebilir
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 8 mm
- İletken kesiti, tek telli
- 0,2 mm² ... 1,5 mm²
- İletken kesiti, çok damarlı
- 0,2 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 24 ... 16
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 18 mm
- İletken kesiti, tek telli
- 0,75 mm² ... 16 mm²
- İletken kesiti, çok damarlı
- 0,75 mm² ... 16 mm²
- Kablo kesiti AWG
- 20 ... 6
- İletişim protokolü
- IO-Link
- Spesifikasyon
- 1.1.3
- İletim hızı
- 230400 Baud
- Çevrim süresi
- 2 ms
- Proses data sayısı
- 12 Byte (Giriş verisi)1 Byte (Çıkış verisi)
- Akım tüketimi
- 10 mA
- Genişlik
- 84 mm
- Yükseklik
- 203 mm
- Derinlik
- 117 mm
- Çap
- 5,6 mm
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -20 °C ... 60 °C (yoğunlaşma yok)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 70 °C
- Rakım
- ≤ 2000 m
- Darbe dayanım gerilimi (StKr/Bus)
- 1,5 kV
- Darbe dayanım gerilimi (HStrKr/StKr)
- 8 kV
- Darbe dayanım gerilimi (HStrKr/Bus)
- 8 kV
- Standartlar/yönetmelikler
- IEC 60947-2
- Montaj tipi
- DIN rayı montajıDirekt montaj
