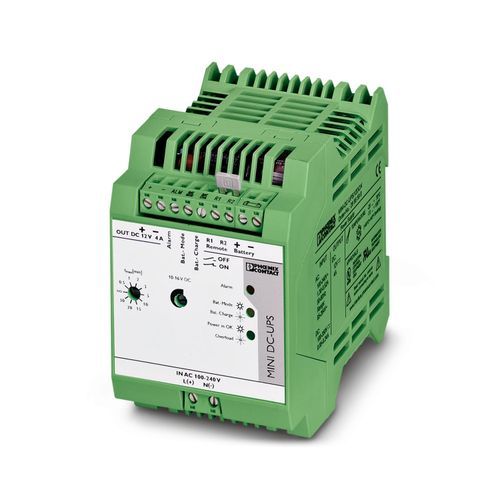

MINI-DC-UPS/12DC/4 - Kesintisiz güç kaynağı 2866598
Entegre güç kaynaklı kesintisiz güç kaynağı, 4 A, MINI-BAT/12/DC 1.6 Ah veya 2.6 Ah ile birlikte kullanılır

Ürün verileri
164 parametreTeknik Özellikler
- Giriş gerilimi
- 12 V DC
- Giriş gerilim aralığı
- 100 V DC ... 350 V DC (UL508: 100...250 V DC)
- Besleme geriliminin tipi
- DC
- Kalkış akımı
- < 34 A
- Kapama akımı integrali (I2t)
- < 1,1 A2s
- Şebeke tamponlama süresi
- diyagrama bakın
- Tampon peryodu
- 20 dk (4 A)
- Döner seçici anahtar
- Ayarlanabildiği aralıklar: 0,5 dak; 1 dak; 2 dak; 3 dak; 5 dak; 10 dak; 15 dak; 20 dak; 30 dak; kalıcı
- Akım tüketimi
- 0,5 A0,65 A (230 V AC)1,15 A1,35 A (120 V AC)
- Koruma devresi
- Varistör
- Güç faktörü (cos phi)
- yaklaşık 0,5
- Tipik tepki süresi
- 100 ms
- Giriş sigortası
- 3,15 A (yavaş açan, dahili )
- İzin verilen sigorta
- B6 B10 B16
- Giriş koruması için tavsiye edilen devre kesici
- 6 A ... 16 A (B, C, D, K özellikleri)
- Giriş nominal gerilim aralığı
- 100 V AC ... 240 V AC
- Giriş gerilim aralığı
- 85 V AC ... 264 V AC
- Besleme geriliminin tipi
- AC
- Verimlilik
- > 82 %
- Nominal çıkış gerilimi
- 12 V DC (AC giriş gerilimi vardır: 10 - 16 V DC, AC giriş gerilimi yoktur: 13.6 - 9.6 V DC)
- Çıkış geriliminin ayar aralığı (USet)
- 10 V DC ... 16 V DC (AC giriş gerilimi vardır, AC giriş gerilimi yoktur: Çıkış gerilimi akü gerilimine bağlıdır: 13.6 V DC ... 9.6 V DC)
- Nominal çıkış akımı (IN)
- 4 A
- Çıkış akımı sınırı
- maks. 7 A
- Köprüleme süresi
- 1200 s
- Değer kaybı
- 60 °C ... 70 °C (2,5 %/K)
- Geri besleme gerilimi dayanımı
- 35 V DC
- Çıkışta aşırı gerilime karşı koruma (OVP)
- < 35 V DC
- Maks. kapasitif yük
- sınırsız
- Kontrol sapması
- < 1 % (yükteki değişim, statik 10 % ... 90 %)
- Residüel dalgalanma
- < 50 mVSS
- Çıkış gücü
- 48 W
- Pik anahtarlama gerilimleri nominal yük
- < 100 mVSS
- Maksimum yüksüz güç kaybı
- 3,8 W
- Nominal yükte maks. güç kaybı
- 10,5 W
- Güç kaybı akü operasyonu
- 2,9 W
- Yükselme zamanı
- < 100 ms
- Paralel bağlantı
- evet
- Seri bağlantı
- hayır
- Nominal çıkış gerilimi
- 12 V DC
- Çıkış gerilim aralığı
- 22,5 V DC ... 29,5 V DC
- Nominal çıkış akımı (IN)
- 4 A
- Nominal çıkış gerilimi
- 12 V DC
- Çıkış gerilim aralığı
- 19,2 V DC ... 27,6 V DC (UOUT = UBAT - 0,5 V DC)
- Nominal çıkış akımı (IN)
- 4 A
- Sürekli yük akımı
- ≤ 20 mA
- Çıkış tanımı
- Röle çıkışı
- Maksimum anahtarlama gerilimi
- ≤ 12 V
- Çıkış gerilimi
- 12 V
- Sürekli yük akımı
- ≤ 200 mA
- Çıkış tanımı
- Röle çıkışı
- Maksimum anahtarlama gerilimi
- ≤ 12 V
- Çıkış gerilimi
- 12 V
- Sürekli yük akımı
- ≤ 200 mA
- Çıkış tanımı
- Röle çıkışı
- Maksimum anahtarlama gerilimi
- ≤ 12 V
- Çıkış gerilimi
- 12 V
- Sürekli yük akımı
- ≤ 200 mA
- Şarj akımı
- 1 A
- Hafıza medyası
- harici, şarj edilebilir akü 1.6 Ah / 2.6 Ah
- IQ teknolojisi
- hayır
- Ağ yönetimi
- Hayır
- Bağlantı yöntemi
- Geçmeli COMBICON vidalı bağlantılar,
- Tek damarlı min. iletken kesit alanı
- 0,2 mm²
- Tek damarlı maks. iletken kesit alanı
- 2,5 mm²
- Çok damarlı min. iletken kesit alanı
- 0,2 mm²
- Çok damarlı maks. iletken kesit alanı
- 2,5 mm²
- İletken kesit alanı AWG min.
- 24
- İletken kesit alanı AWG max.
- 12
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- Sıkma torku, min
- 0,5 Nm
- Sıkma torku, maks.
- 0,6 Nm
- Bağlantı yöntemi
- Geçmeli COMBICON vidalı bağlantılar,
- Tek damarlı min. iletken kesit alanı
- 0,2 mm²
- Tek damarlı maks. iletken kesit alanı
- 2,5 mm²
- Çok damarlı min. iletken kesit alanı
- 0,2 mm²
- Çok damarlı maks. iletken kesit alanı
- 2,5 mm²
- İletken kesit alanı AWG min.
- 24
- İletken kesit alanı AWG max.
- 12
- Kablo soyma uzunluğu
- 8 mm
- Vida yivi
- M3
- Sıkma torku, min
- 0,5 Nm
- Sıkma torku, maks.
- 0,6 Nm
- Tek damarlı min. iletken kesit alanı
- 0,2 mm²
- Tek damarlı maks. iletken kesit alanı
- 2,5 mm²
- Çok damarlı min. iletken kesit alanı
- 0,2 mm²
- Çok damarlı maks. iletken kesit alanı
- 2,5 mm²
- İletken kesit alanı AWG min.
- 24
- İletken kesit alanı AWG max.
- 12
- Vida yivi
- M3
- Sıkma torku, min
- 0,5 Nm
- Sıkma torku, maks.
- 0,6 Nm
- Sinyalleme tipleri
- LED
- Durum göstergesi
- LED "Güç İyi", yeşil
- Durum ekranındaki not
- Tampon modülü yüklü: LED ON
- Durum göstergesi
- LED (kırmızı)
- Durum ekranındaki not
- Hatalı çalışma/alarm: LED sürekli yanar
- Durum göstergesi
- LED sarı yanıp sönüyor
- Durum ekranındaki not
- Akü şarj/akü şarj oluyor: Yanıp sönen LED
- Durum göstergesi
- LED (sari)
- Durum ekranındaki not
- Akü modu/tampon modu: LED sürekli yanar
- İzolasyon gerilim girişi/çıkışı
- 4 kV (tip testi)2 kV (Rutin test)
- Ürün tipi
- Entegre edilmiş güç kaynaklı DC kesintisiz güç kaynağı
- Ürün gamı
- MINI UPS – Entegre edilmiş güç kaynağına sahip kesintisiz güç kaynağı
- IQ teknolojisi
- hayır
- MTBF (IEC 61709, SN 29500)
- > 728000 h (40 °C)
- Koruma sınıfı
- II (kapalı kontrol panosunda)
- Kirlilik sınıfı
- 2
- Genişlik
- 67,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 107 mm
- Montaj mesafesi sağ/sol
- 0 mm / 0 mm
- Montaj mesafesi üst/alt
- 30 mm / 30 mm
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- hizalanabilir: yatay olarak 0 mm, dikey olarak 50 mm
- Montaj pozisyonu
- yatay DIN rayı NS 35, EN 60715
- Muhafaza malzemesi
- Plastik
- Gövde tipi
- Poliamid PA, renk: yeşil
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- İklim sınıfı
- 3K3 (EN 60721'e uygun)
- İzin verilen maks. bağıl nem (çalışma)
- 95 % (25 °C'de, yoğuşma yok)
- Şok
- 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca)
- Titreşim (çalışma)
- < 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6'ya uygun)15 Hz ... 150 Hz, 2,3g, 90 dk.
- Ray uygulamaları
- EN 50121-4
- Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı
- EN 50178/VDE 0160 (PELV)
- Standart - Elektriksel güvenlik
- EN 60950-1/VDE 0805 (SELV)EN 61558-2-17
- Standart – Elektrik çarpmalarına karşı koruma, elektrik ekipmanlarında koruyucu separasyon için temel gereklilikler
- EN 50178
- Standart – Güvenli çok düşük gerilim
- EN 60950-1 (SELV)EN 60204 (PELV)
- Standart - Güvenli izolasyon
- DIN VDE 0100-410
- UL onayları
- UL Listed UL 508UL/C-UL Tanınmış UL 60950-1UL ANSI/ISA-12.12.01 Sınıf I, Bölüm 2, Grup A, B, C, D (Tehlikeli Bölge)
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- 2014/35/EC Alçak Gerilim Yönetmeliğine uygun
- Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-3EN 61000-6-4
- Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-1EN 61000-6-2
- Yayılan parazit
- EN 55011 (EN 55022)
- Standartlar/yönetmelikler
- EN 61000-4-2
- Muhafaza
- Seviye 3
- Kontak deşarjı
- 6 kV
- Hava deşarjı
- 8 kV
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-3
- Frekans aralığı
- 80 MHz ... 2 GHz
- Test alan şiddeti
- 10 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Giriş
- 4 kV (Seviye 4 - asimetrik: Topraklanan iletken)
- Çıkış
- 2 kV (seviye 3 - asimetrik: topraklanan iletken)
- Sinyal
- 1 kV (seviye 2 - asimetrik: topraklanan iletken)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-5
- Giriş
- 4 kV (Seviye 4 - asimetrik: Topraklanan iletken)2 kV (Seviye 4 - simetrik: İletken - iletken)
- Çıkış
- 2 kV (Seviye 3 - asimetrik)1 kV (Seviye 3 - simetrik)
- Sinyal
- 2 kV (Seviye 3 - asimetrik)1 kV (Seviye 3 - simetrik)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-6
- I/O/S
- Seviye 3
- Frekans aralığı
- 10 kHz ... 80 MHz
- Açıklamalar
- Kriter A
- Gerilim
- 10 V
- Standartlar/yönetmelikler
- EN 61000-4-11EN 61000-6-3
- DIN 55011'e göre radyo parazit gerilimi
- EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut
- DIN 55011'e göre yayılan radyo parazit gerilimi
- EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut
