Phoenix Contact/DC Kesintisiz Güç Kaynağı

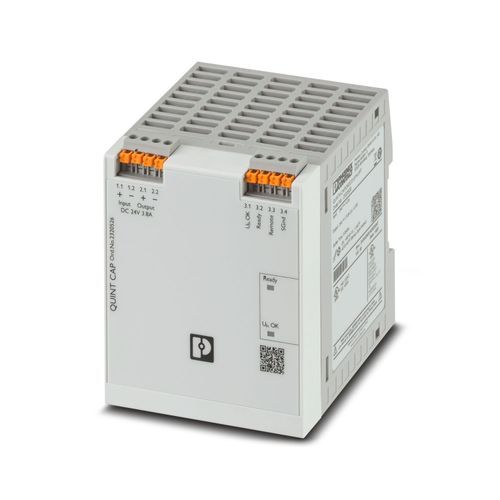

QUINT4-CAP/24DC/3.8/1KJ/PT - Kapasite modülü 2320526
DIN rayı montajı için bakım gerektirmeyen çift katmanlı kapasitör bazlı güç depolamaya sahip QUINT kapasite modülü, giriş: 24 V DC, çıkış: 24 V DC / 3.8 A / 1 kJ

Ürün verileri
112 parametreTeknik Özellikler
- Giriş gerilimi
- 24 V DC (SELV)
- Giriş gerilim aralığı
- 22,5 V DC ... 30 V DC
- Sabit yedekleme eşiği
- < 22 V DC
- Akım tüketimi Imax (UN, IOUT = IStat.Boost, ICharge = max)
- 4,3 A
- Akım tüketimi INo-Load(UN, IOUT = 0, Icharge = 0)
- 0,08 A
- Akım tüketimi Icharge (UN, IOUT = 0, Icharge = max)
- 0,43 A
- Tampon süresi
- 9 s (3,8 A)30 s (1 A)
- Şarj süresi
- 4 dk (0,43 A)
- Yeniden şarj süresi
- 3 dk (0,43 A)
- Verimlilik
- > 97 % (şarjlı enerji depolama cihazı)
- Paralel bağlantı
- evetmaks. 2 (dekuplaj modülü bulunan)
- Seri bağlantı
- hayır
- Çıkış gerilimi
- 24 V DC (giriş gerilimine bağlı olarak)
- Kapandığında çıkış akımı
- 3,8 A
- Çıkış gücü POUT (UN, IOUT = IN)
- 91,2 W
- Maksimum yüksüz güç kaybı
- < 2 W
- Çıkış gerilimi
- 24 V DC
- Kapandığında çıkış akımı
- 3,8 A
- Kapasite
- 1 kJ
- Depolama ortamı
- Çift katmanlı kapasitör
- Tampon süresi
- 9 s (3,8 A)30 s (1 A)
- Bağlantı yöntemi
- Push-in bağlantı
- tek telli
- 0,2 mm² ... 2,5 mm²
- çok telli
- 0,2 mm² ... 2,5 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- plastik kılıflı yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- tek telli (AWG)
- 24 ... 14
- Kablo soyma uzunluğu
- 10 mm
- Bağlantı yöntemi
- Push-in bağlantı
- tek telli
- 0,2 mm² ... 2,5 mm²
- çok telli
- 0,2 mm² ... 2,5 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- plastik kılıflı yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- tek telli (AWG)
- 24 ... 14
- Kablo soyma uzunluğu
- 10 mm
- Bağlantı yöntemi
- Push-in bağlantı
- tek telli
- 0,2 mm² ... 2,5 mm²
- çok telli
- 0,2 mm² ... 2,5 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- plastik kılıflı yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- tek telli (AWG)
- 24 ... 14
- Kablo soyma uzunluğu
- 10 mm
- Bağlantı etiketlemesi
- 3.3
- Durum (konfigüre edilebilir)
- Remote
- Durum koşulu
- Remote
- Bağlantı etiketlemesi
- 3.1
- Anahtarlama çıkışı
- Transistör çıkışı, aktif
- Durum (konfigüre edilebilir)
- UIn OK
- Çıkış gerilimi
- 24 V (UN - 1 V (tipik))
- Çıkış: yüklenebilir
- 20 mA
- LED durum göstergesi
- yeşil (UIn OK)
- Sinyal eşiği
- Giriş gerilimi geçerli aralıkta
- Bağlantı etiketlemesi
- 3.2
- Anahtarlama çıkışı
- Transistör çıkışı, aktif
- Durum (konfigüre edilebilir)
- Ready
- Şarj durumu (konfigüre edilebilir)
- Dolum durumu: %100 veya tampon modu
- Çıkış gerilimi
- 24 V (UN - 1 V (tipik))
- Çıkış: yüklenebilir
- 20 mA
- Bağlantı etiketlemesi
- 3.4
- Fonksiyon
- Sinyal toprağı
- Referans potansiyel
- UIn OK (3.1), Ready (3.2), Remote (3.3)
- İzolasyon gerilim giriş, çıkış / muhafazası
- 500 V
- Ürün tipi
- Tümleşik kapasitörlü DC kesintisiz güç kaynağı
- Ürün gamı
- QUINT kapasite modülü
- MTBF (IEC 61709, SN 29500)
- 996550 h (40 °C)1631804 h (25 °C)449865 h (60 °C)
- Koruma sınıfı
- III
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 2
- Genişlik
- 85 mm
- Yükseklik
- 102,5 mm
- Derinlik
- 90 mm
- Montaj mesafesi sağ/sol
- 0 mm / 0 mm
- Montaj mesafesi üst/alt
- 50 mm / 50 mm
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- hizalanabilir: yatay olarak 0 mm, dikey olarak 50 mm
- Montaj pozisyonu
- Herhangi, NS 35 DIN ray üzerinde
- Muhafaza malzemesi
- Plastik
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 60 °C
- Ortam sıcaklığı (başlangıç tipi test edilmiş)
- -40 °C
- Maksimum yükseklik
- ≤ 4000 m
- İklim sınıfı
- 3K3 (EN 60721'e uygun)
- İzin verilen maks. bağıl nem (çalışma)
- ≤ 95 %
- Tanımlama
- UL Listed UL 61010-1UL Listed UL 61010-2-201UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)UL 121201CSA C22.2 No. 223 class 2 (buffer mode)CAN/CSA-C22.2 No. 61010-1-12CAN/CSA C22.2 No. 61010-2-201:14CSA C22.2 No. 213-17UL 1310 class 2 (buffer mode)IEC 61010-1IEC 61010-2-201EN 61010-1EN 61010-2-201
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- 2014/35/EC Alçak Gerilim Yönetmeliğine uygun
- Gürültü emisyonu
- EN 61000-6-3
- Standartlar/yönetmelikler
- EN 61000-4-2
- Kontak deşarjı
- 6 kV (Test seviyesi 3)
- Hava deşarjı
- 8 kV (Test seviyesi 3)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-3
- Frekans aralığı
- 80 MHz ... 6 GHz
- Test alan şiddeti
- 10 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Giriş
- 2 kV (Test seviyesi 3 - asimetrik)
- Çıkış
- 2 kV (Test seviyesi 3 - asimetrik)
- Sinyal
- 2 kV (Test seviyesi 4 - asimetrik)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-5
- Giriş
- 1 kV (Test seviyesi 3 - simetrik)2 kV (Test seviyesi 3 - asimetrik)
- Çıkış
- 1 kV (Test seviyesi 3 - simetrik)2 kV (Test seviyesi 3 - asimetrik)
- Sinyal
- 1 kV (Test seviyesi 1 - asimetrik)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-6
- Frekans aralığı
- 0,15 MHz ... 80 MHz
- Açıklamalar
- Kriter A
- Gerilim
- 10 V
- Kriter A
- Belirlenen sınırlar içinde normal çalışma karakteristiği
- Kriter B
- Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.
