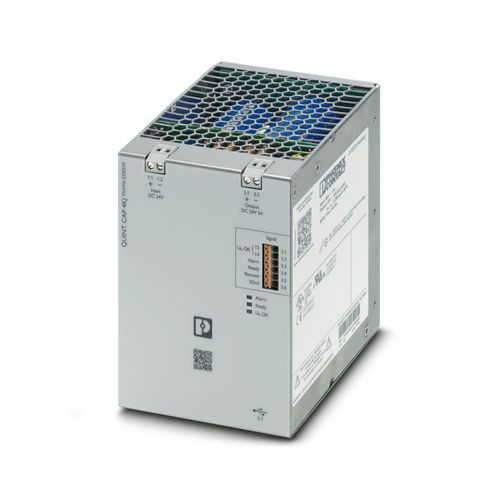

QUINT4-CAP/24DC/5/4KJ - Kapasite modülü 2320539
QUINT kapasite modülü, çift katmanlı kapasitöre dayalı bakım gerektirmeyen enerji depolamalı, DIN rayı montajı , giriş: 24 V DC, çıkış: 24 V DC / 5 A / 4 kJ montajlı UTA 107 üniversal DIN ray adaptörü dahildir. Konfigürasyon için indirme alanında bulunan “POWER MANAGEMENT SUITE” yazılımı (Sipariş No. 1252232) kullanılabilir.

Ürün verileri
190 parametreTeknik Özellikler
- Giriş gerilimi
- 24 V DC (SELV)
- Giriş gerilim aralığı
- 22,5 V DC ... 30 V DC
- Sabit yedekleme eşiği
- < 22 V DC> 30 V DC
- Akım tüketimi IN (UN, IOUT = IN, Icharge = 0)
- 7 A (maks.)
- Akım tüketimi Imax (UN, IOUT = IStat.Boost, ICharge = max)
- 7 A
- Akım tüketimi INo-Load(UN, IOUT = 0, Icharge = 0)
- 0,1 A (Yüksüz)
- Akım tüketimi Icharge (UN, IOUT = 0, Icharge = max)
- 0,8 A (şarj prosesi)
- Güç tüketimi Pmax (UN, IOUT = IStat.Boost, Icharge = max)
- 180 W
- Güç tüketimi PN (UN, IOUT = IN, Icharge = 0)
- 124 W
- Güç tüketimi Pcharge (UN, IOUT = 0, Icharge = max)
- 21,6 W
- Tampon süresi
- 3 dk (1 A)30 s (5 A)30 s (5 A)
- Şarj süresi
- yaklaşık 18 dk
- Yeniden şarj süresi
- yaklaşık 12 dk
- Kalkış akımı
- ≤ 7 A ( 4 ms)
- Çekme süresi
- 1 ms (tampon modu)
- Dahili giriş sigortası
- hayır
- Dielektrik dayanım
- maks. 35 V DC (Polarite korumayı tersine çevir)
- Gerilim düşümü, giriş/çıkış
- 0,5 V DC
- Verimlilik
- > 97 % (şarjlı enerji depolama cihazı)
- Paralel bağlantı
- hayır
- Seri bağlantı
- hayır
- Çıkış gerilimi
- 24 V DC (giriş gerilimine bağlı olarak)
- Kapandığında çıkış akımı
- 5 A
- Statik Boost (IStat.Boost)
- 6,25 A
- Çıkış gücü POUT (UN, IOUT = IN)
- 120 W
- Çıkış gücü POUT (UN, IOUT = Istat.Boost)
- 150 W
- Güç kaybı Yüksüz (UN, IOut = 0, ICharge = 0)
- 2,5 W
- Güç kaybı Nominal yük (UN, IOut = IN, ICharge = 0)
- 4 W
- Kısa devreye dayanıklı
- evet (giriş sigortalı)
- Rölanti korumalı
- evet
- Çıkış gerilimi
- 24 V DC (tipik olarak)
- Kapandığında çıkış akımı
- 5 A (çıkış akımına bağlı olarak)
- Statik Boost (IStat.Boost)
- 6,25 A
- Çıkış gücü POUT (UN, IOUT = IN)
- 120 W
- Çıkış gücü POUT (UN, IOUT = Istat.Boost)
- 150 W
- Kısa devreye dayanıklı
- evet
- Rölanti korumalı
- evet
- Nominal kapasite
- 0,04 Ah
- Kapasite
- 4 kJ
- IQ-Technology
- hayır
- Depolama ortamı
- Çift katmanlı kapasitör
- Tampon süresi
- 3 dk (1 A)30 s (5 A)30 s (5 A)
- Kutup
- 1.x
- Konum markalama
- 1.1 (+), 1.2 (-)
- Bağlantı yöntemi
- Vidalı bağlantı
- tek telli
- 0,2 mm² ... 2,5 mm²
- çok telli
- 0,2 mm² ... 2,5 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- plastik kılıflı yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- tek telli (AWG)
- 30 ... 12
- Kablo soyma uzunluğu
- 6,5 mm
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Tahrik şekilli vida ucu
- Yarıklı L
- tek telli
- 0,2 mm² ... 0,75 mm²
- çok telli
- 0,2 mm² ... 0,75 mm²
- plastik kılıflı TWIN yüksüklü çok telli
- 0,5 mm² ... 1,5 mm²
- Kutup
- 2.x
- Konum markalama
- 2.1 (+), 2.2 (-)
- Bağlantı yöntemi
- Vidalı bağlantı
- tek telli
- 0,2 mm² ... 2,5 mm²
- çok telli
- 0,2 mm² ... 2,5 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- plastik kılıflı yüksüklü çok telli
- 0,25 mm² ... 2,5 mm²
- tek telli (AWG)
- 30 ... 12
- Kablo soyma uzunluğu
- 6,5 mm
- Sıkma torku
- 0,5 Nm ... 0,6 Nm
- Tahrik şekilli vida ucu
- Yarıklı L
- tek telli
- 0,2 mm² ... 0,75 mm²
- çok telli
- 0,2 mm² ... 0,75 mm²
- plastik kılıflı TWIN yüksüklü çok telli
- 0,5 mm² ... 1,5 mm²
- Kutup
- 3.x
- Bağlantı yöntemi
- Push-in bağlantı
- tek telli
- 0,2 mm² ... 1,5 mm²
- çok telli
- 0,2 mm² ... 1,5 mm²
- plastik kılıfsız yüksüklü çok telli
- 0,2 mm² ... 1,5 mm²
- plastik kılıflı yüksüklü çok telli
- 0,2 mm² ... 0,75 mm²
- tek telli (AWG)
- 24 ... 18
- Kablo soyma uzunluğu
- 8 mm
- Arabirim
- USB (Modbus/RTU)
- Arabirim sayısı
- 1
- Bağlantı yöntemi
- MINI-USB Tip B
- Kutup
- 5.x
- Kilitleme
- Vida
- İletim fiziği
- USB 2.0
- Topologie
- Noktadan noktaya
- İletim hızı
- 9600 Baud
- İletim mesafesi
- maks. 5 m
- Erişim süresi
- ≤ 2 s
- Yonga seti
- Silicon Labs CP2104-F03-GM
- Elektriksel izolasyon
- Evet, UL onaylı
- Bağlantı etiketlemesi
- 3.5
- Kanal
- DI (dijital giriş)
- Durum (konfigüre edilebilir)
- Remote
- Durum koşulu
- Remote
- Düşük sinyal
- <3 kΩ - SGnd
- Yüksek sinyal
- açık (Uzak ile SGnd arasında > 470 kΩ)
- Sinyal - durum ataması
- low - active
- Referans potansiyel
- 3,6 (SGnd, 1,2, 2,2 ile aynı)
- Bağlantı etiketlemesi
- 3.3
- Kanal
- DO (dijital çıkış)
- Anahtarlama çıkışı
- Transistör
- Durum (konfigüre edilebilir)
- Grup alarmı
- Şarj durumu (konfigüre edilebilir)
- Alarm
- Çıkış gerilimi
- 24 V (UN - 1 V (tipik))
- Çıkış: yüklenebilir
- maks. 20 mA
- Durum - sinyal ataması
- active - low
- Referans potansiyel
- 3,6 (SGnd, 1,2, 2,2 ile aynı)
- LED durum göstergesi
- Kırmızı (Alarm)
- Bağlantı etiketlemesi
- 3.1, 3.2
- Kanal
- DO (dijital çıkış)
- Anahtarlama çıkışı
- Elektronik röleler (OptoMOS)
- Durum (konfigüre edilebilir)
- UIn OK
- Şarj durumu (konfigüre edilebilir)
- UIn > 22,5 V DC, UIn < 30 V DC
- Çıkış gerilimi
- maks. 30 V
- Çıkış: yüklenebilir
- 300 mA
- Durum - sinyal ataması
- active - high
- LED durum göstergesi
- yeşil (UIn OK)
- Bağlantı etiketlemesi
- 3.4
- Kanal
- DO (dijital çıkış)
- Anahtarlama çıkışı
- Transistör
- Durum (konfigüre edilebilir)
- Ready
- Şarj durumu (konfigüre edilebilir)
- Dolum durumu: %100 veya tampon modu
- Çıkış gerilimi
- 24 V (UN - 1 V (tipik))
- Çıkış: yüklenebilir
- maks. 20 mA
- Durum - sinyal ataması
- active - high
- Referans potansiyel
- 3,6 (SGnd, 1,2, 2,2 ile aynı)
- LED durum göstergesi
- Yeşil (SOC şarj durumu)
- Bağlantı etiketlemesi
- 3.6
- Anahtarlama gerilimi
- 0 V
- Akım taşıma kapasitesi
- maks. 60 mA
- Fonksiyon
- Sinyal toprağı
- Referans potansiyel
- 3.3 Alarm, 3.4 Ready, 3.5 Remote
- İzolasyon gerilim giriş, çıkış / muhafazası
- 500 V
- Ürün tipi
- Tümleşik kapasitörlü DC kesintisiz güç kaynağı
- Ürün gamı
- QUINT kapasite modülü
- MTBF (IEC 61709, SN 29500)
- 1900327 h (25 °C)1301923 h (40 °C)673204 h (60 °C)
- Koruma sınıfı
- III (SELV)
- Kirlilik sınıfı
- 2
- Süre
- 87088 h
- Genişlik
- 94 mm
- Yükseklik
- 130 mm
- Derinlik
- 125 mm
- Montaj mesafesi sağ/sol
- 0 mm / 0 mm
- Montaj mesafesi üst/alt
- 50 mm / 50 mm
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- hizalanabilir: yatay olarak 0 mm, dikey olarak 50 mm
- Montaj pozisyonu
- yatay DIN rayı NS 35, EN 60715
- UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler)
- V0
- Muhafaza malzemesi
- Metal
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C (> 40 °C Derating: 1 %/K)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 60 °C
- Ortam sıcaklığı (başlangıç tipi test edilmiş)
- -40 °C
- Maksimum yükseklik
- ≤ 4000 m
- İklim sınıfı
- 3K3 (EN 60721'e uygun)
- İzin verilen maks. bağıl nem (çalışma)
- ≤ 95 %
- Şok
- Uzaysal yön başına 30g, 18 ms (IEC 60068-2-27 uyarınca)
- Titreşim (çalışma)
- 0,7g
- UL 60950-1
- II
- Standart tanımlama
- Koruyucu ekstra alçak gerilim
- Standartlar/spesifikasyonlar
- UL 61010-2-201
- Tanımlama
- UL/C-UL Listed UL 508UL/C-UL Recognized UL 60950-1UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)CAN/CSA-C22.2 No. 107.1-01UL 60950-1
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- 2014/35/EC Alçak Gerilim Yönetmeliğine uygun
- Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-3EN 61000-6-4
- Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-1EN 61000-6-2
- Gürültü emisyonu
- EN 55016EN 61000-6-3
- Standartlar/yönetmelikler
- EN 61000-4-2
- Kontak deşarjı
- 6 kV (Test seviyesi 3)
- Hava deşarjı
- 8 kV (Test seviyesi 3)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-3
- Frekans aralığı
- 80 MHz ... 6 GHz
- Test alan şiddeti
- 10 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Giriş
- 2 kV (Test seviyesi 3 - asimetrik)
- Çıkış
- 2 kV (Test seviyesi 3 - asimetrik)
- Sinyal
- 2 kV (Test seviyesi 3 - asimetrik)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-5
- Sinyal
- 1 kV (Test seviyesi 2 - asimetrik)
- Açıklamalar
- Kriter B
- Giriş/Çıkış
- 1 kV (Test seviyesi 2 - simetrik)2 kV (Test seviyesi 3 - asimetrik)
- Standartlar/yönetmelikler
- EN 61000-4-6
- Frekans aralığı
- 0,15 MHz ... 80 MHz
- Açıklamalar
- Kriter A
- Gerilim
- 10 V
- Kriter A
- Belirlenen sınırlar içinde normal çalışma karakteristiği
- Kriter B
- Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir.
