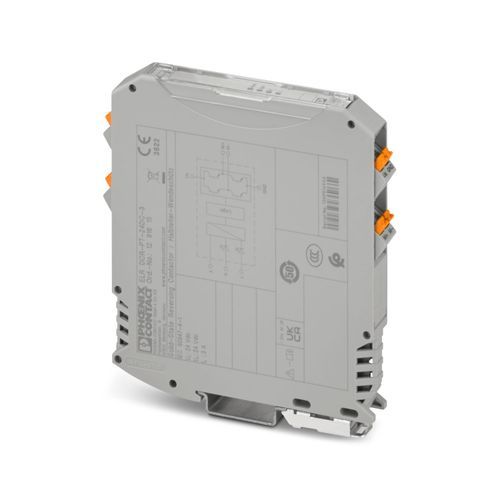

ELR DCR-PT-24DC-3 - Ters yük rölesi 1291615

Elektronik ters yük rölesi, DC motorları kontrol etmek için, LED ekranlı ve koruma devreli, çıkış: 24 V DC/3 A, 5 ms anahtarlama süresi
ELR DCR-PT-24DC-3 - Ters yük rölesi 1291615
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Solid-state kontaktör
Ürün gamı
CONTACTRON
Çalışma modu
100% çalışma faktörü
MTTF
244 Yıl ( = 20°C )
İzolasyon
Ana izolasyon
Faz sayısı
1
Anahtarlama sıklığı
≤ 10 Hz
Şebeke tipi
1 fazlı
Test gerilimi (Giriş/çıkış)
2,5 kVrms (50 Hz, 60 s)
Anahtarlama sıklığı
≤ 10 Hz
Nominal izolasyon gerilimi
50 V
Nominal darbe gerilimi
800 V
Darbe gerilim kategorisi
III
Kirlilik sınıfı
2
Güç devresindeki hava ve atlama mesafeleri
Ana izolasyon
Giriş ismi
DC giriş
Kontrol devresi nominal besleme gerilimi US
24 V DC
Kontrol besleme gerilimi aralığı
11 V DC ... 30 V DC
Koruma devresi
Aşırı gerilim koruması
Giriş ismi
Kontrol girişi sağ/sol
Akım tüketimi
3 mA
Nominal aktivasyon gerilimi UC
24 V DC
Tetikleme gerilimi aralığı
19,2 V DC ... 28,8 V DC
Nominal aktivasyon akımı IC
< 2 mA
Koruma devresi
Polarite korumaAşırı gerilim koruması
Aşırı gerilim koruma
> 33 V DC
Anahtarlama zamanı RL/LL (açma süresi)
5 ms
Anam çalışma gerilimi Ve
24 V DC
Çalışma gerilimi aralığı
11 V DC ... 30 V DC
Nominal çalışma akımı (DC-13 / Yük çıkışı)
3 A (çalışma eğrisine bakın)
Pasif akım
 14 mA
Kısa devre akımı
100 A
Koruma devresi
Polarite korumaAşırı gerilim koruması
Aşırı gerilim koruma
> 33 V DC
Kısa devre akım sınırlaması
75 A
Bağlantı yöntemi
Push-in bağlantı
Kablo soyma uzunluğu
10 mm
İletken kesiti, tek telli
0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 2,5 mm²
Kablo kesiti AWG
26 ... 14
Bağlantı yöntemi
Push-in bağlantı
Kablo soyma uzunluğu
10 mm
İletken kesiti, tek telli
0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 2,5 mm²
Kablo kesiti AWG
26 ... 14
Durum göstergesi
LED (sari)
Çalışma gerilimi göstergesi
Yeşil LED
Hata gösterimi
Kırmızı LED
Genişlik
12,5 mm
Yükseklik
107 mm
Derinlik
114,5 mm
Renk
gri (RAL 7042)
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
-25 °C ... 70 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 80 °C
Rakım
≤ 2000 m
Sertifika
UKCA-uyumluNKCR.E172140
Standartlar/yönetmelikler
EN 60947-5-1
Montaj tipi
DIN rayı montajı
Montaj açıklaması
yan yana dizilebilir, aralıklandırma için bkz. azalma
Montaj pozisyonu
dikey (yatay DIN rayı, motor çıkışı aşağıda)
