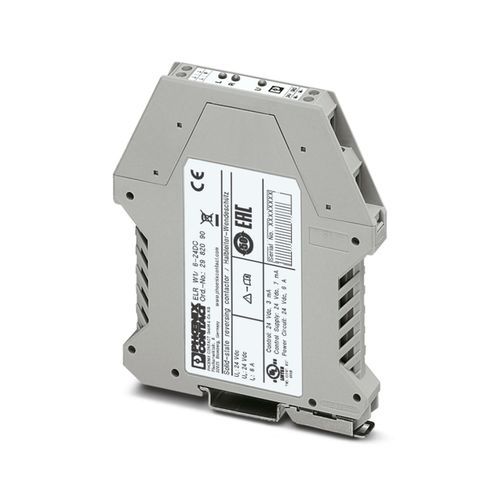

ELR W1/ 6-24DC - Ters yük rölesi 2982090

Elektronik ters yük rölesi, DC motorların kontrolü için, LED ekranlı ve koruma devreli, çıkış: 10 - 30 V DC/6 A, 80 ms anahtarlama süresi
ELR W1/ 6-24DC - Ters yük rölesi 2982090
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Solid-state kontaktör
Ürün gamı
CONTACTRON
Çalışma modu
100% çalışma faktörü
İzolasyon
Ana izolasyon
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Faz sayısı
1
Test gerilimi (Giriş/çıkış)
2,5 kVrms (50 Hz, 60 s)
Giriş ismi
Cihaz beslemesi
Kontrol devresi nominal besleme gerilimi US
24 V DC
Kontrol besleme gerilimi aralığı
10 V DC ... 30 V DC
Nominal kontrol besleme akımı IS
7 mA
Koruma devresi
Aşırı gerilim koruması
Giriş ismi
Kontrol girişi sağ/sol
Akım tüketimi
3 mA
Nominal aktivasyon gerilimi UC
24 V DC
Tetikleme gerilimi aralığı
19,2 V DC ... 28,8 V DC
Nominal aktivasyon akımı IC
3 mA
Tipik tepki süresi
200 µs
Koruma devresi
Polarite korumaAşırı gerilim koruması
Aşırı gerilim koruma
> 33 V DC
Anahtarlama zamanı RL/LL (açma süresi)
80 ms
Anam çalışma gerilimi Ve
24 V DC
Çalışma gerilimi aralığı
10 V DC ... 30 V DC
Nominal çalışma akımı (Yük çıkışı)
6 A
Yük akımı
6 A (çalışma eğrisine bakın)
Pasif akım
yaklaşık 7 mA (Bıraktığında)
Koruma devresi
Polarite korumaAşırı gerilim koruması
Aşırı gerilim koruma
> 33 V DC
Kısa devre akım sınırlaması
20 A
Bağlantı yöntemi
Vidalı bağlantı
Kablo soyma uzunluğu
8 mm
Vida yivi
M3
İletken kesiti, tek telli
0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 2,5 mm²
Kablo kesiti AWG
26 ... 14
Sıkma torku
0,5 Nm ... 0,6 Nm5 lbf-in. ... 7 lbf-in.
Bağlantı yöntemi
Vidalı bağlantı
Kablo soyma uzunluğu
8 mm
Vida yivi
M3
İletken kesiti, tek telli
0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı
0,14 mm² ... 2,5 mm²
Kablo kesiti AWG
26 ... 14
Sıkma torku
0,5 Nm ... 0,6 Nm5 lbf-in. ... 7 lbf-in.
Durum göstergesi
LED (sari)
Çalışma gerilimi göstergesi
Yeşil LED
Genişlik
12,5 mm
Yükseklik
99 mm
Derinlik
114,5 mm
Renk
gri (RAL 7042)
Koruma sınıfı
IP20
Ortam sıcaklığı (çalışma)
-20 °C ... 60 °C
Ortam sıcaklığı (stok/nakliye)
-20 °C ... 80 °C
Sertifika
UKCA-uyumluNLDX.E228652
Standartlar/yönetmelikler
EN 50178
Montaj tipi
DIN rayı montajı
Montaj açıklaması
yan yana dizilebilir, aralıklandırma için bkz. azalma
Montaj pozisyonu
dikey (yatay DIN rayı, motor çıkışı aşağıda)
