Phoenix Contact/DC motorlar için motor yol vericiler

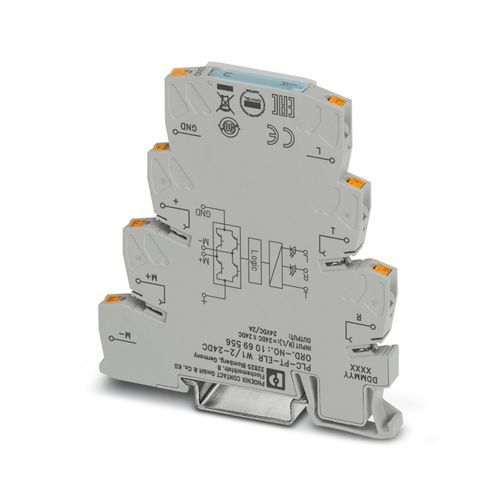

PLC-PT-ELR W1/ 2-24DC - Ters yük rölesi 1069556
Bir elektronik ters yük rölesi olarak PLC-INTERFACE; Push-in bağlantılı ve entegre devreli PLC-BPT.../21 taban klemensi içerir, DC motorları tahrik etmek için, LED ekran ve koruyucu devre bulunan, çıkış: 10 V DC ... 30 V DC/2 A

Ürün verileri
56 parametreTeknik Özellikler
- EMC açıklaması
- EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın
- Ürün tipi
- Solid-state kontaktör
- Ürün gamı
- PLC-INTERFACE
- Çalışma modu
- 100% çalışma faktörü
- İzolasyon
- Ana izolasyon
- Aşırı gerilim kategorisi
- II
- Kirlilik sınıfı
- 2
- Faz sayısı
- 1
- Nominal durum için maksimum güç kaybı
- 0,4 W
- Nominal izolasyon gerilimi
- 50 V
- Nominal darbe gerilimi
- 0,5 kV
- Giriş ismi
- Cihaz beslemesi
- Kontrol devresi nominal besleme gerilimi US
- 24 V DC
- Kontrol besleme gerilimi aralığı
- 19,2 V DC ... 28,8 V DC
- Giriş ismi
- Kontrol girişi sağ/sol
- Nominal aktivasyon gerilimi UC
- 24 V DC
- Tetikleme gerilimi aralığı
- 19,2 V DC ... 28,8 V DC
- Nominal aktivasyon akımı IC
- 3 mA
- Tipik tepki süresi
- 200 µs
- Koruma devresi
- Polarite korumaAşırı gerilim koruması
- Aşırı gerilim koruma
- > 33 V DC
- İletim frekansı
- 300 Hz
- Anahtarlama zamanı RL/LL (açma süresi)
- 80 ms
- Not
- Uygun sigorta kullanarak çıkıştaki besleme gerilimini koruyun.
- Anam çalışma gerilimi Ve
- 24 V DC
- Çalışma gerilimi aralığı
- 10 V DC ... 30 V DC
- Nominal çalışma akımı (Yük çıkışı)
- 2 A
- Yük akımı
- 2 A
- Pasif akım
- 10 mA
- Koruma devresi
- Polarite koruma; Polarite koruma diyodu (Ters polariteye karşı sürekli koruma yok)Aşırı gerilim koruması
- Aşırı gerilim koruma
- > 33 V DC
- Not
- Kısadevre ve aşırı yük koruması
- Sürekli yük akımı
- 2 A (çalışma eğrisine bakınız)
- Kısa devre akımı
- 15 A (frenlemede)
- Koruma devresi
- Aşırı gerilim korumasıRC devresi
- Aşırı gerilim koruma
- > 33 V DC
- Bağlantı yöntemi
- Push-in bağlantı
- Kablo soyma uzunluğu
- 10 mm
- İletken kesiti, tek telli
- 0,14 mm² ... 2,5 mm²
- İletken kesiti, çok damarlı
- 0,14 mm² ... 2,5 mm²0,2 mm² ... 2,5 mm² (Tek yüksük)2x 0,5 mm² ... 1 mm² (TWIN yüksük)
- Kablo kesiti AWG
- 26 ... 14
- Durum göstergesi
- LED (sari)
- Çalışma gerilimi göstergesi
- Yeşil LED
- Genişlik
- 6,5 mm
- Yükseklik
- 80 mm
- Derinlik
- 94 mm
- Renk
- gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V0
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 60 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- Sertifika
- UKCA-uyumluCE uyumlu
- Standartlar/yönetmelikler
- IEC 60664EN 50178
- Montaj tipi
- DIN rayı montajı
- Montaj açıklaması
- Sıralar halinde boşluk bırakmadan
- Montaj pozisyonu
- Dikey (yatayda DIN ray)
