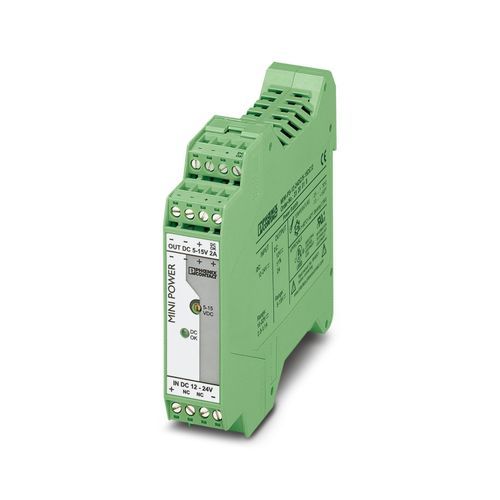

MINI-PS- 12- 24DC/ 5-15DC/2 - DC/DC dönüştürücüler 2320018
Lütfen yeni sistemlerde şu ürünü kullanın: 1066704.DIN rayına montaj için primer anahtarlamalı MINI DC/DC dönüştürücü, giriş: 12 V DC ... 24 V DC, çıkış: 5 V DC ... 15 V DC/2 A

Ürün verileri
122 parametreTeknik Özellikler
- Giriş nominal gerilim aralığı
- 12 V DC ... 24 V DC
- Giriş gerilim aralığı
- 10 V DC ... 32 V DC (> 10.5 V DC start)
- Geniş giriş aralığı
- evet
- DC giriş gerilim aralığı
- 10 V DC ... 32 V DC (> 10.5 V DC start)
- Besleme geriliminin tipi
- DC
- Kalkış akımı
- < 10 A (tipik olarak)
- Kapama akımı integrali (I2t)
- 0,2 A2s
- DC frekans aralığı
- 0 Hz
- Şebeke tamponlama süresi
- tip. 4 ms (12 V DC)tip. 18 ms (24 V DC)
- Akım tüketimi
- 2,3 A (12 V DC)1,1 A (24 V DC)
- Tipik tepki süresi
- < 0,5 s
- Giriş sigortası
- 6,3 A (yavaş açan, dahili )
- Verimlilik
- > 88 % (24 V DC'de ve nominal değerler)
- Çıkış karakteristiği
- U/I
- Nominal çıkış gerilimi
- 12 V DC ±1 %
- Çıkış geriliminin ayar aralığı (USet)
- 5 V DC ... 15 V DC
- Nominal çıkış akımı (IN)
- 2 A (-25 °C ... 60 °C)
- Değer kaybı
- 60 °C ... 70 °C (2,5 %/K)
- Geri besleme gerilimi dayanımı
- 30 V DC
- Çıkışta aşırı gerilime karşı koruma (OVP)
- < 25 V DC
- Residüel dalgalanma
- < 20 mVSS (20 MHz)
- Çıkış gücü
- 24 W
- Pik anahtarlama gerilimleri nominal yük
- < 10 mVSS (20 MHz)
- Maksimum yüksüz güç kaybı
- < 1 W
- Nominal yükte maks. güç kaybı
- < 4,2 W
- Paralel bağlantı
- evet, yedek sistemleri kurarken ve verimliliği arttırırken
- Seri bağlantı
- Evet
- Çıkış tanımı
- UOUT > 0.9 x UN: Yüksek sinyal
- Sürekli yük akımı
- ≤ 20 mA
- Bağlantı yöntemi
- Geçmeli vidalı bağlantı
- Tek damarlı min. iletken kesit alanı
- 0,2 mm²
- Tek damarlı maks. iletken kesit alanı
- 2,5 mm²
- Çok damarlı min. iletken kesit alanı
- 0,2 mm²
- Çok damarlı maks. iletken kesit alanı
- 2,5 mm²
- İletken kesit alanı AWG min.
- 24
- İletken kesit alanı AWG max.
- 14
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- Sıkma torku, min
- 0,5 Nm
- Sıkma torku, maks.
- 0,6 Nm
- Bağlantı yöntemi
- Geçmeli vidalı bağlantı
- Tek damarlı min. iletken kesit alanı
- 0,2 mm²
- Tek damarlı maks. iletken kesit alanı
- 2,5 mm²
- Çok damarlı min. iletken kesit alanı
- 0,2 mm²
- Çok damarlı maks. iletken kesit alanı
- 2,5 mm²
- İletken kesit alanı AWG min.
- 24
- İletken kesit alanı AWG max.
- 14
- Kablo soyma uzunluğu
- 7 mm
- Vida yivi
- M3
- Sıkma torku, min
- 0,5 Nm
- Sıkma torku, maks.
- 0,6 Nm
- Tek damarlı min. iletken kesit alanı
- 0,2 mm²
- Tek damarlı maks. iletken kesit alanı
- 2,5 mm²
- Çok damarlı min. iletken kesit alanı
- 0,2 mm²
- Çok damarlı maks. iletken kesit alanı
- 2,5 mm²
- İletken kesit alanı AWG min.
- 24
- İletken kesit alanı AWG max.
- 14
- Vida yivi
- M3
- Sıkma torku, min
- 0,5 Nm
- Sıkma torku, maks.
- 0,6 Nm
- Sinyalleme tipleri
- LEDAktif anahtarlama çıkışı
- Durum göstergesi
- "DC OK" yeşil LED
- Durum ekranındaki not
- UOUT > 0.9 x UN: LED ON
- Renk
- yeşil
- Durum ekranındaki not
- LED açık
- Faz sayısı
- 1,00
- İzolasyon gerilim girişi/çıkışı
- 1,5 kV (tip testi)1 kV (Rutin test)
- Ürün tipi
- DC/DC dönüştürücüler
- MTBF (IEC 61709, SN 29500)
- > 2072000 h (40 °C)
- Koruma sınıfı
- III
- Kirlilik sınıfı
- 2
- Boyutlu çizim
- Genişlik
- 22,5 mm
- Yükseklik
- 99 mm
- Derinlik
- 107 mm
- Montaj mesafesi sağ/sol
- 0 mm / 0 mm (≤ 70 °C)
- Montaj mesafesi üst/alt
- 50 mm / 50 mm (≤ 70 °C)
- Montaj açıklaması
- hizalanabilir: yatay olarak 0 mm, dikey olarak 50 mm
- Montaj pozisyonu
- yatay DIN rayı NS 35, EN 60715
- Koruyucu kaplamalı
- yok
- Muhafaza malzemesi
- PlastikPA
- Gövde tipi
- Poliamid PA, renk: yeşil
- Koruma sınıfı
- IP20
- Ortam sıcaklığı (çalışma)
- -25 °C ... 70 °C (> +60°C zayıflama)
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 85 °C
- İklim sınıfı
- 3K3 (EN 60721'e uygun)
- İzin verilen maks. bağıl nem (çalışma)
- ≤ 95 % (+25 °C'de, yoğuşma yok)
- Şok
- 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca)
- Titreşim (çalışma)
- < 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6'ya uygun)15 Hz ... 150 Hz, 2,3g
- Ray uygulamaları
- EN 50121-4
- Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı
- EN 50178/VDE 0160 (PELV)
- Standart - Elektriksel güvenlik
- EN 60950-1/VDE 0805 (SELV)
- Standart - Güvenli izolasyon
- DIN VDE 0100-410DIN VDE 0106-101
- CSA
- CSA-C22.2 No. 107.1-01
- UL onayları
- UL/C-UL Listelenmiş UL 508UL/C-UL Tanınmış UL 60950-1UL ANSI/ISA-12.12.01 Sınıf I, Bölüm 2, Grup A, B, C, D (Tehlikeli Bölge)
- Elektromanyetik uyum
- EMC Direktifi 2014/30/EU ile uyumlu
- Alçak Gerilim Yönetmeliği (LVD)
- 2014/35/EC Alçak Gerilim Yönetmeliğine uygun
- Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-3EN 61000-6-4
- Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri
- EN 61000-6-1EN 61000-6-2
- Yayılan parazit
- EN 55011 (EN 55022)
- Standartlar/yönetmelikler
- EN 61000-4-2
- Muhafaza
- > Seviye 3
- Kontak deşarjı
- 8 kV (Kontak deşarjı)
- Hava deşarjı
- 8 kV (Hava deşarjı)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-3
- Frekans aralığı
- 80 MHz ... 3 GHz
- Test alan şiddeti
- 10 V/m
- Açıklamalar
- Kriter A
- Standartlar/yönetmelikler
- EN 61000-4-4
- Giriş
- 4 kV (Seviye 4 - asimetrik: Topraklanan iletken)
- Çıkış
- 2 kV (seviye 3 - asimetrik: topraklanan iletken)
- Sinyal
- 1 kV (Seviye 2 - asimetrik, kablo - toprak)
- Açıklamalar
- Kriter B
- Standartlar/yönetmelikler
- EN 61000-4-5
- Giriş
- 2 kV (Seviye 3)1 kV (Seviye 3)
- Standartlar/yönetmelikler
- EN 61000-4-6
- Giriş/Çıkış
- Kat 3
- Frekans aralığı
- 0,15 MHz ... 80 MHz (10 V)
- Standartlar/yönetmelikler
- EN 61000-4-11EN 61000-6-3
- DIN 55011'e göre radyo parazit gerilimi
- EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut
- DIN 55011'e göre yayılan radyo parazit gerilimi
- EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut
