Festo/EGC-70-400-TB-KF-0H-GK

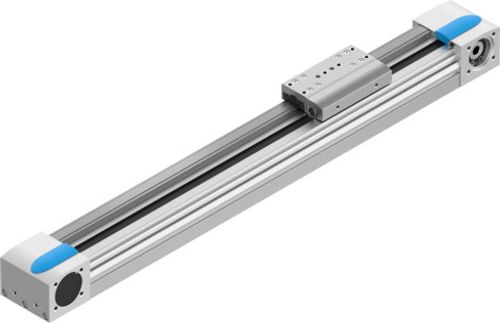

Dişli kayış ekseni EGC-70-400-TB-KF-0H-GK 3012493

Dişli kayış ekseni EGC-70-400-TB-KF-0H-GK 3012493
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu etkin çap
24.83 mm
Çalışma stroku
400 mm
Boyut
70
Strok rezervi
0 mm
Dişli kayış bölümleme
3 mm
Montaj konumu
herhangi bir
Kılavuz
Bilyalı rulman yatağı
Tasarım
Elektromekanik lineer eksen dişli kayış ile
Motor türü
Step motor Servo motor
Sembol
00991212
Maks. ivmelenme
50 m/sn²
Maks. hız
5 m/sn
Tekrarlama hassasiyeti
±0,08 mm
Devreye girme süresi
100%
LABS uygunluğu
VDMA24364 Zone III
Koruma türü
IP40
Ortam sıcaklığı
-10 °C ... 60 °C
2. derece alan momentleri Iy
395000 mm⁴
2. derece alan momentleri Iz
577000 mm⁴
Maks. kuvvet Fy
1850 N
Maks. kuvvet Fz
1850 N
Tüm eksendeki maks. kuvvet Fy
1850 N
Tüm eksendeki maks. kuvvet Fz
1850 N
100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında)
6842 N
100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında)
6842 N
Maks. yüksüz yer değiştirme direnci
14.5 N
Maks. moment Mx
16 Nm
Maks. moment My
51 Nm
Maks. moment Mz
51 Nm
Tüm eksendeki maks. moment Mx
16 Nm
Tüm eksendeki maks. moment My
51 Nm
Tüm eksendeki maks. moment Mz
51 Nm
100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında)
58.9 Nm
100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında)
188 Nm
100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında)
188 Nm
Maks. besleme kuvveti Fx
100 N
Torsiyon atalet momenti It
240000 mm⁴
Metre strok başına kütle atalet momenti JH
0.11 kgcm²
Kg yük başına kütle atalet momenti JL
1.54 kgcm²
Besleme sabiti
78 mm/dev
Referans hizmet ömrü
5000 km
Kapak malzemesi
Dövme alüminyum alaşım eloksallı
Profil malzemesi
Dövme alüminyum alaşım eloksallı
Malzeme hakkında not
RoHS uyumlu
Tahrik kapağı malzemesi
Dövme alüminyum alaşım eloksallı
Kızak kılavuzu malzemesi
Çelik
Kılavuz rayı malzemesi
Çelik
Kayış kasnakları malzemesi
yüksek alaşımlı paslanmaz çelik
Kızak malzemesi
Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi
nikel kaplı
Dişli kayış malzemesi
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug

Aksesuarlar

Profil montajı 558043
Profil montajı 558043

MUE-70/80

Merkezleme Parçası 150928
Merkezleme Parçası 150928

ZBS-5

Eksenel kit 560679
Eksenel kit 560679

EAMM-A-L38-57A

Eksenel Kit 2037246
Eksenel Kit 2037246

EAMM-A-L38-60P

Servo motor 4808568
Servo motor 4808568

EMMT-AS-60-

Step motor 8156174
Step motor 8156174

EMMT-ST-57-M-RS

Bağlantı kablosu 8078231
Bağlantı kablosu 8078231

NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078223
Bağlantı kablosu 8078223

NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078224
Bağlantı kablosu 8078224

NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078230
Bağlantı kablosu 8078230

NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078286
Bağlantı kablosu 8078286

NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078287
Bağlantı kablosu 8078287

NEBA-M8G3-U-5-N-M8G3

Yaklaşım sensörü|Silindir Sensörü 551391
Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551392
Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Sinyal verme parçası 558047
Sinyal verme parçası 558047

SF-EGC-1-70

Yaklaşım sensörü|Silindir Sensörü 551401
Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551402
Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D
