Festo/EGC-80-500-TB-KF-0H-GK

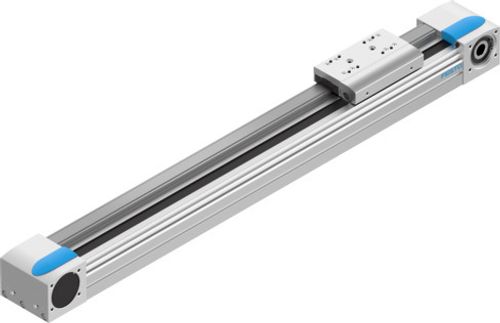

Dişli kayış ekseni EGC-80-500-TB-KF-0H-GK 3013354

Ürün verileri
51 parametreTeknik Özellikler
- Tahrik pinyonu etkin çap
- 28.65 mm
- Çalışma stroku
- 500 mm
- Boyut
- 80
- Strok rezervi
- 0 mm
- Dişli kayış bölümleme
- 3 mm
- Montaj konumu
- herhangi bir
- Kılavuz
- Bilyalı rulman yatağı
- Tasarım
- Elektromekanik lineer eksen dişli kayış ile
- Motor türü
- Step motor Servo motor
- Sembol
- 00991212
- Maks. ivmelenme
- 50 m/sn²
- Maks. hız
- 5 m/sn
- Tekrarlama hassasiyeti
- ±0,08 mm
- Devreye girme süresi
- 100%
- LABS uygunluğu
- VDMA24364 Zone III
- Koruma türü
- IP40
- Ortam sıcaklığı
- -10 °C ... 60 °C
- 2. derece alan momentleri Iy
- 844000 mm⁴
- 2. derece alan momentleri Iz
- 1160000 mm⁴
- Maks. kuvvet Fy
- 3050 N
- Maks. kuvvet Fz
- 3050 N
- Tüm eksendeki maks. kuvvet Fy
- 3050 N
- Tüm eksendeki maks. kuvvet Fz
- 3050 N
- 100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında)
- 11236 N
- 100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında)
- 11236 N
- Maks. yüksüz yer değiştirme direnci
- 28 N
- Maks. moment Mx
- 36 Nm
- Maks. moment My
- 97 Nm
- Maks. moment Mz
- 97 Nm
- Tüm eksendeki maks. moment Mx
- 36 Nm
- Tüm eksendeki maks. moment My
- 97 Nm
- Tüm eksendeki maks. moment Mz
- 97 Nm
- 100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında)
- 133 Nm
- 100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında)
- 357 Nm
- 100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında)
- 357 Nm
- Maks. besleme kuvveti Fx
- 350 N
- Torsiyon atalet momenti It
- 551000 mm⁴
- Metre strok başına kütle atalet momenti JH
- 0.19 kgcm²
- Kg yük başına kütle atalet momenti JL
- 2.05 kgcm²
- Besleme sabiti
- 90 mm/dev
- Referans hizmet ömrü
- 5000 km
- Kapak malzemesi
- Dövme alüminyum alaşım eloksallı
- Profil malzemesi
- Dövme alüminyum alaşım eloksallı
- Malzeme hakkında not
- RoHS uyumlu
- Tahrik kapağı malzemesi
- Dövme alüminyum alaşım eloksallı
- Kızak kılavuzu malzemesi
- Çelik
- Kılavuz rayı malzemesi
- Çelik
- Kayış kasnakları malzemesi
- yüksek alaşımlı paslanmaz çelik
- Kızak malzemesi
- Dövme alüminyum alaşım eloksallı
- Dişli kayış tutma elemanı malzemesi
- Paslanmaz çelik dökümü
- Dişli kayış malzemesi
- Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
Aksesuarlar

Profil montajı 558043
MUE-70/80

Eksenel Kit 560683
EAMM-A-L48-87A

Merkezleme Parçası 8137184
ZBH-9-B

Servo motor 4595815
EMMT-AS-80-

Step motor 8156186
EMMT-ST-87-S-RS

Bağlantı kablosu 8078231
NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078230
NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078286
NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078287
NEBA-M8G3-U-5-N-M8G3

Bağlantı kablosu 8078223
NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078224
NEBA-M8G3-U-5-N-LE3

Yaklaşım sensörü|Silindir Sensörü 551391
SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551392
SIES-8M-PO-24V-K-0,3-M8D

Sinyal verme parçası 558048
SF-EGC-1-80

Yaklaşım sensörü|Silindir Sensörü 551401
SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551402
SIES-8M-NO-24V-K-0,3-M8D
