Festo/ELGA-TB-KF-120-600-0H

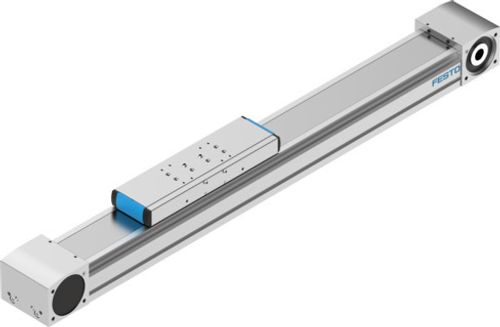

Dişli kayış ekseni ELGA-TB-KF-120-600-0H 8041866

Dişli kayış ekseni ELGA-TB-KF-120-600-0H 8041866
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu etkin çap
52.52 mm
Çalışma stroku
600 mm
Boyut
120
Strok rezervi
0 mm
Dişli kayış bölümleme
5 mm
Montaj konumu
herhangi bir
Kılavuz
Bilyalı rulman yatağı
Tasarım
Elektromekanik lineer eksen dişli kayış ile
Motor türü
Step motor Servo motor
Yol ölçüm sisteminin ölçüm prensibi
artımlı
Maks. ivmelenme
50 m/sn²
Maks. hız
5 m/sn
Tekrarlama hassasiyeti
±0,08 mm
Devreye girme süresi
100%
LABS uygunluğu
VDMA24364 Zone III
Koruma türü
IP40
Ortam sıcaklığı
-10 °C ... 60 °C
2. derece alan momentleri Iy
1264580 mm⁴
2. derece alan momentleri Iz
4365790 mm⁴
Maks. tahrik torku
34.1 Nm
Maks. kuvvet Fy
5500 N
Maks. kuvvet Fz
6890 N
Tüm eksendeki maks. kuvvet Fy
5500 N
Tüm eksendeki maks. kuvvet Fz
6890 N
100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında)
20240 N
100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında)
25355 N
Maks. yüksüz yer değiştirme direnci
76.2 N
Maks. moment Mx
104 Nm
Maks. moment My
680 Nm
Maks. moment Mz
680 Nm
Tüm eksendeki maks. moment Mx
104 Nm
Tüm eksendeki maks. moment My
680 Nm
Tüm eksendeki maks. moment Mz
680 Nm
100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında)
383 Nm
100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında)
2502 Nm
100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında)
2502 Nm
Kızak yüzeyinin kılavuzun merkezine olan mesafesi
70 mm
Maks. besleme kuvveti Fx
1300 N
Boşta çalışma tahrik torku
2.8 Nm
Torsiyon atalet momenti It
435680 mm⁴
Metre strok başına kütle atalet momenti JH
2.15 kgcm²
Kg yük başına kütle atalet momenti JL
6.9 kgcm²
Kütle atalet momenti JO
40.99 kgcm²
İlave kızak için kütle atalet momenti JW
28.91 kgcm²
Besleme sabiti
165 mm/dev
Referans hizmet ömrü
5000 km
Kızak ağırlığı
4190 g
İlave kızak ağırlığı
3240 g
0 mm strokta temel ağırlık
15680 g
10 mm strok başına ek ağırlık
106 g
Dinamik sarkma (yük hareketli)
Eksen uzunluğunun %0,05'i, maksimum 0,5 mm
Statik sarkma (duruşta yük)
Eksen uzunluğunun %0,1'i
Profil malzemesi
Dövme alüminyum alaşım eloksallı
Malzeme hakkında not
RoHS uyumlu
Kapama bandı malzemesi
paslanmaz çelik şerit
Tahrik kapağı malzemesi
Dövme alüminyum alaşım eloksallı
Kızak kılavuzu malzemesi
Su verilmiş ve temperlenmiş çelik
Kılavuz rayı malzemesi
Su verilmiş ve temperlenmiş çelik Corrotect kaplamalı
Kayış kasnakları malzemesi
yüksek alaşımlı paslanmaz çelik
Kızak malzemesi
Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi
Paslanmaz çelik dökümü
Dişli kayış malzemesi
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug

Aksesuarlar

Redüktör 549433
Redüktör 549433

EMGA-80-P-G5-SST-87

Redüktör 549432
Redüktör 549432

EMGA-80-P-G3-SST-87

Servo motor 8148270
Servo motor 8148270

EMMT-AS-150-M-HS-R2S

Step motor 8156186
Step motor 8156186

EMMT-ST-87-S-RS

Bağlantı kablosu 8078231
Bağlantı kablosu 8078231

NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078223
Bağlantı kablosu 8078223

NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078224
Bağlantı kablosu 8078224

NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078230
Bağlantı kablosu 8078230

NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078286
Bağlantı kablosu 8078286

NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078287
Bağlantı kablosu 8078287

NEBA-M8G3-U-5-N-M8G3

Sinyal verme parçası 558049
Sinyal verme parçası 558049

SF-EGC-1-120

Yaklaşım sensörü|Silindir Sensörü 551392
Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551391
Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551402
Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551401
Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE
