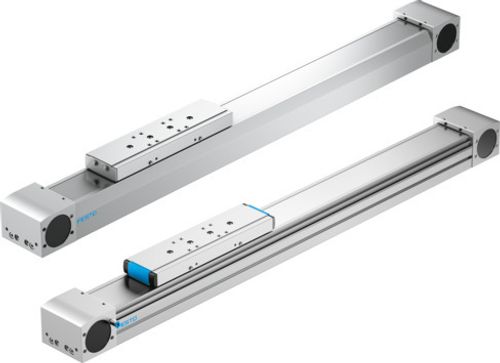

Dişli kayış ekseni ELGA-TB-RF-120- 1371247

Dişli kayış ekseni ELGA-TB-RF-120- 1371247
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu etkin çap
52.52 mm
Çalışma stroku
50 mm ... 7400 mm
Boyut
120
Dişli kayış bölümleme
5 mm
Montaj konumu
herhangi bir
Kılavuz
Silindir kılavuzu
Tasarım
Elektromekanik lineer eksen dişli kayış ile
Motor türü
Servo motor
Sembol
00991212
Yol ölçüm sisteminin ölçüm prensibi
artımlı
Maks. ivmelenme
50 m/sn²
Maks. hız
10 m/sn
Tekrarlama hassasiyeti
±0,08 mm
Devreye girme süresi
100%
LABS uygunluğu
VDMA24364 Zone III
Gıdaya uygunluk
bkz. Gelişmiş yapı malzemesi bilgisi
Koruma türü
IP40
Ortam sıcaklığı
-10 °C ... 60 °C
Besleme sabiti
165 mm/dev
Dinamik sarkma (yük hareketli)
Eksen uzunluğunun %0,05'i, maksimum 0,5 mm
Statik sarkma (duruşta yük)
Eksen uzunluğunun %0,1'i
Profil malzemesi
Dövme alüminyum alaşım, anodize
Malzeme hakkında not
RoHS uyumlu
Kapama bandı malzemesi
paslanmaz çelik şerit
Tahrik kapağı malzemesi
Dövme alüminyum alaşım, anodize
Kılavuz malzemesi
Çelik
Kayış kasnakları malzemesi
yüksek alaşımlı paslanmaz çelik
Kızak malzemesi
Dövme alüminyum alaşım, anodize
Dişli kayış tutma elemanı malzemesi
Paslanmaz çelik dökümü
Dişli kayış malzemesi
Çelik kordlu ve naylon kaplı poliüretan Çelik kordlu poliüretan Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug

Aksesuarlar

Profil montajı 558044
Profil montajı 558044

MUE-120/185

Eksenel Kit 2372096
Eksenel Kit 2372096

EAMM-A-N80-80G

Merkezleme Parçası 8137184
Merkezleme Parçası 8137184

ZBH-9-B

Eksenel Kit 8157277
Eksenel Kit 8157277

EAMM-A-N80-150A

Redüktör 549432
Redüktör 549432

EMGA-80-P-G3-SST-87

Redüktör 549433
Redüktör 549433

EMGA-80-P-G5-SST-87

Step motor 8156186
Step motor 8156186

EMMT-ST-87-S-RS

Servo motor 8148270
Servo motor 8148270

EMMT-AS-150-M-HS-R2S

Bağlantı kablosu 8078231
Bağlantı kablosu 8078231

NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078223
Bağlantı kablosu 8078223

NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078286
Bağlantı kablosu 8078286

NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078224
Bağlantı kablosu 8078224

NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078287
Bağlantı kablosu 8078287

NEBA-M8G3-U-5-N-M8G3

Bağlantı kablosu 8078230
Bağlantı kablosu 8078230

NEBA-M8W3-U-2.5-N-LE3

Yaklaşım sensörü|Silindir Sensörü 551392
Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551402
Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D

Sinyal verme parçası 558049
Sinyal verme parçası 558049

SF-EGC-1-120

Yaklaşım sensörü|Silindir Sensörü 551401
Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551391
Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE
