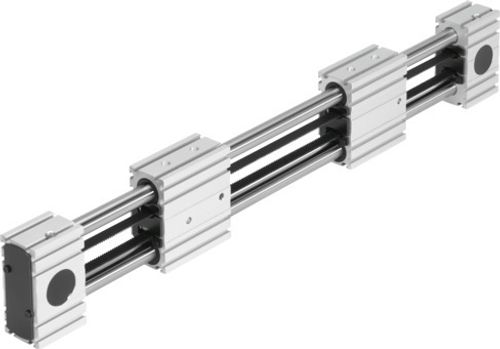

Dişli kayış ekseni ELGG-TB-...-35- - 571058

Dişli kayış ekseni ELGG-TB-...-35-    - 571058
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu etkin çap
18.46 mm
Çalışma stroku
50 mm ... 700 mm
Boyut
35
Dişli kayış esneme
0.094 %
Dişli kayış bölümleme
2 mm
Montaj konumu
herhangi bir
Kılavuz
Kayar yatak Bilyalı rulman yatağı
Tasarım
Elektromekanik lineer eksen dişli kayış ile
Motor türü
Step motor Servo motor
Maks. ivmelenme
50 m/sn²
Maks. hız
1 m/sn ... 3 m/sn
Tekrarlama hassasiyeti
±0,1 mm
Devreye girme süresi
100%
LABS uygunluğu
VDMA24364 Zone III
Koruma türü
IP20
Ortam sıcaklığı
-10 °C ... 50 °C
2. derece alan momentleri Iy
3770 mm⁴
2. derece alan momentleri Iz
4190 mm⁴
Maks. tahrik torku
0.46 Nm
Maks. kuvvet Fy
50 N
Maks. kuvvet Fz
50 N
Maks. yüksüz yer değiştirme direnci
10.8 N
Maks. besleme kuvveti Fx
50 N
Boşta çalışma tahrik torku
0.1 Nm
Metre strok başına kütle atalet momenti JH
0.0026 kgcm²
Kg yük başına kütle atalet momenti JL
0.85 kgcm²
Besleme sabiti
58 mm/dev
Referans hizmet ömrü
2500 km
10 mm strok başına hareketli kütle ek yük
0.31 g
0 mm strokta temel ağırlık
1870 g
10 mm strok başına ek ağırlık
49 g
Profil malzemesi
Dövme alüminyum alaşım eloksallı
Malzeme hakkında not
RoHS uyumlu
Tahrik kapağı malzemesi
Dövme alüminyum alaşım eloksallı
Kayış kasnakları malzemesi
yüksek alaşımlı paslanmaz çelik
Kızak malzemesi
Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi
Berilyum bronz
Dişli kayış malzemesi
Cam kordonlu ve naylon kaplı polikloropren

Aksesuarlar

Kanal somunu 558045
Kanal somunu 558045

ABAN-3-1 M3-4-M-P1

Profil montajı 558042
Profil montajı 558042

MUE-50

Eksenel kit 1133403
Eksenel kit 1133403

EAMM-A-R27-57A

Merkezleme Parçası 8146544
Merkezleme Parçası 8146544

ZBH-7-B

Step motor 8156174
Step motor 8156174

EMMT-ST-57-M-RS

Bağlantı kablosu 8078231
Bağlantı kablosu 8078231

NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078230
Bağlantı kablosu 8078230

NEBA-M8W3-U-2.5-N-LE3

Bağlantı kablosu 8078223
Bağlantı kablosu 8078223

NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078286
Bağlantı kablosu 8078286

NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078287
Bağlantı kablosu 8078287

NEBA-M8G3-U-5-N-M8G3

Bağlantı kablosu 8078224
Bağlantı kablosu 8078224

NEBA-M8G3-U-5-N-LE3

Sinyal verme parçası 567538
Sinyal verme parçası 567538

EAPM-L4-SLS

Sensör Bağlantısı 567537
Sensör Bağlantısı 567537

EAPM-L4-SHS

Yaklaşım sensörü|Silindir Sensörü 551392
Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551401
Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551391
Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551402
Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D
