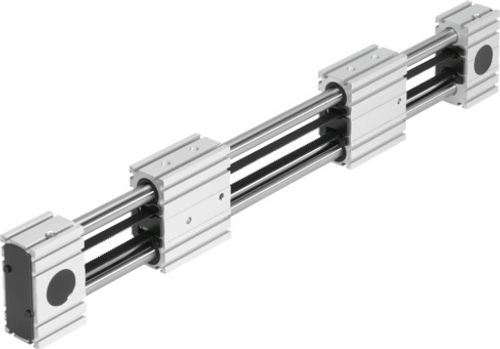

Dişli kayış ekseni ELGG-TB-...-45- - 571059

Dişli kayış ekseni ELGG-TB-...-45-    - 571059
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu etkin çap
24.83 mm
Çalışma stroku
50 mm ... 900 mm
Boyut
45
Dişli kayış esneme
0.08 %
Dişli kayış bölümleme
3 mm
Montaj konumu
herhangi bir
Kılavuz
Kayar yatak Bilyalı rulman yatağı
Tasarım
Elektromekanik lineer eksen dişli kayış ile
Motor türü
Step motor Servo motor
Maks. ivmelenme
50 m/sn²
Maks. hız
1 m/sn ... 3 m/sn
Tekrarlama hassasiyeti
±0,1 mm
Devreye girme süresi
100%
LABS uygunluğu
VDMA24364 Zone III
Koruma türü
IP20
Ortam sıcaklığı
-10 °C ... 50 °C
2. derece alan momentleri Iy
15700 mm⁴
2. derece alan momentleri Iz
17940 mm⁴
Maks. tahrik torku
1.24 Nm
Maks. kuvvet Fy
100 N
Maks. kuvvet Fz
100 N
Maks. yüksüz yer değiştirme direnci
16.1 N
Maks. besleme kuvveti Fx
100 N
Boşta çalışma tahrik torku
0.2 Nm
Metre strok başına kütle atalet momenti JH
0.011 kgcm²
Kg yük başına kütle atalet momenti JL
1.54 kgcm²
Besleme sabiti
78 mm/dev
Referans hizmet ömrü
2500 km
10 mm strok başına hareketli kütle ek yük
0.69 g
0 mm strokta temel ağırlık
4230 g
10 mm strok başına ek ağırlık
100 g
Profil malzemesi
Dövme alüminyum alaşım eloksallı
Malzeme hakkında not
RoHS uyumlu
Tahrik kapağı malzemesi
Dövme alüminyum alaşım eloksallı
Kayış kasnakları malzemesi
yüksek alaşımlı paslanmaz çelik
Kızak malzemesi
Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi
Berilyum bronz
Dişli kayış malzemesi
Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug

Aksesuarlar

Kanal somunu 150914
Kanal somunu 150914

NST-5-M5

Profil montajı 562238
Profil montajı 562238

MUE-45

Eksenel Kit 1578138
Eksenel Kit 1578138

EAMM-A-R38-57A

Eksenel kit 2224996
Eksenel kit 2224996

EAMM-A-R38-60P

Merkezleme Parçası 8146544
Merkezleme Parçası 8146544

ZBH-7-B

Servo motor 4808568
Servo motor 4808568

EMMT-AS-60-

Step motor 8156174
Step motor 8156174

EMMT-ST-57-M-RS

Bağlantı kablosu 8078231
Bağlantı kablosu 8078231

NEBA-M8W3-U-5-N-LE3

Bağlantı kablosu 8078223
Bağlantı kablosu 8078223

NEBA-M8G3-U-2.5-N-LE3

Bağlantı kablosu 8078286
Bağlantı kablosu 8078286

NEBA-M8G3-U-2.5-N-M8G3

Bağlantı kablosu 8078224
Bağlantı kablosu 8078224

NEBA-M8G3-U-5-N-LE3

Bağlantı kablosu 8078287
Bağlantı kablosu 8078287

NEBA-M8G3-U-5-N-M8G3

Bağlantı kablosu 8078230
Bağlantı kablosu 8078230

NEBA-M8W3-U-2.5-N-LE3

Sinyal verme parçası 567538
Sinyal verme parçası 567538

EAPM-L4-SLS

Sensör Bağlantısı 567537
Sensör Bağlantısı 567537

EAPM-L4-SHS

Yaklaşım sensörü|Silindir Sensörü 551392
Yaklaşım sensörü|Silindir Sensörü 551392

SIES-8M-PO-24V-K-0,3-M8D

Yaklaşım sensörü|Silindir Sensörü 551391
Yaklaşım sensörü|Silindir Sensörü 551391

SIES-8M-PO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551401
Yaklaşım sensörü|Silindir Sensörü 551401

SIES-8M-NO-24V-K-7,5-OE

Yaklaşım sensörü|Silindir Sensörü 551402
Yaklaşım sensörü|Silindir Sensörü 551402

SIES-8M-NO-24V-K-0,3-M8D
