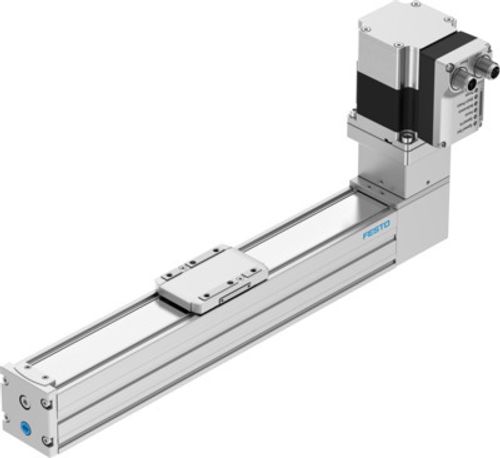

Dişli kayış eksen ünitesi ELGS-TB-KF-45-200-ST-M-H1-PLK-AA 8083665

Dişli kayış eksen ünitesi ELGS-TB-KF-45-200-ST-M-H1-PLK-AA 8083665
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Tahrik pinyonu etkin çap
19.1 mm
Çalışma stroku
200 mm
Boyut
45
Strok rezervi
0 mm
Dişli kayış esneme
0.187 %
Dişli kayış bölümleme
2 mm
Montaj konumu
yatay
Kılavuz
Bilyalı rulman yatağı
Tasarım
Elektromekanik lineer eksen dişli kayış ile entegre tahrik ile
Motor türü
Step motor
Sembol
00997293
Konum algılama
Motor kodlayıcı yaklaşım sensörü için
Referanslama
Pozitif sabit durdurma bloku Negatif sabit durdurma bloku
Rotor konumu vericisi
Tek dönüşlü mutlak enkoder
Rotor konumu vericisi ölçüm prensibi
Manyetik
Sıcaklık denetimi
Aşırı sıcaklık durumunda kapatma Analog çıkışlı entegre hassas CMOS sıcaklık sensörü
İlave fonksiyonlar
Kullanıcı arayüzü Entegre son konum algılama
Gösterge
LED
Çalışmaya hazır durumu göstergesi
LED
Maks. ivmelenme
6 m/sn²
Maks. hız
0.96 m/sn
"Speed Press" hızı
0.024 m/sn
Tekrarlama hassasiyeti
±0,1 mm
Dijital mantık çıkışlarının özellikleri
yapılandırılabilir galvanik olarak ayrılmamış
Devreye girme süresi
100%
Yalıtım koruma sınıfı
B
Maks. akım dijital mantık çıkışları
100 mA
Maks. akım tüketimi
5300 mA
Maks. akım tüketimi, mantık
0.3 A
Nominal gerilim DC
24 V
Nominal akım
5.3 A
Parametrelendirme arayüzü
IO-Link Kullanıcı arayüzü
Rotor konumu vericisi çözünürlüğü
16 bit
İzin verilen gerilim dalgalanmaları
+/-% 15
Güç kaynağı, bağlantı türü
Soket
Güç kaynağı, bağlantı teknolojisi
M12x1, EN 61076-2-111'e göre T kodlu
GüçGüç kaynağı, kutup/damar sayısı
4
Güç kaynağı, bağlantı şeması
00995989
Ruhsat
RCM işareti
KC işareti
KC-EMC
CE işareti (bkz. Uygunluk Beyanı)
AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı)
EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Osilasyon direnci
FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi
Şok direnci
FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
LABS uygunluğu
VDMA24364 Zone III
Temiz oda sınıfı
ISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı
-20 °C ... 60 °C
Bağıl nem
% 0 - 90
Koruma türü
IP40
Koruma sınıfı
III
Ortam sıcaklığı
0 °C ... 50 °C
Ortam sıcaklığına ilişkin not
30 °C'lik ortam sıcaklığının üzerinde, K başına %2'lik bir güç azalması gözlemlenmelidir.
2. derece alan momentleri Iy
140000 mm⁴
2. derece alan momentleri Iz
170000 mm⁴
Maks. kuvvet Fy
880 N
Maks. kuvvet Fz
880 N
Tüm eksendeki maks. kuvvet Fy
300 N
Tüm eksendeki maks. kuvvet Fz
600 N
100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında)
3240 N
100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında)
3240 N
Maks. moment Mx
5.5 Nm
Maks. moment My
4.7 Nm
Maks. moment Mz
4.7 Nm
Tüm eksendeki maks. moment Mx
5.5 Nm
Tüm eksendeki maks. moment My
4.7 Nm
Tüm eksendeki maks. moment Mz
4.7 Nm
100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında)
20 Nm
100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında)
17 Nm
100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında)
17 Nm
Maks. besleme kuvveti Fx
75 N
Taşıma kapasitesi kılavuz değer, yatay
2.5 kg
Torsiyon atalet momenti It
8500 mm⁴
Besleme sabiti
60 mm/dev
Referans hizmet ömrü
5000 km
Bakım aralığı
Ömür boyu yağlama
Hareketli kütle
169 g
0 mm strokta hareketli kütle
169 g
Kızak ağırlığı
55 g
Ürün ağırlığı
2250 g
Dinamik sarkma (yük hareketli)
Eksen uzunluğunun %0,05'i, maksimum 0,5 mm
Statik sarkma (duruşta yük)
Eksen uzunluğunun %0,1'i
Dijital mantık çıkış sayısı 24 V DC
2
Dijital mantık giriş sayısı
2
Mantık girişi spesifikasyonu
IEC 61131-2, tip 1'e göre
Mantıksal giriş çalışma aralığı
24 V
IO-Link, SIO modu desteği
Evet
Mantık girişi özellikleri
yapılandırılabilir galvanik olarak ayrılmamış
IO-Link, protokol versiyonu
Cihaz V 1.1
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-Link, bağlantı noktası sayısı
1
IO-Link, işlem verileri genişliği çıkış
2 bayt
IO-Link, proses verileri içeriği OUT
Hareket girişi 1 bit Hareket çıkışı 1 bit Onay hatası 1 bit Ara hareket 1 bit
IO-Link, işlem verileri genişliği IN
2 bayt
IO-Link, proses verileri içeriği IN
Durum cihazı 1 bit Durum girişi 1 bit Ara durum 1 bit Hareket durumu 1 bit Durumu çıkışı 1 bit
IO-Link, servis verileri içeriği giriş
32 bitlik kuvvet 32 bitlik pozisyon 32 bit hız
IO-Link, minimum çevrim süresi
1 ms
IO-Link, veri belleği gerekli
500 Bayt
Maks. kablo uzunluğu
15 m çıkışlar 15 m girişler IO-Link işletiminde 20 m
Anahtarlama mantığı çıkışlar
PNP (pozitif anahtarlama)
Anahtarlamalı mantığı girişler
PNP (pozitif anahtarlama)
IO-Link, bağlantı teknolojisi
Soket
Mantık arayüzü, bağlantı türü
Soket
Mantık arayüzü, bağlantı teknolojisi
M12x1, EN 61076-2-101'e göre A kodlu
Mantık arayüzü, kutup/damar sayısı
8
Mantık arayüzü, bağlantı şeması
00992264
Montaj türü
dişi diş ile merkezleme manşonu ve pimi ile aksesuarlarla
Kapak malzemesi
Alüminyum döküm, boyalı
Profil malzemesi
Dövme alüminyum alaşım, anodize
Malzeme hakkında not
RoHS uyumlu
Kapama bandı malzemesi
paslanmaz çelik şerit
Tahrik kapağı malzemesi
Alüminyum döküm, boyalı
Kızak kılavuzu malzemesi
Su verilmiş ve temperlenmiş çelik
Kılavuz rayı malzemesi
Su verilmiş ve temperlenmiş çelik
Kayış kasnakları malzemesi
yüksek alaşımlı paslanmaz çelik
Kızak malzemesi
Alüminyum pres döküm
Dişli kayış malzemesi
Fiberglas ile polikloropren
