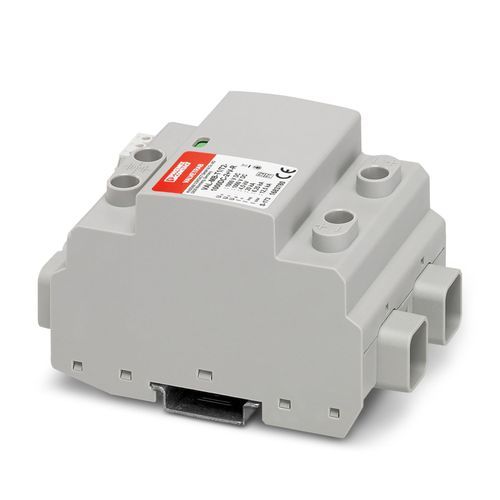

VAL-MB-T1/T2-1000DC-2+V-R - Tip 1/2 yıldırım/aşırı gerilim arestörü 1683780
Yıldırım/aşırı gerilim koruma cihazı, tip 1/2 / sınıf I/II uyarınca, 1000 V DC'ye kadar doğrusal, tek kutuplu DC besleme sistemleri için, DIN rayı montajı için, ikaz kontaklı.

Ürün verileri
69 parametreTeknik Özellikler
- Not
- DC güç şebekesi, diğer AC veya DC güç şebekelerinden elektriksel olarak izole edilmelidir.
- Ürün tipi
- Aşırı gerilim arestörü
- IEC kategorisi
- T1 / T2
- EN tip
- T1 / T2
- IEC güç kaynağı sistemi
- DC
- Tasarım
- Raya monte modül, tek parça
- Aşırı gerilim koruması arızalı mesajı
- Optik, ikaz kontağı
- Aşırı gerilim kategorisi
- III (ana devre)II (Yardımcı devre)
- Kirlilik sınıfı
- 2
- Bağlantı adı
- İkaz kontağı
- Anahtarlama işlevi
- Enversör kontak
- Çalışma gerilimi
- 5 V AC ... 250 V AC (Rakım ≤ 2000 m (amsl))
- Bağlantı yöntemi
- Vidalı bağlantı
- Vida yivi
- M5
- Sıkma torku
- 3 Nm
- Kablo soyma uzunluğu
- 16 mm
- İletken kesiti, çok damarlı
- 2,5 mm² ... 35 mm²
- Kablo kesiti AWG
- 14 ... 2
- Bağlantı yöntemi
- Vidalı bağlantı
- Vida yivi
- M2
- Sıkma torku
- 0,25 Nm
- Kablo soyma uzunluğu
- 7 mm
- İletken kesiti, çok damarlı
- 0,14 mm² ... 1,5 mm²
- İletken kesiti, tek telli
- 0,14 mm² ... 1,5 mm²
- Kablo kesiti AWG
- 28 ... 16
- Boyutlu çizim
- Genişlik
- 71,2 mm
- Yükseklik
- 120 mm
- Derinlik
- 65,5 mm (7.5 mm DIN rayı dahil)
- Yatay pin aralığı
- 4 Birim
- Renk
- gri (RAL 7042)
- UL 94'e uygun yanmazlık sınıfı
- V-0
- Malzemenin CTI değeri
- 600
- Yalıtım malzemesi
- PA 6.6PBT
- Muhafaza malzemesi
- PA 6.6
- Koruma hatları
- (DC+) - (DC-)(DC+/DC-) - PE
- Hareket yönü
- (L+)-PE & (L-)-PE & (L+)-(L-)
- Nominal gerilim UN
- 1000 V DC
- Maksimum sürekli gerilim UC
- 1000 V DC
- Nominal yük akımı IL
- 40 A (2x 10 mm²)
- Toprak iletkeni akımı IPE
- ≤ 100 µA DC≤ 540 µA AC
- Beklemede güç tüketimi PC
- ≤ 150 mVA
- Nominal deşarj akımı In 8/20) µs
- 20 kA
- Maksimum deşarj akımı Imax (8/20) µs
- 40 kA
- Darbe deşarj akımı (10/350) µs, şarj
- 3,125 As
- Darbe deşarj akımı (10/350) µs, spesifik enerji
- 9,77 kJ/Ω
- Darbe deşarj akımı (10/350) µs, tepe değer limp
- 6,25 kA
- Toplam darbe deşarj akımı Itotal (8/20) µs
- 40 kA
- Toplam darbe deşarj akımı Itotal (10/350) µs
- 12,5 kA
- Kısa devre stabilitesi ISCCR
- min. 800 A DCmaks. 40 kA DC< 800 A DC (Kesme süresi < 400 ms sağlanmalıdır)
- Koruma seviyesi Up
- ≤ 4,5 kV
- Artık gerilim Ures
- ≤ 4,5 kV (In'de)≤ 3,3 kV (3 kA'de)≤ 3,6 kV (6,25 kA'de)≤ 3,8 kV (10 kA'de)≤ 4,2 kV (15 kA'de)≤ 5,4 kV (40 kA'da)
- Tepki süresi tA
- ≤ 25 ns
- V tipi geçiş kablajlı maks. ön sigorta
- 40 A (gG, ISCCR > 800 A DC'de)
- Paralel kablajlı maks. ön sigorta
- 80 A (gG, ISCCR > 800 A DC'de)
- Koruma sınıf
- IP20 (sadece tüm terminal uçları kullanıldığında)
- Ortam sıcaklığı (çalışma)
- -40 °C ... 80 °C
- Ortam sıcaklığı (stok/nakliye)
- -40 °C ... 80 °C
- Rakım
- ≤ 2000 m (ikaz kontağı çalışma gerilimi ≤ 250 V)≤ 6000 m (ikaz kontağı çalışma gerilimi ≤ 150 V)
- İzin verilen nem (çalışma)
- 5 % ... 95 %
- Darbe (çalışma)
- 50g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
- Titreşim (çalışma)
- 5g (5 - 500 Hz/2.5 h/X, Y, Z)
- Standartlar/spesifikasyonlar
- IEC 61643-41
- Not
- Ed. 1 CDV
- Standartlar/spesifikasyonlar
- IEC 61643-31
- Not
- 2018
- Standartlar/spesifikasyonlar
- EN 61643-31
- Not
- 2019
- Montaj tipi
- DIN rayı: 35 mm
