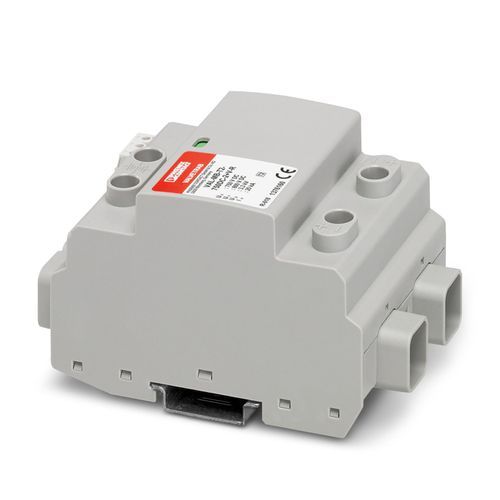

VAL-MB-T2-750DC-2+V-R - Tip 2 aşırı gerilim arestörü 1376160



Aşırı gerilim koruma cihazı, tipe 2/sınıf II uyarınca, topraklanmış, 800 V DC'ye kadar tek kutuplu DC besleme sistemi, DIN rayı montajı, ikaz kontağı ile.
VAL-MB-T2-750DC-2+V-R - Tip 2 aşırı gerilim arestörü 1376160
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Aşırı gerilim arestörü
IEC kategorisi
T2
EN tip
T2
IEC güç kaynağı sistemi
DC
Tasarım
Raya monte modül, tek parça
Aşırı gerilim koruması arızalı mesajı
Optik, ikaz kontağı
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Bağlantı adı
İkaz kontağı
Anahtarlama işlevi
Enversör kontak
Çalışma gerilimi
5 V AC ... 250 V AC (Rakım ≤ 2000 m (amsl))5 V DC ... 30 V DC (200 mA DC)
Çalışma akımı
5 mA AC ... 1,5 A AC5 mA DC ... 1 A DC
Bağlantı yöntemi
Vidalı bağlantı
Vida yivi
M5
Sıkma torku
3 Nm
Kablo soyma uzunluğu
16 mm
İletken kesiti, çok damarlı
2,5 mm² ... 35 mm²
Kablo kesiti AWG
14 ... 2
Bağlantı yöntemi
Vidalı bağlantı
Vida yivi
M2
Sıkma torku
0,25 Nm
Kablo soyma uzunluğu
7 mm
İletken kesiti, çok damarlı
0,14 mm² ... 1,5 mm²
İletken kesiti, tek telli
0,14 mm² ... 1,5 mm²
Kablo kesiti AWG
28 ... 16
Boyutlu çizim
Genişlik
71,2 mm
Yükseklik
120 mm
Derinlik
65,5 mm (7.5 mm DIN rayı dahil)
Yatay pin aralığı
4 Birim
Renk
gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı
V-0
Malzemenin CTI değeri
600
Yalıtım malzemesi
PA 6.6PBT
Muhafaza malzemesi
PA 6.6
Koruma hatları
(DC+) - (DC-)(DC+/DC-) - PE
Hareket yönü
(L+)-PE & (L-)-PE & (L+)-(L-)
Nominal gerilim UN
750 V DC
Maksimum sürekli gerilim UC
800 V DC
Nominal yük akımı IL
40 A
Toprak iletkeni akımı IPE
≤ 70 µA DC≤ 500 µA AC
Beklemede güç tüketimi PC
≤ 70 mVA
Nominal deşarj akımı In 8/20) µs
20 kA
Maksimum deşarj akımı Imax (8/20) µs
40 kA
Toplam darbe deşarj akımı Itotal (8/20) µs
40 kA
Kısa devre stabilitesi ISCCR
min. 1 kA DC (maksimum 40 A gG / 1200 V DC ön sigorta ile)maks. 4 kA DC (maksimum 40 A gG / 1200 V DC ön sigorta ile)
Koruma seviyesi Up
≤ 3,3 kV
Artık gerilim Ures
≤ 3,3 kV (In'de)≤ 2,5 kV (3 kA'de)≤ 2,7 kV (6,25 kA'de)≤ 2,9 kV (10 kA'de)≤ 3,1 kV (15 kA'de)≤ 4 kV (40 kA'da)
Tepki süresi tA
≤ 25 ns
Paralel kablajlı maks. ön sigorta
40 A (gG / 1200 V DC)
Koruma sınıf
IP20 (sadece tüm terminal uçları kullanıldığında)
Ortam sıcaklığı (çalışma)
-40 °C ... 80 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 80 °C
Rakım
≤ 6000 m (amsl)
İzin verilen nem (çalışma)
5 % ... 95 %
Darbe (çalışma)
50g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
Titreşim (çalışma)
5g (5 - 500 Hz/2.5 h/X, Y, Z)
Standartlar/spesifikasyonlar
IEC 61643-31
Not
2018
Standartlar/spesifikasyonlar
EN 61643-31
Not
2019
Montaj tipi
DIN rayı: 35 mm
