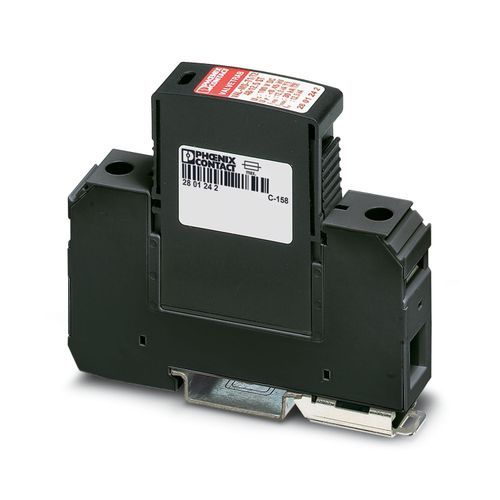

VAL-MS-T1/T2 48/12.5/1+0 - Tip 1/2 yıldırım/aşırı gerilim arestörü 2801241



Nötr ve PE'nin ortak olduğu 1 fazlı şebeke sistemleri için üniversal varistör tabanlı geçmeli yıldırım/aşırı gerilim arestörü (2 iletkenli sistem: L1, PEN).
VAL-MS-T1/T2 48/12.5/1+0 - Tip 1/2 yıldırım/aşırı gerilim arestörü 2801241
Fiyat Teklifi Bilgi Alın
Ürün verileri

Teknik Özellikler

Ürün tipi
Arestör kombinasyonu
Ürün gamı
VALVETRAB MS
IEC kategorisi
I / IIT1 / T2
EN tip
T1 / T2
IEC güç kaynağı sistemi
TN-C
Tasarım
Ray modülü, iki kısımlı, bölünebilir
Aşırı gerilim koruması arızalı mesajı
optik
Aşırı gerilim kategorisi
III
Kirlilik sınıfı
2
Nominal frekans fN
50 Hz (60 Hz)
Bağlantı yöntemi
Vidalı bağlantı
Vida yivi
M5
Sıkma torku
3 Nm (1,5 mm² ... 16 mm²)4,5 Nm (25 mm² ... 35 mm²)
Kablo soyma uzunluğu
16 mm
İletken kesiti, çok damarlı
1,5 mm² ... 25 mm²
İletken kesiti, tek telli
1,5 mm² ... 35 mm²
Kablo kesiti AWG
15 ... 2
Bağlantı yöntemi
Çatal kablo pabucu
İletken kesiti, çok damarlı
1,5 mm² ... 16 mm²
Boyutlu çizim
Genişlik
17,6 mm
Yükseklik
89,8 mm
Derinlik
77,5 mm (7.5 mm DIN rayı dahil)
Yatay pin aralığı
1 Birim
Renk
siyah (RAL 9005)
UL 94'e uygun yanmazlık sınıfı
V-0
Malzemenin CTI değeri
600
Yalıtım malzemesi
PA 6.6/PBT
Malzeme grubu
I
Muhafaza malzemesi
PA 6.6PBT
Açık yan taraf
Hayır
Koruma hatları
L-NL-PEN(L+) - (L-)(L-) - PE(L+) - PE
Hareket yönü
L-N / L-PEN
Nennspannung UN
60 V AC ±10 % (TN)60 V DC ±10 %-48 V DC ±10 % (RRH)
Nominal frekans fN
50 Hz (60 Hz)
Maksimum sürekli gerilim UC
75 V AC100 V DC
Nominal yük akımı IL
80 A
Toprak iletkeni akımı IPE
≤ 0,6 mA
Beklemede güç tüketimi PC
≤ 45 mVA
Nominal deşarj akımı In 8/20) µs
12,5 kA
Maksimum deşarj akımı Imax (8/20) µs
30 kA
Darbe deşarj akımı (10/350) µs, şarj
6,25 As
Darbe deşarj akımı (10/350) µs, spesifik enerji
39 kJ/Ω
Darbe deşarj akımı (10/350) µs, tepe değer limp
12,5 kA
Kısa devre stabilitesi ISCCR
25 kA
Koruma seviyesi Up
≤ 0,4 kV
Artık gerilim Ures
≤ 0,4 kV (In'de)≤ 0,35 kV (10 kA'de)≤ 0,3 kV (5 kA'de)≤ 0,275 kV (4 kA'da)≤ 0,25 kV (3 kA'de)
UT'de TOV davranışı
100 V AC (5 sn / dayanma modu)130 V DC (5 sn / dayanma modu)
Tepki süresi tA
≤ 25 ns
V tipi geçiş kablajlı maks. ön sigorta
80 A (gG - 16 mm²)
Paralel kablajlı maks. ön sigorta
160 A (gG)
Maksimum deşarj akımı Imax (8/20) µs
65 kA
Koruma sınıf
IP20 (sadece tüm terminal uçları kullanıldığında)
Ortam sıcaklığı (çalışma)
-40 °C ... 80 °C
Ortam sıcaklığı (stok/nakliye)
-40 °C ... 80 °C
Rakım
≤ 2000 m (amsl)
İzin verilen nem (çalışma)
5 % ... 95 %
Darbe (çalışma)
30g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
Titreşim (çalışma)
7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Maksimum sürekli çalışma çerilimi MCOV (L+) - (L-)
100 V DC
kısa devre akım seviyesi (SCCR)
5 kA
Gerilim koruma seviyesi VPR (L+) - (L-)
400 V
Nominal darbe deşarj akımı In (L+) - (L-)
20 kA
Koruma hatları
(L+) - (L-)
Nominal gerilim
60 V DC
SPD Tipi
1CA
Sıkma torku
30 lbf-in.
Kablo kesiti AWG
14 ... 2
Standartlar/spesifikasyonlar
IEC 61643-11
Not
2011
Standartlar/spesifikasyonlar
EN 61643-11
Not
2012
Montaj tipi
DIN rayı: 35 mm
